Informazioni sulla configurazione di AutoCAD Mechanical Toolset

La configurazione di AutoCAD Mechanical toolset richiede l'impostazione di opzioni specifiche per iniziare a disegnare.

È possibile iniziare creando un disegno basato su uno dei modelli disponibili in AutoCAD Mechanical toolset. Tali modelli si basano sulle norme di disegno internazionali. Se si utilizza una variante di una norma di disegno, utilizzare il modello corrispondente a tale norma, modificare le impostazioni in base ai propri requisiti e salvare un nuovo modello.

Nella finestra di dialogo Opzioni è possibile gestire le impostazioni di configurazione, in particolare nella scheda AM:Standard. Le impostazioni in questa finestra di dialogo possono essere classificate come impostazioni a livello di sistema o di disegno. Il programma salva le impostazioni a livello di sistema nel Registro di sistema di Windows e le applica a tutti i disegni che vengono aperti. Le impostazioni a livello di disegno vengono salvate con il modello creato. Nella finestra di dialogo Opzioni, l'icona indica queste impostazioni.

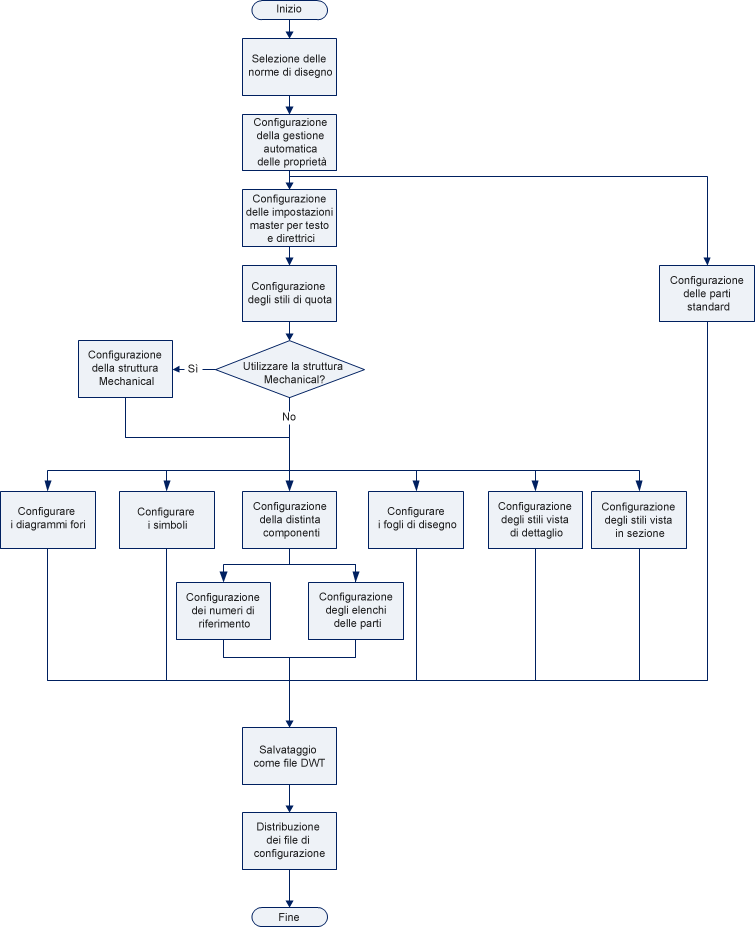

Questa finestra di dialogo include molte impostazioni di configurazione, per consentire all'utente di creare vari flussi di lavoro di configurazione. Di seguito è illustrato un diagramma di flusso di configurazione generale, che considera le interdipendenze delle diverse operazioni di configurazione e fornisce un flusso di lavoro valido per la maggior parte dei casi. Fare clic su una casella nel diagramma di flusso per visualizzare le relative informazioni.

Informazioni sulla selezione di una norma di disegno Domande frequenti: che cos'è la gestione automatica delle proprietà? Informazioni sulla configurazione delle impostazioni master per testo e direttrici Informazioni sulla configurazione degli stili di quota Informazioni sulla configurazione delle librerie dei contenuti di parti standard Informazioni sulla configurazione della struttura Mechanical Informazioni sulla configurazione del layout di diagrammi fori Informazioni sulla configurazione dei simboli Informazioni sulla configurazione della distinta componenti Informazioni sulla configurazione dei fogli di disegno Informazioni sugli stili di vista di dettaglio in AutoCAD Mechanical toolset Informazioni sugli stili di vista in sezione in AutoCAD Mechanical toolset Informazioni sull'impostazione di numeri di riferimento basati su standard Informazioni sull'impostazione di elenchi parti basati su standard Informazioni sulla distribuzione dei file di configurazione

Al termine della configurazione del sistema, si disporrà di un nuovo file con estensione dwt (modello di disegno) e di alcuni altri file, ad esempio file con estensione dwg (disegno) contenenti cartigli, elenchi parti e altri elementi personalizzati. Copiare questi file nelle cartelle corrispondenti negli altri computer in cui viene eseguito AutoCAD Mechanical toolset. In alternativa, è possibile copiare questi file in una cartella condivisa e accedervi utilizzando la scheda File della finestra di dialogo Opzioni.

Gli argomenti collegati al diagramma di flusso sono:

  1. Informazioni sulla selezione di una norma di disegno (AutoCAD Mechanical Toolset)
    In AutoCAD Mechanical toolset tutte le impostazioni regolate in base alle norme di disegno vengono raggruppate e salvate in un profilo denominato Standard.
  2. Domande frequenti: che cos'è la gestione automatica delle proprietà?
    Per gestione automatica delle proprietà si intende il processo in cui ogni comando di AutoCAD Mechanical toolset verifica un gruppo di impostazioni definite impostazioni delle proprietà dell'oggetto e le applica durante l'esecuzione. In tal modo, ogni comando "riconosce" gli altri comandi e reagisce agli oggetti dell'area di disegno in modo intelligente. Questo processo è più semplice da spiegare tramite un esempio.
  3. Informazioni sulla configurazione delle impostazioni master per testo e direttrici (AutoCAD Mechanical Toolset)
    Poiché il testo e le linee direttrici sono gli oggetti più comunemente utilizzati per le annotazioni, in AutoCAD Mechanical toolset è disponibile un unico punto di configurazione, la finestra di dialogo Impostazioni standard, in cui è possibile specificare le relative impostazioni. Le impostazioni vengono definite anche impostazioni master per testo e direttrici.
  4. Informazioni sulla configurazione dei simboli (AutoCAD Mechanical Toolset)
    Quando si seleziona una norma di disegno, AutoCAD Mechanical toolset utilizza un insieme di simboli ad essa conformi.
  5. Informazioni sulla configurazione di numeri di riferimento ed elenchi delle parti delle distinte dei componenti (AutoCAD Mechanical Toolset)
    La distinta componenti è una tabella contenente informazioni sulle parti e sugli assiemi di un disegno. Queste informazioni vengono utilizzate per generare elenchi parti e numeri di riferimento.
  6. Informazioni sulla configurazione del layout di diagrammi fori (AutoCAD Mechanical Toolset)
    In AutoCAD Mechanical toolset è possibile preconfigurare il formato dei diagrammi fori salvandolo con la norma di disegno.
  7. Informazioni sugli stili vista di dettaglio nel AutoCAD Mechanical Toolset
    Uno stile di vista di dettaglio è una raccolta con nome di impostazioni che controllano l'aspetto dei contorni di dettaglio, degli identificatori e delle etichette delle viste di dettaglio.
  8. Informazioni sulla configurazione degli stili di quota (AutoCAD Mechanical Toolset)
    Quando si selezionano le norme per un disegno, al disegno viene aggiunto automaticamente un gruppo di stili di quota ad esse conforme.
  9. Informazioni sulla configurazione dei fogli di disegno (AutoCAD Mechanical Toolset)
    Quando si selezionano le norme di disegno per un disegno, i formati dei fogli di disegno corrispondenti a tali norme diventano disponibili per la selezione nel comando AMTITLE.
  10. Informazioni sugli stili vista in sezione nel AutoCAD Mechanical Toolset
    Uno stile di vista in sezione è una raccolta con nome di impostazioni che controllano l'aspetto delle linee di sezione e delle etichette delle viste in sezione create mediante il comando AMSECTIONLINE. Inoltre, consentono di controllare l'aspetto delle viste in sezione della documentazione del modello.
  11. Informazioni sulla configurazione delle librerie dei contenuti di parti standard (AutoCAD Mechanical Toolset)
    Le librerie dei contenuti di parti standard fornite con AutoCAD Mechanical toolset contengono più di 600.000 parti e lavorazioni standard predisegnate.
  12. Informazioni sulla configurazione della struttura Mechanical (AutoCAD Mechanical Toolset)
    Per utilizzare la struttura Mechanical in un disegno, è necessario innanzitutto attivarla.
  13. Informazioni sulla distribuzione dei file di configurazione (AutoCAD Mechanical Toolset)
    Le impostazioni di configurazione vengono memorizzati in più file. Per distribuire le impostazioni di configurazione in altri computer, è necessario copiare tutti questi file.
Argomento principale: Informazioni sul Manuale di configurazione (AutoCAD Mechanical Toolset)
