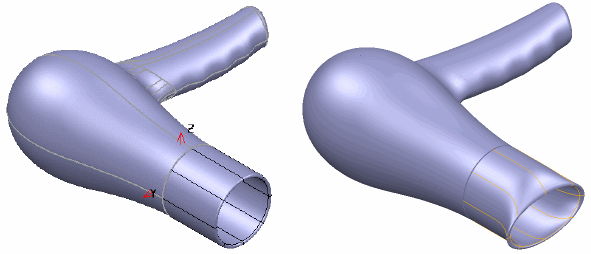

Il morfismo consente di deformare un solido in una forma differente:
Tutte le feature sugli oggetti, come i raccordi, il ritaglio, le pareti, le nervature e i depositi restano intatte anche se la forma può essere totalmente differente.
È possibile usare il morfismo con diverse applicazioni:
- Aggiungere sformo a un modello.
- Compensare la distorsione che si verifica durante il processo di produzione, ad esempio, afflosciamento e ritorno elastico.
- Aggiungere feature di progettazione.
- Modifiche locali, come la chiusura di un gap.
- Progettare tomaie, adagiando una suola su un nuovo numero.
- Effettuare modifiche artistiche ed estetiche a un modello per migliorare e rinnovare modelli esistenti.
È possibile controllarlo utilizzando punti, curve, superfici o una casella flessibile attorno al modello. Per risultati ottimali, usare il morfismo per apportare lievi modifiche piuttosto che modifiche sostanziali alla forma.
Nota: La funzionalità del morfismo punto, curva e superficie è soggetta alla richiesta di un brevetto. Brevetto in attesa di approvazione: GB 2401213 Alterazione di un modello CAD
Accertarsi di avere un solido attivo visualizzato, oppure pre-selezionare un solido inattivo e utilizzare uno dei seguenti metodi per aggiungere una feature di morfismo:

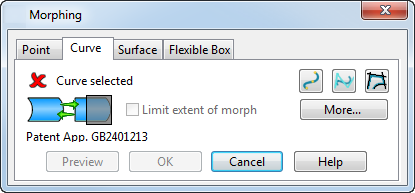

- Aprire la finestra di dialogo Morfismo utilizzando una delle seguenti opzioni:
- Fare clic sulla scheda Solido > riquadro Feature > Morfismo.
- Fare clic sulla scheda Modifica > riquadro Morfismo > Tutto.
- Utilizzare le quattro schede della finestra di dialogo Morfismo per aggiungere la feature di morfismo:
