È possibile rivedere un esempio di creazione di uno script di Connessioni in acciaio per Dynamo che analizza il modello per ricercare eventuali nodi di connessioni di due elementi del telaio.
Nota: Un set di script di esempio di Connessioni in acciaio è inoltre disponibile nei pacchetti installati di Dynamo. È possibile utilizzare questi script di esempio come punto di partenza per gli script personalizzati.
I nodi di connessione devono soddisfare i seguenti criteri:
- I due elementi si incontrano da estremità a estremità.
- Il primo elemento ha un angolo di pendenza di 0 gradi.
- Il secondo elemento ha un angolo di inclinazione compreso tra 10 e 15 gradi.
- Le anime dei due elementi del telaio sono parallele.
- Il primo elemento ha una forma di sezione Profilato a I - Ala parallela.
- Il secondo elemento ha una famiglia Forme a W e un tipo W12X26.
Ogni volta che tutte queste condizioni sono soddisfatte, lo script posizionerà la connessione Giunto a flangia, bullonato, con rinforzo. La connessione presenterà la sezione Profilato a I - Ala parallela come elemento di input principale e la famiglia Forme W, tipo W12X26 come elemento di input secondario.

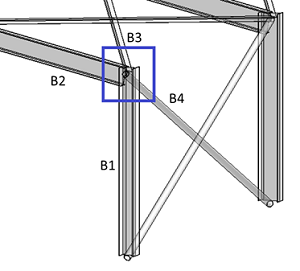

Il nodo di connessione contrassegnato nell'immagine riportata di seguito è un nodo di connessione di quattro elementi. Posizionare il Giunto a flangia bullonato, con rinforzo tra B1 e B2, con B1 come elemento principale e B2 come elemento secondario.
Si prega di notare che:
- L'angolo di inclinazione per B2 è 11 gradi.
- B1 è verticale.
- L'anima di B1 è parallela all'anima di B2.
- B1 e B2 si incontrano da estremità a estremità.
- Le anime di B1 e B2 sono parallele.
- B2 presenta una famiglia Forme a W e un tipo W12X26.
Primo passaggio: Selezione e raggruppamento di elementi di input della connessione
