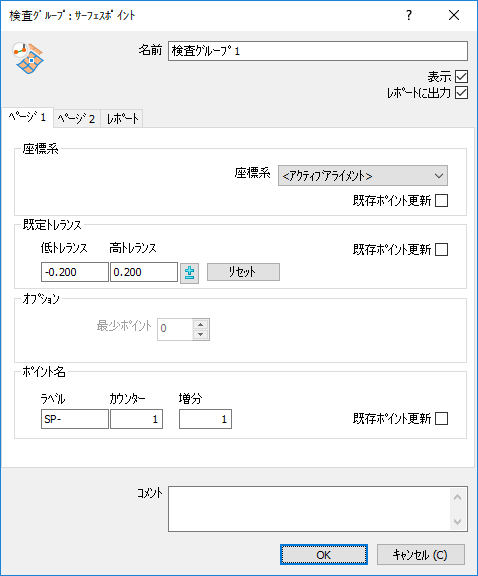

検査グループ: サーフェスポイント ダイアログを使用し、CNC サーフェスポイントグループの詳細を指定します。
このダイアログを表示するには、検査シーケンスでグループ名をダブルクリックします。
ダイアログの設定
名前 － アイテム名を入力します。この名前は、検査シーケンス、[レポート]および[情報]タブで使用されます。また、別のアイテム内で、当該アイテムを参照する際にも使用されます。
表示 － CAD ビューにアイテムを表示します。
レポートに出力 － レポート に当該アイテムを含めます。
座標系 － 測定値のレポートに使用する アライメント を選択します。
検査中にアライメントを指定するには、[<アクティブアライメント>]を選択します。その後、アクティブアライメント リストから選択、または、検査シーケンスに アクティブアライメントアイテム を追加して、アライメントを選択することができます。
既存ポイント更新 － グループ内の既存アイテムに、選択した座標系を適用します。
規定トレランス － ポイントがトレランス内となる、規定サーフェスからの最大距離を入力します。グループ内の既存ポイントに値を適用するには、既存ポイント更新 を選択します。
パラメーター ダイアログの既定値に戻すには、リセット をクリックします。
ポイント名 － ラベル、カウンター、増分 を入力し、グループに追加するポイント名を制御します。 グループ内の既存のポイントにこのルールを適用するには、既存ポイント更新 を選択します。
- ラベル － グループ内のポイント名の接頭辞、または、接尾辞を指定します。接尾辞では、テキストの前にパーセント記号（%）を入力します。
- カウンター － ポイント名の開始番号を指定します。
- [増分: ポイント名の増分値を指定します。たとえば、[カウンター]が 3 で[増分]が 2 である場合、ポイントは 3、5、7 ... と再番号付けされます。
ラベル名にポイントの投影先のサーフェス名を使用するには、オプション ダイアログ サーフェス検査 ページで、投影先のサーフェス名をポイント名の接頭辞として使用 を選択します。
既存のポイントにこの変更を適用するには、既存ポイント更新 を選択します。例:
- ポイント名が SP-1、SP-3、SP-4、SP-6 のグループで、ラベル に SP-%-Part1、カウンター に 1、増分 に 1 と設定すると、更新後の名前は SP-1-Part1、SP-2- Part1、SP-3-Part1、SP-4-Part1 になります。
- ポイント名が SP-1、SP-3、SP-4、SP-6 のグループで、ラベル に %-SP、カウンター に 100、増分 に 20 と設定すると、更新後の名前は 100-SP、120-SP、140-SP、160-SP になります。
コメント － グループに関する追加情報を記入します。
既定オフセット － サーフェスの厚さを補正する場合、値を入力します。この値は、プレス加工の厚さ（通常、正の値）、または、電極のスパークギャップ（通常、負の値）などの補正に使用されます。オフセットは、測定ポイントでサーフェスに垂直に適用されます。正の値は、プローブ方向になります。
グループ内の既存のポイントにこのオフセットを適用するには、既存ポイント更新 を選択します。パラメーター ダイアログの既定値に戻すには、リセット をクリックします。
[カスタムレベル]: 既定では、PowerInspect は、最近接サーフェスに検査ポイントを投影します。この操作から一部のサーフェスを除外するには、カスタムレベル使用 を選択して、レベル をクリックします。グループ内の既存のポイントに除外設定を適用するには、既存ポイント更新 を選択します。
グループに利用可能なサーフェスを指定する方法
- カスタムレベル使用 を選択し、レベル をクリックします。これにより、CAD オブジェクト選択 ダイアログが表示されます。
をクリックしてフォルダーを展開し、CAD レベル、および、オブジェクトエントリを表示します。
- 検査に使用できるようにするエントリのチェックボックスは選択し、検査から除外するエントリのチェックボックスは選択解除します。
- OK をクリックして変更を保存し、ダイアログを閉じます。
- グループ内の既存ポイントにレベル設定を適用するには、既存ポイント更新 を選択します。
うねり － うねりとは、マシンの振動などの加工工程の問題による、幅広の不揃いを指します。各ポイントに対し、PowerInspect は、指定直径内の上限ポイントと下限ポイントの間の差異を計算します。その後、指定された最大値の範囲内で、ポイント総数の割合として差異数を表示します。うねり割合が高いほど、サーフェスの表示は滑らかになります。
以下の値を入力します。
- 幅 － 補正直径を指定します。
- 最大 － うねりトレランスを指定します。
[レポート]: このタブを選択し、レポート内の検査グループのレイアウト設定を指定します。次を選択します。
- ポイントリスト － グループ内のポイントリストを表示します。
- 各ページで CAD ビューを繰返す － CAD ビューレポート アイテムがグループに含まれている場合、グループの結果の各ページに CAD ビューを表示します。 グループの内容により、以下のように作用します。
-
- CAD ビューレポートアイテムがグループに含まれていない場合、無効になります。
- 単一の CAD ビューレポートアイテムがグループ含まれている場合、CAD ビューは、グループのデータが記載されているレポートの各ページに表示されます。各 CAD ビューは、該当するページに記載されているポイントのみ表示します。
- 複数の CAD ビューアイテムがグループに含まれている場合、各 CAD ビューは、グループで優先されるポイントを表示します。
- トレランス図 － 各ポイントのトレランスを範囲内トレランスと比較表示します。
- 統計一覧 － グループの統計を表示します。
- 分布図 － グループのトレランス分布を表示します。
- 既定として保存 － レポートの新規グループの既定として、当該レイアウト設定を使用します。
-
OK をクリックして変更を保存し、ダイアログを閉じます。
