直角度の例

GDT 直角度を使用し、フィーチャーとデータム間の交差の、直角への近接精度を指定します。この例では、2 つの平面を使用した GD&T 直角度アイテムの作成方法を説明します。

GD&T 直角度アイテムを作成するには:

1. 検査シーケンスで、ジオメトリック グループを開きます。
2. [ジオメトリ]タブ > [GD T]パネル > [方向] > [直角度]をクリックします。
3. 測定の 名前 を入力します。

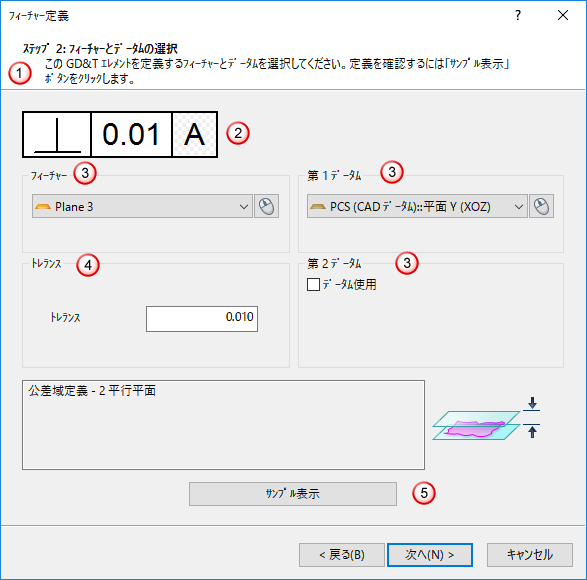

4. 次へ をクリックし、既定角度トレランスを了解します。フィーチャー定義 ダイアログが表示されます。例:



   ダイアログの内容

   説明 － ダイアログの使用方法が記載されます。

   GD&T コントロールフレーム: GD&T アイテム詳細の要約が表示されます。次の例は、直角度シンボル、およびデータム A に対する公差直径 0.01 を示しています。データムの文字背景はシェーディング付きで、シーケンス アイテムがデータムとして選択されていることを示します。GD&T データム アイテムがデータムとして選択されると、ボックスの背景は白色になります。

   フィーチャー / データム セクション － チェック対象フィーチャー、および、テストに使用するデータムを指定します。 マウスを使用して CAD ビューからアイテムを選択 するには、 をクリックします。

   トレランス セクション － アイテムのトレランスを定義します。

   サンプル表示 － 別のウィンドウに、アイテムのサンプル簡易図を表示します。

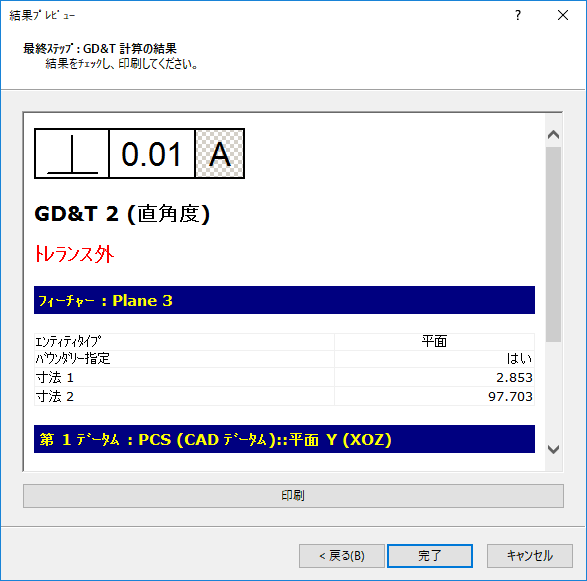

5. フィーチャー、データム、トレランスの指定が終了したら、次へ をクリックします。これにより、結果プレビュー ダイアログが表示されます。例:

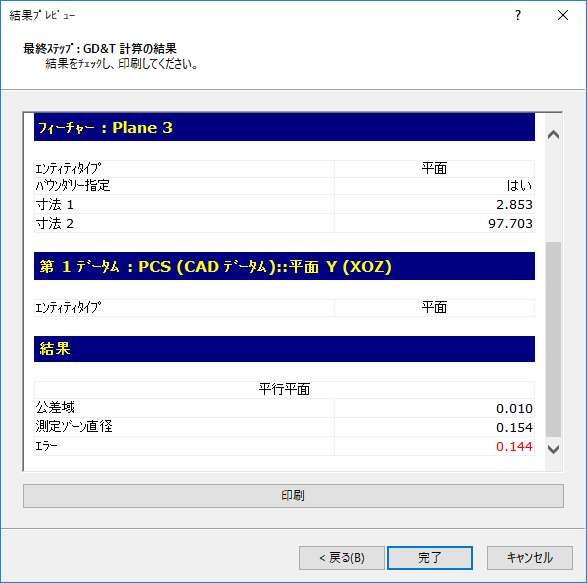

   マウスをスクロールし、使用されたデータム、公差域、エラー値に関する情報を表示します。例:



   測定ゾーン直径 値が、公差域 に指定ボーナスを加えた値以下の場合、測定値がトレランス内になります。最大、または、最小 実体状態修飾子 の使用時には、ボーナスの追加が可能です。

6. 情報を印刷するには、印刷 をクリックします。
7. [完了] をクリックし、GD&T アイテムを検査シーケンスに追加します。
