인출선 도구를 사용하여 건물 모형의 부분을 상세, 단면 및 입면으로 정의할 수 있습니다. 이러한 부분은 인출선에 대해 작성된 모형 공간 뷰에 배치됩니다.
모형 공간 뷰는 도면의 배치 탭에 있는 도면의 자체 뷰포트에 표시될 수 있는 뷰 도면의 일부입니다. 모형 공간 뷰에는 각각의 이름, 설명, 화면표시 구성, 도면층 스냅샷, 도면 축척, 도면층 상태 및 뷰 방향이 있습니다. 모형 공간 뷰는 AutoCAD의 명명된 뷰 개념을 발전시킨 것이지만, 명명된 뷰와 반대로 모형 공간 뷰에는 정의된 경계가 있습니다.
현재 뷰 도면, 기존 프로젝트 뷰 도면 또는 새 프로젝트 뷰 도면에 상세, 단면 또는 입면을 포함하는 모형 공간 뷰를 배치할 수 있습니다.
새 뷰 도면 유형
AutoCAD Architecture toolset의 뷰 도면이 향상되었습니다. 기존의 일반 뷰 도면 외에도 프로젝트에 상세, 단면 및 입면을 저장하도록 설계된 몇 가지 전문화된 도면 유형에 액세스할 수 있습니다. 모든 뷰 유형은 프로젝트 네비게이터에 구성되어 있습니다.
다음과 같은 뷰 도면 유형이 도면 관리 기능에 있습니다.
- 일반 뷰 도면: 일반 뷰 도면은 건물 모형의 특정 뷰를 나타내는 프로젝트에서 참조된 구성을 포함합니다. 일반 뷰 도면은 프로젝트 설정에서 정의된 일반 뷰 템플릿에 기반합니다.

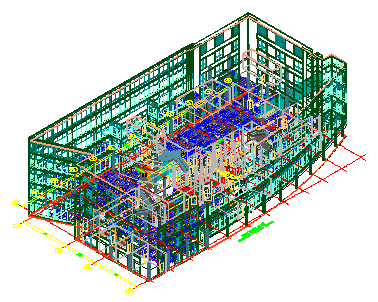

전체 건물의 3D 뷰
- 상세 뷰 도면: 상세 뷰 도면은 건물 모형의 정의된 부분을 보여 주는 하나 이상의 모형 공간 뷰를 포함할 수 있습니다. 상세 뷰 도면은 상세 또는 평면의 확대된 부분일 수 있습니다. 화면표시 구성 및 2D 단면/입면 스타일의 지원으로 상세 레벨을 지정할 수 있습니다. 상세를 포함하는 모형 공간 뷰는 인출선으로 작성될 수 있습니다. 상세 뷰 도면은 프로젝트 설정에서 정의된 상세 뷰 템플릿에 기반합니다.

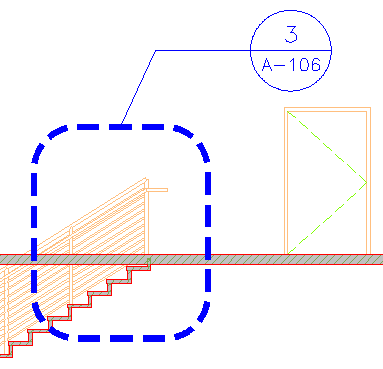

인출선의 상세 뷰
- 단면도/입면도 도면: 단면도/입면도 도면은 건물 모형의 단면도/입면도를 보여 주는 하나 이상의 모형 공간 뷰를 포함할 수 있습니다. 단면 또는 입면을 포함하는 모형 공간 뷰는 인출선으로 작성될 수 있습니다. 특정 인출선 도구가 추가되어 4방향 외부 및 내부 입면을 보다 쉽고 적절하게 작성할 수 있게 되었습니다. 단면도/입면도 도면은 프로젝트 설정에 정의된 단면도/입면도 템플릿에 기반합니다.

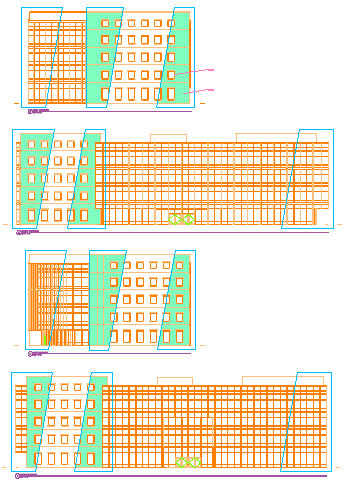

4개의 모형 공간 외부 입면
인출선 도구에서 필드 사용
필드는 도면 파일 내에서 문서화 능력을 향상시킵니다. 필드는 도면의 실행 주기 중에 변경될 수 있는 데이터를 표시하도록 설정된 업데이트가 가능한 텍스트입니다. 필드가 업데이트되면 필드의 최신 값이 표시됩니다. 필드는 속성 정의에 삽입될 수 있으며, 인출선 도구를 작성하는 데 사용될 수 있습니다.
인출선 및 프로젝트
인출선과 참조된 모형 공간 뷰는 도면 관리 기능의 프로젝트에 긴밀하게 링크됩니다. 인출선을 프로젝트 외부에서 어느 정도 사용할 수는 있지만, 인출선을 최적으로 사용하려면 프로젝트 내에서 작업해야 합니다.
