재료 정의의 표면 해치 패턴을 지정하려면

다음 절차에 따라 표면 해치에 사용된 패턴을 지정하십시오.

객체면별 재료 할당값 지정

주: 재료 정의를 객체에 지정한 후 객체의 각 면에 대한 표면 해치를 편집할 수 있습니다.

1. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다.

   현재 도면이 트리 뷰에 확장된 상태로 스타일 관리자가 표시됩니다.

2. 다목적 객체를 확장한 후 재료 정의를 확장합니다.
3. 변경할 재료 정의를 선택합니다.
4. 화면표시 특성 탭을 클릭합니다.
5. 변경사항을 나타낼 화면표시 표현을 선택한 후 스타일 재지정이 선택되었는지 확인합니다.

   굵은체로 표시된 화면표시 표현은 현재 화면표시 표현입니다.

6. 필요에 따라 를 클릭합니다.
7. 해치 탭을 클릭합니다.
8. 표면 해치를 선택하고 패턴 설정을 클릭합니다.
9. 구성요소 해치를 선택합니다.

   원하는 작업...	방법...
   소프트웨어에서 사용 가능한 해치 패턴 선택	유형에서 미리 정의됨을 선택한 후 패턴을 선택합니다.
   사용자 패턴 선택	유형에서 사용자화를 선택한 후 사용자 패턴의 이름을 입력합니다. 필요한 경우 찾아보기를 클릭하고 사용자 패턴 파일이 있는 위치로 이동합니다.
   단일 해치 선택	유형에서 사용자 정의를 선택한 후 이중 해치 선택을 해제합니다.
   이중 해치 선택	유형에서 사용자 정의를 선택한 후 이중 해치를 선택합니다.
   솔리드 채우기 선택	유형에서 솔리드 채우기를 선택합니다.

10. 확인을 클릭합니다.
11. 축척/간격두기를 클릭한 후 선택된 패턴이 반복되는 방식을 결정하는 값을 입력합니다.
12. 각도를 클릭한 후 선택된 패턴에 대한 각도를 입력합니다.

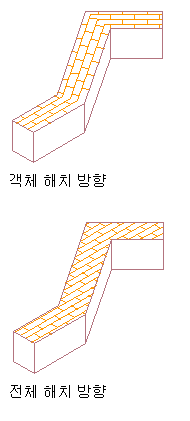

13. 방향을 클릭한 후 해치의 방향을 지정합니다.

    원하는 작업...	할 일...
    객체의 방향에 상관 없이 해치 방향을 객체로 지정	객체를 선택합니다.
    해치 방향을 WCS로 지정	전역을 선택합니다.



    표면 해치 방향 지정

14. 기타 탭을 클릭합니다.
15. 표면 해치 위치에서 표면 해치가 표시되는 객체 면을 선택합니다.
16. 확인을 클릭합니다.
