편집하려는 원형교차로를 선택합니다.
원형교차로 탭수정 패널
원형교차로 특성 드롭다운
원형교차로 특성을 클릭합니다.
왼쪽 창은 교통 원 및 암 등 원형교차로 요소의 트리 뷰 목록입니다. 원형교차로를 선택하지 않은 경우 왼쪽에 일반 요소만 나열되므로 원형교차로를 선택하십시오. + 를 클릭하여 트리 뷰를 확장합니다.
오른쪽 창에는 선택한 요소의 상세 정보가 나열됩니다.
원형교차로 특성 다이어그램은 용어를 설명하는 데 사용됩니다. 다이어그램을 표시하려면 다이어그램 단추를 선택하고 다이어그램을 숨기려면 다이어그램 단추를 다시 클릭합니다. 다른 필드 내부를 클릭하면 다이어그램 화면표시가 선택한 매개변수로 변경됩니다.

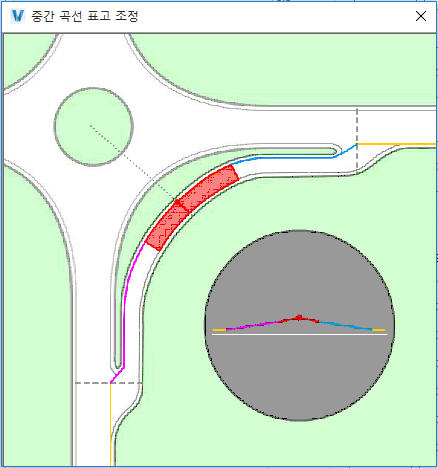

다이어그램 화면표시 예
원형교차로 특성 대화상자 내 여러 페이지에는 최대값 및 최소값 열이 있습니다. 이러한 열은 사용하기로 선택한 설계 표준에 의해 권장되는 제한값을 가리킵니다. 대부분의 경우 이러한 값을 초과해도 되지만, 최대값과 최소값을 초과하는 값은 도면에서 경고로 표시되고 설계 검사 보고서에서는 예외로 표시됩니다.
