참조 템플릿 기본값 설정 대화상자

이 대화상자를 사용하여 부착된 참조 템플릿에서 기본적으로 도면에 참조되는 구성요소를 조정합니다.

기본적으로 참조 템플릿을 설정할 때 선택한 구성요소만 호스트 도면에 참조됩니다. 참조 템플릿을 부착할 때는 선택한 구성요소를 검토하고 필요에 따라 선택을 조정할 수 있습니다.

왼쪽 창의 탭을 사용하여 참조할 구성요소를 확인하고 선택할 수 있습니다. 아이콘을 사용하여 탭에서 범주를 확장하거나 축소하고, 모든 구성요소를 선택하거나 모든 선택요소를 선택 취소합니다. 왼쪽 창에서 구성요소를 선택하면 해당 구성요소의 특성이 대화상자의 오른쪽 창에 표시됩니다. 이러한 특성은 읽기 전용이므로 편집할 수 없습니다.

참조 템플릿 기본값 설정 대화상자에 액세스하기

이 대화상자는 관리 탭에서 참조 템플릿 기본값 설정 명령을 선택하면 표시됩니다. 참조 템플릿 기본값 설정 명령은 DWT 파일에서 작업 중인 경우에만 리본에서 사용할 수 있습니다.

기본값 설정을 클릭하여 템플릿 옵션 대화상자에서 이 대화상자에 액세스할 수도 있습니다.

아이콘

모든 범주 확장
현재 탭에서 모든 범주를 확장합니다.
모든 범주 축소
현재 탭에서 열려 있는 모든 범주를 축소합니다.
확인란
현재 탭에서 구성요소를 선택하거나 선택 취소합니다.

확인란에는 세 가지 화면표시 상태가 있습니다. 일부 구성요소만 선택하면 확인란이 음영처리됩니다(). 모든 구성요소를 선택하면 확인란이 선택됩니다(). 모든 구성요소를 선택 취소하면 확인란이 선택 취소됩니다().

다른 구성요소가 종속되어 있는 경우, 선택 취소할 수 없는 확인란도 있습니다. 구성요소가 회색으로 표시된 경우에는 현재 선택된 다른 구성요소에서 이를 참조하는 것이므로 확인란을 선택 취소할 수 없습니다.

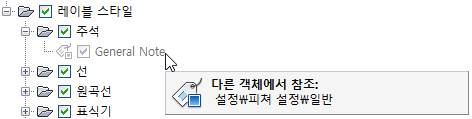

커서를 구성요소 위로 이동하여 구성요소가 참조되는 위치가 나열된 툴팁을 표시할 수 있습니다.

이 예에서는 일반 피쳐 설정에서 일반 주석 스타일을 참조하므로 일반 주석의 확인란은 현재 선택 취소할 수 없습니다.

스타일

스타일 탭을 사용하여 참조할 다음 Autodesk Civil 3D 스타일을 선택합니다.

  • 객체 스타일
  • 레이블 스타일
  • 테이블 스타일
  • 수량 산출 기준
  • 파이프 및 구조물 규칙 세트
  • 관망 및 압력식 관망 요소 리스트
    주: 가져온 요소 리스트가 이것을 가져온 도면에서 올바르게 작동하기 위해서는 해당 요소 리스트를 생성하는 데 사용된 요소 카탈로그가 현재 요소 카탈로그로 설정되어야 합니다. 관망 카탈로그 설정 명령 또는 압력식 관망 카탈로그 설정 명령을 사용하여 현재 요소 카탈로그를 지정합니다.

모든 표현식과 선형 및 종단 설계 검사 세트는 기본적으로 참조됩니다.

주: 도구공간 설정 트리에서 도면에 참조된 스타일은 서류 클립 아이콘 으로 표시됩니다. 커서를 구성요소 이름 위로 이동하면 해당 구성요소 및 참조 템플릿에 대한 정보가 포함된 툴팁이 표시됩니다.

설정

설정 탭을 사용하여 참조할 다음 Autodesk Civil 3D 설정을 선택합니다.

  • 다음 도면 설정:
    • 객체 도면층
    • 약어
    • 주변 설정
    • 레이블 스타일 기본 설정
  • 피쳐 설정

도면층

도면층 탭을 사용하여 참조할 AutoCAD 도면층을 선택합니다.

AeccRefTemplateAutoUpdate 시스템 변수를 사용하여 호스트 도면의 도면층 특성이 참조 템플릿에서 덮어쓰기되는 것을 방지할 수 있습니다. 자세한 내용은 참조 템플릿에 대해 작업하려면을 참조하십시오.

중요사항: 호스트 도면에서 참조된 AutoCAD 구성요소를 편집하려는 경우에는 알림이 표시되지 않습니다.

기타 리소스

기타 리소스 탭을 사용하여 참조할 AutoCAD 블록, 문자 스타일 및 선종류를 선택합니다.

주: AutoCAD 선종류 관리자 대화상자 및 블록 정의 대화상자에서 선종류 및 블록에 대한 설명은 구성요소가 템플릿에서 참조되는지 여부를 나타냅니다.

특성 세트

특성 세트 탭을 사용하여 참조할 Autodesk Civil 3D 특성 세트를 선택합니다.
