참조 템플릿을 설정하려면

도면에 참조하려는 설정으로 참조 템플릿을 설정할 수 있습니다. 기본적으로 선택된 항목만 호스트 도면에 참조됩니다.

주: 사용자 참조 템플릿 기본값을 지정하려면 DWT 파일을 사용해야 합니다. 참조 템플릿 기본값 설정 명령을 사용하여 DWT 파일을 설정하고 DWG 파일로 저장한 후 DWG 파일을 참조 템플릿으로 부착하는 경우, 참조 템플릿 기본값 설정을 사용하여 지정한 기본 선택 사항이 유지되지 않습니다.

참조 템플릿을 설정하려면

  1. 새 DWT 파일을 열거나 작성합니다.
  2. 템플릿에서 사용할 스타일 및 설정을 지정합니다.
  3. 관리 탭의 스타일 패널에서 참조 템플릿 기본값 설정 을 클릭합니다.
    주: 참조 템플릿 기본값 설정 명령은 DWT 파일에서 작업 중인 경우에만 리본에서 사용할 수 있습니다.
    참조 템플릿 기본값 설정 대화상자가 표시됩니다.
    주: 새 템플릿을 작성할 때 이 대화상자에 액세스할 수도 있습니다. 템플릿 옵션 대화상자에서 기본값 설정을 클릭하여 참조 템플릿 기본값 설정 대화상자를 표시합니다.

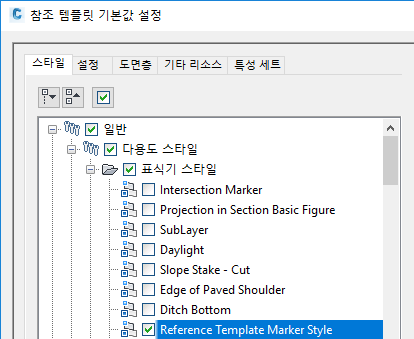

  4. 기본적으로 참조하려는 스타일 및 설정에 대한 확인란을 선택합니다. 다음 예에서는 참조 템플릿 표식기 스타일만 선택되었습니다.
  5. 확인을 클릭합니다.

참조 템플릿을 도면에 부착하고 설정을 확인하려면

  1. 관리 스타일 패널 참조 찾기를 클릭합니다.
  2. 참조 템플릿 부착 대화상자에서 새 템플릿 부착 을 클릭합니다.
  3. 템플릿 파일 열기 대화상자에서 부착할 DWT 파일을 선택하고 확인을 클릭합니다.
    팁: 템플릿 파일 열기 대화상자의 맨 아래에 있는 파일 유형 리스트에서 파일 유형을 선택합니다.

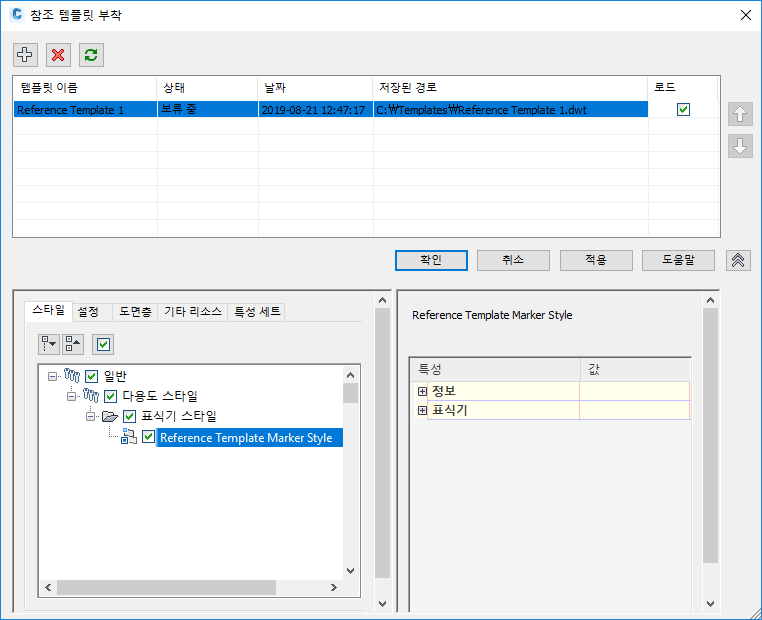

    템플릿을 부착하면 대화상자의 아랫부분이 확장되어 설정을 검토할 수 있습니다. 참조 템플릿에서 선택한 스타일 및 설정이 표시되고 선택됩니다.

    주: 로드 확인란을 선택 취소하고 적용 또는 확인을 클릭하면 참조 템플릿에서 사용되지 않은 구성요소가 도면에서 제거되며 해당 도면은 참조 템플릿의 추가 변경 사항으로 업데이트되지 않습니다. 도면층과 같은 사용한 구성요소는 도면에 남아 있습니다.
  4. 적용을 클릭하여 참조 템플릿을 도면에 적용합니다.

추가 참조 템플릿을 도면에 부착하고 충돌을 해결하려면

부착할 템플릿이 여러 개인 경우, 두 개 이상의 템플릿에 구성요소가 있으면 어떤 템플릿에서 어떤 구성요소를 적용할지 조정할 수 있습니다.

  1. 관리 스타일 패널 참조 찾기를 클릭합니다.
  2. 참조 템플릿 부착 대화상자에서 새 템플릿 부착 을 클릭합니다.
  3. 템플릿 파일 열기 대화상자에서 부착할 DWT 파일을 선택하고 확인을 클릭합니다.
    주: 템플릿을 부착하는 경우 해당 템플릿은 리스트의 상단에 추가되며, 이는 우선순위가 가장 높음을 의미합니다. 필요한 경우, 적용하기 전에 순서를 아래로 이동할 수 있습니다.

    우선순위가 더 낮은 템플릿에 중복 구성요소가 있고 재지정될 예정인 경우, 대화상자의 아랫부분에 경고 기호가 표시됩니다.

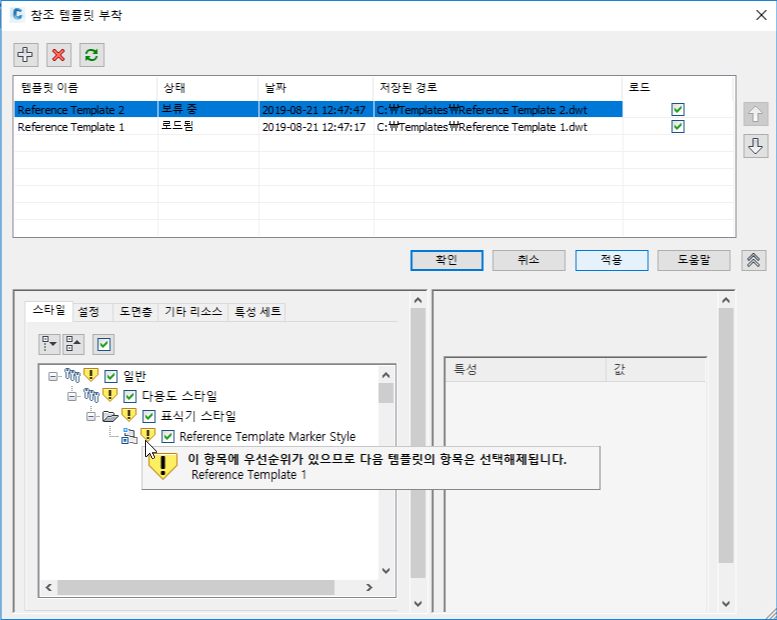

    다음 예에서는 참조 템플릿 2를 추가한 후 이를 적용하기 전에 중복 스타일이 식별됩니다.

    주: 로드 확인란을 선택 취소하고 적용 또는 확인을 클릭하면 참조 템플릿에서 사용되지 않은 구성요소가 도면에서 제거되며 해당 도면은 참조 템플릿의 추가 변경 사항으로 업데이트되지 않습니다. 도면층과 같은 사용한 구성요소는 도면에 남아 있습니다.
  4. 이 예에서는 다음과 같이 충돌을 해결할 수 있습니다.
    • 적용을 클릭하여 참조 템플릿 2의 구성요소를 사용할 수 있습니다. 이 작업을 수행하면 참조 템플릿 1에서 선택 사항이 지워지므로 해당 템플릿의 중복 구성요소가 선택 취소되고 사용되지 않습니다.
    • 위로 이동 및 아래로 이동 버튼을 사용하여 템플릿의 우선순위를 변경할 수 있습니다. 참조 템플릿 1을 우선순위가 가장 높은 템플릿이 되도록 이동하면 중복 항목이 있는 경우 참조 템플릿 1의 구성요소가 사용됩니다. 우선순위가 더 낮은 템플릿의 중복 항목이 선택 취소되고 사용되지 않습니다.
    • 우선순위가 더 높은 템플릿에서 확인란을 선택 취소하여 우선순위가 더 낮은 템플릿의 구성요소를 사용할 수 있습니다. 우선순위가 더 높은 템플릿에서 중복 구성요소의 확인란을 선택 취소하는 경우, 우선순위가 더 낮은 템플릿의 구성요소가 선택된 상태로 사용됩니다.
  5. 적용을 클릭하여 템플릿을 적용합니다.

    적용 또는 확인을 클릭하면 스타일 및 설정이 적용되고, 우선순위가 더 낮은 템플릿에서 중복 항목이 선택 취소되며, 경고가 지워집니다.
