참조 템플릿 정보

참조 템플릿을 사용하여 스타일, 설정, 도면층 및 기타 표준 도면 구성요소를 관리할 수 있습니다.

하나 이상의 참조 템플릿을 Autodesk Civil 3D 도면에 부착하여 지속적으로 템플릿에서 참조된 구성요소 변경사항으로 업데이트할 수 있습니다.

참조 템플릿을 도면에 부착하면 해당 참조 템플릿에 있는 참조된 구성요소(스타일, 설정, 특성 세트, 도면층, 블록, 문자 스타일 및 선종류)가 도면에 복사되고 도면과 참조 템플릿 간의 연결이 유지됩니다.

참조 템플릿 기본값 설정 명령을 사용하여 참조 템플릿에서 참조할 스타일과 설정을 미리 지정할 수 있습니다. 예를 들어, 템플릿에 10개의 점 스타일이 있는 경우 원하는 5개 점만 참조하도록 선택할 수 있습니다.

참조 템플릿의 변경 사항은 지속적으로 도면에 적용되므로 도면은 최신 상태로 유지됩니다.

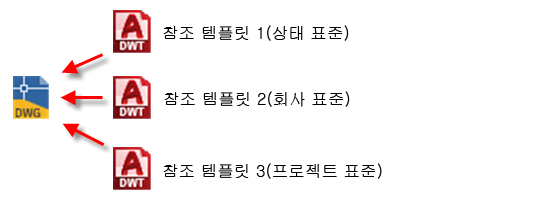

도면에 여러 개의 참조 템플릿을 부착할 수 있습니다. 예를 들어, 상태, 회사 및 프로젝트 표준에 대한 템플릿을 가질 수 있습니다.

둘 이상의 템플릿을 도면에 부착한 경우, 템플릿에 중복 구성요소가 있다는 경고를 받게 되므로 이 문제를 해결할 방법을 결정할 수 있습니다. 템플릿 우선순위 순서를 변경하거나 우선순위가 더 낮은 템플릿에서 구성요소를 참조하도록 선택할 수 있습니다.

참조 템플릿 설정

참조 템플릿 기본값 설정 명령을 사용하여 참조할 템플릿 구성요소를 지정할 수 있습니다. 템플릿을 도면에 부착하는 경우, 기본적으로 선택한 항목만 호스트 도면에 참조됩니다.

참조 템플릿 기본값 설정 명령은 DWT 파일에서 작업 중인 경우 리본에서 사용할 수 있습니다.

참조 템플릿 기본값 설정 명령을 사용하여 참조 템플릿을 미리 설정하지 않은 경우, 참조 템플릿 부착 명령으로 도면에 템플릿을 부착한 후 템플릿에서 참조할 스타일 및 설정 선택 사항을 변경할 수 있습니다.

다음 구성요소를 참조할 수 있습니다.

  • 스타일:
    • 객체 스타일
    • 레이블 스타일
    • 테이블 스타일
    • 수량 산출 기준
    • 파이프 및 구조물 규칙 세트
    • 관망 및 압력식 관망 요소 리스트
      • 주: 모든 표현식과 선형 및 종단 설계 검사 세트는 기본적으로 참조됩니다.
  • 설정:
    • 도면 설정:
      • 객체 도면층
      • 약어
      • 주변 설정
    • 레이블 스타일 기본 설정
    • 피쳐 설정
  • AutoCAD 도면층
  • AutoCAD 블록, 문자 스타일 및 선종류
  • 특성 세트

참조 템플릿에 대한 링크 관리

참조 템플릿을 찾을 수 없는 도면을 여는 경우, 예를 들어 참조 템플릿이 현재 액세스할 수 없는 네트워크 위치에 있거나, 이동되었거나, 이름이 바뀌었거나, 삭제된 경우 참조 템플릿 부착 대화상자의 상태 열에 찾을 수 없음 알림이 표시됩니다.

참조 템플릿을 찾을 수 없는 경우 참조된 구성요소는 이를 참조하는 도면에서 계속 사용할 수 있지만, 경로가 복원되기 전에는 업데이트되지 않습니다.

템플릿의 이름이나 위치가 변경된 경우, 대화상자에서 경로를 변경할 수 있습니다. 저장된 경로 필드를 두 번 클릭한 다음, 찾아보기 버튼을 클릭하여 템플릿을 다시 선택합니다.
주: 파일을 Autodesk Vault에 체크인하거나 eTransmit을 사용할 때 참조 템플릿은 자동으로 파일 종속성으로 포함되지 않습니다. 필요한 경우 참조 템플릿을 수동으로 추가할 수 있습니다.

참조된 구성요소 업데이트

참조 템플릿을 도면에 부착한 후 참조 템플릿이 첨부된 도면이 아닌 소스 템플릿에서 참조된 구성요소를 편집해야 합니다.
