형상선 전체의 기울기/경사 설정 명령을 사용하여 둘 이상의 교차 형상선의 정점 간 기울기 또는 경사를 편집합니다.
형상선이 교차하는 것으로 간주되려면 형상선 둘 다 교차로에 PI 또는 표고점이 있어야 합니다. 이 명령을 사용하기 전에, 교차 위치에 점 삽입 명령을 사용하여 동일한 부지에서 서로 교차하는 형상선에 PI 점이나 표고점을 삽입합니다.
주: 교차 형상선은 동일한 부지에 있을 필요가 없습니다.
점을 선택할 때 형상선 연결점을 강조 표시해야 합니다. 커서를 점 위로 이동하면 점이 강조 표시되어 그림 문자 기호가 강조 표시됩니다.
- 수정 탭
표고 편집 패널
형상선 전체의 기울기/경사 설정
을 클릭합니다.
- 연결된 형상선 중 하나를 선택합니다.
- 클릭하여 편집할 세그먼트의 시작점을 선택합니다.
주: 시작점은 두 형상선의 교차로가 될 수 없습니다.
- 선택적으로 표고를 입력하여 시작점의 표고를 지정합니다.
- 편집할 교차 형상선의 각 점 위로 커서를 이동합니다.

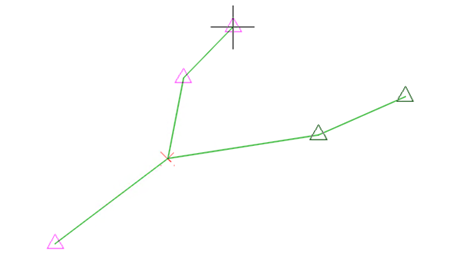

각 점 위로 커서를 이동하면 그림 문자가 강조 표시됩니다.
주: 모든 형상선 연결점을 강조 표시해야 합니다. 점을 선택할 때 형상선이 연결된 각 교차점을 강조 표시해야 합니다. 그렇지 않으면 원하는 모든 세그먼트가 선택되지 않습니다. 예를 들어, 세 번째 형상선의 끝점을 선택하려면 첫 번째 교차로뿐만 아니라 두 번째 형상선과 세 번째 형상선 사이의 교차로도 강조 표시해야 합니다.
- 클릭하여 편집할 세그먼트의 끝점을 선택합니다.
- 다음 중 하나를 수행하여 시작점 및 끝점 간의 기울기 또는 경사를 설정합니다.
- 기울기를 입력합니다.
- 경사를 입력하고 경사를 지정합니다.
형상선 전체의 기울기/경사 설정 명령 사용에 대한 팁
- 점을 선택할 때 형상선이 연결된 각 교차점을 강조 표시해야 합니다. 그렇지 않으면 원하는 모든 세그먼트가 선택되지 않습니다.
- 점 선택을 취소하려면 점 위에 커서를 정확하게 올려야 합니다.
- 첫 번째 점의 선택은 취소할 수 없습니다.
- 명령행에서 끝점 옵션을 입력하여 다른 끝점을 선택하는 경우, 먼저 새 끝점을 선택하기 전에 시작점을 제외한 다른 모든 점을 다시 선택해야 합니다.
- 동일한 점에서 시작하고 끝나서 닫힌 루프를 형성하는 여러 형상선에 대해 형상선 전체의 기울기/경사 설정 명령을 사용할 수 없습니다.
