Revit용 에너지 최적화로 건축 모델에서 에너지 모델을 자동으로 생성하는 방법 및 처리 시간을 단축하기 위한 전략에 대해 알아봅니다.
에너지 모델은 일반적으로 작성하는 데 몇 초 또는 몇 분이 소요됩니다. 그러나 매우 크고 상세한 모델의 경우 프로세스가 최대 1~2시간 정도로 상당히 길게 소요될 수 있습니다. 이 프로세스 중에 Revit은 기타 작업을 수행할 수 없습니다.

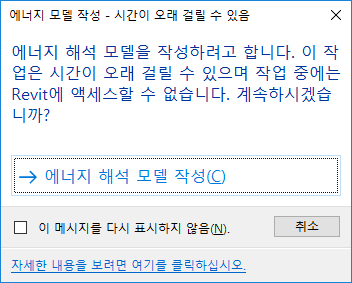

(에너지 모델 작성)을 클릭하면 다음 대화상자가 표시됩니다.
이 대화상자를 사용하면 실수로 에너지 모델 작성 프로세스를 시작하는 것을 방지할 수 있습니다. 추후 이 메시지를 건너뛰려면 확인란을 선택합니다.
에너지 모델을 작성하는 데 필요한 시간
에너지 모델을 작성하는 데 필요한 시간은 다음 두 항목에 비례합니다.
- 에너지 모델 작성 프로세스에 사용된 모든 요소를 포함하는 체적 공간
- 해석 공간 처리 간격 지정 설정
처리 시간은 세제곱으로 증가합니다. 다음 예를 고려해 보십시오.
- 모델 A는 모델 B보다 체적이 3배 더 커 처리하는 데 모델 B보다 9배 더 오래 걸립니다.
- 모델 C는 모델 D보다 해석 공간 처리 간격 지정이 2배 더 커 처리하는데 모델 D보다 8배 더 오래 걸립니다.
- 모델 E는 모델 F보다 체적이 3배 더 크고 해상도가 2배 더 커 처리하는 데 모델 F보다 72배 더 오래 걸립니다.
처리 시간 단축 전략
에너지 모델을 작성하는 데 필요한 시간을 단축하려면 다음 전략을 사용합니다.
- 에너지 모델 작성에 사용된 모든 요소를 포함하는 전체 체적 공간을 최소화합니다.
- 해석 공간 처리 간격 지정을 건물 형상의 주요 특징을 캡처하는 데 필요한 조건보다 낮게 설정하지 마십시오.
에너지 모델 작성 프로세스에서는 룸 경계인 모델의 모든 건축 요소를 사용합니다. Revit 모델은 종종 경로 또는 도로를 나타내는 데 사용되는 바닥과 같은 주 건물 외부에 있는 건물 요소를 포함합니다. 이러한 요소는 건물의 에너지 사용에 영향을 미치지 않습니다. 따라서 이러한 각 요소의 룸 경계 특성을 사용하지 않도록 해야 합니다. 이 전략을 통해 에너지 모델을 작성하는 데 필요한 모델 요소를 포함하는 체적 공간의 전체 크기를 줄일 수 있습니다.

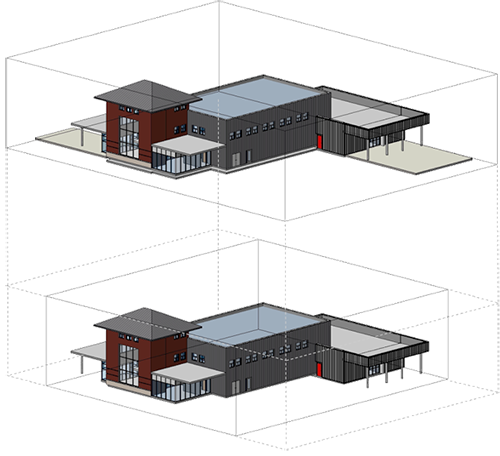

예를 들어 다음 그림에서는 외부 바닥 요소의 룸 경계 특성을 비활성화하여 결과 경계 상자를 50% 더 작게 도출하는 방법에 대해 설명합니다. 이 변경으로 인해 에너지 모델 작성 프로세스가 3.4배 더 빨라집니다.
