에너지 모델에서 표면은 각 공간으로 또는 각 공간으로부터 열이 전달되는 경로입니다. 경로는 내부 공간 및 외부 환경 간 표면을 포함합니다.
보다 정확하게 말하면 경로는 공간 경계 표면입니다. 그러나 이를 단순화하여 Revit은 경로를 표면으로 나타냅니다.
다음 그림에서 표면은 5개의 공간을 구분합니다. 간격은 표면 간 구분을 나타냅니다.
표면 인접 요소 및 유형
표면 인접 요소 및 표면 유형은 에너지 시뮬레이션 동안 각 표면을 처리하는 방법을 결정하는 속성입니다.
표면 인접 요소는 다음과 같은 값 중 하나를 가질 수 있습니다.
- 공간: 표면이 다른 공간에 연결됨
- 없음: 표면이 외부 환경에 연결됨
표면 유형을 통해 모델에서 나타나는 표면의 특성을 기반으로 표면을 구분하는 에너지 시뮬레이션을 수행할 수 있습니다. 예를 들어 지붕, 내부 벽 및 외부 벽은 다른 대류 계수를 가집니다.
일부 표면은 지면에 접해 있습니다. 일부 표면은 투명하고 빛과 태양열을 전달합니다. 다른 표면은 음영입니다. 에너지 해석 중에는 음영에 대한 열 전달이 시뮬레이션되지 않습니다. 음영은 직사광선을 다른 표면으로 보내 차단시킵니다.
표면 유형을 공기로 지정할 수도 있습니다. 이 값은 큰 룸을 여러 공간으로 구성할 때 사용합니다. 공기는 룸을 세분화하는 가상 면을 나타냅니다.
표면 형상
에너지 모델에서 표면 형상은 건물의 형태 및 배치를 나타냅니다. gbXML은 표면 형상을 평면형 및 직사각형의 2가지 방법으로 나타낼 수 있습니다.
두 경우 모두 태양 및 바람과 관련된 각 외부 표면의 전체 면적 및 위치를 나타내야 합니다. 이 정보를 통해 에너지 시뮬레이션을 수행할 때 전체 표면에 걸쳐 공간으로 또는 공간에서부터 전달하는 열의 양을 결정할 수 있습니다.
- 표면 평면형 형상은 각 평면형 표면의 위치, 모양 및 크기를 캡처하는 일련의 X, Y 및 Z 좌표인 직교 점 좌표를 사용하여 정의됩니다.
- 표면 직사각형 형상은 동일한 정보를 캡처합니다(태양 및 바람과 관련된 표면의 면적 및 위치). 그러나 이는 단순히 높이, 폭, 기울기 및 방향에 대한 숫자 값을 사용합니다.
| 1. 평면형 형상 | 2. 직사각형 형상 |
 |
폭 = 10
높이 = 4 기울기 = 90도 방위각 = 0도 |
평면형 형상은 개별 평면형 표면이 포함된 건물의 실제 형태 및 배치를 나타내므로 보다 일반적으로 사용됩니다. 직사각형 형상은 보다 추상적이므로 시각적으로 확인하기 어렵고 다른 표면의 음영과 같은 요소를 나타낼 수 없습니다.
표면 평면형 형상은 전체 건물 에너지 시뮬레이션에 가장 일반적으로 사용되는 유형입니다.
공간 및 표면 정밀도

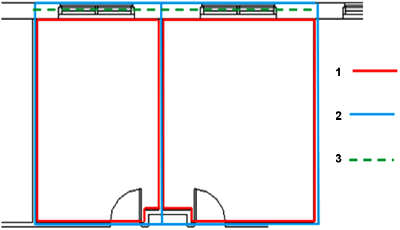

에너지 모델을 건축 모델에서 생성할 때 공간 및 표면을 배치하고 측정하는 다양한 방법이 있습니다. 예를 들어 다음 그림은 모델 작성 도구가 공간 면적, 체적 및 경계 표면을 각기 다른 일련의 측정 및 좌표를 산출하여 다양한 방식으로 정의하는 방법을 보여줍니다.
 |
|
Revit용 에너지 최적화에서 자동으로 생성된 에너지 모델은 실제 측정 오차는 0에서 -3% 또는 -5% 사이이므로, 일반적으로 정확합니다. 이러한 정확도는 해석 공간 처리 간격 지정 및 해석 표면 처리 간격 지정에 대한 적절한 설정에 기반합니다.
정밀도에 변화를 주는 또 다른 예는 복잡한 건축 기능을 캡처하는 것과 연관됩니다. 에너지 모델의 컨텍스트에서 곡선 벽 또는 지붕과 같은 기본 기능은 제한된 평면형 표면으로 인해 어려움이 따릅니다. 복잡한 건물 기능은 열 전달 프로세스를 효과적으로 캡처하기 위해 정확하게 나타내야 합니다. 예를 들어 곡선 벽의 경우 간단한 표현으로 해당 면적을 적절하게 캡처할 수 있으나 일조 음영 효과는 대략적일 수 있습니다. 다음 그림은 에너지 모델 상에서 2 또는 7개로 면처리된 경계 표면을 사용하는 동일한 곡선 벽을 보여줍니다.
 |
 |
Insight - Energy Analysis는 에너지 모델을 작성하는 자동화된 프로세스를 통해 최소한의 작업으로 보다 정확하게 산출합니다. 모델에 정의된 건축 건물 요소를 직접 사용하여 작업을 수행합니다. 이 방법은 대규모 gbXML 프로세스를 수반하지만 클라우드 처리 전략으로 이러한 문제를 최소화합니다.
표면 모서리 정밀도
공간 경계 표면은 정확하게 서로 일치하지 않아도 됩니다. 표면은 기밀 상태의 공간을 형성할 필요가 없으며 공간 면적 및 공간 체적에 정확하게 관련되지 않아도 됩니다. 에너지 시뮬레이션 엔진 및 gbXML 스키마 모두 기밀 상태로 밀봉할 필요가 없습니다.
공간 면적, 공간 체적 및 경계 표면은 독립적인 항목입니다. 따라서 표면 사이에 작은 간격이나 겹침이 발생할 수 있습니다. 이 방식은 기밀 경계를 정확하게 파악하기 어렵거나 비용이 크게 들 수 있으므로 중요합니다. 완벽한 기밀 상태의 모델은 에너지 모델의 신뢰성에 거의 영향을 미치지 않습니다.

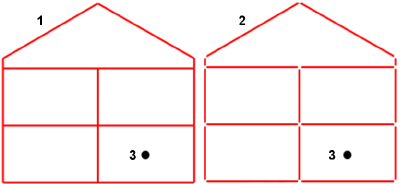

예를 들어 이 그림은 다음을 보여줍니다.
- 표면이 일치하는 모델
- 표면이 일치하지 않는 모델
- 각 경우에서 공간 면적 및 공간 체적에 대한 값은 완전히 독립적입니다. 따라서 방법 1과 2 모두 공간 면적 및 공간 체적 값이 정확하다면 어느 방법을 사용해도 상관 없습니다.
