에너지 모델 작성 도구를 사용할 때 Revit은 에너지 모델 형상에 대한 이해를 돕기 위해 세 가지 뷰를 제공합니다.
- 3D 에너지 모델 뷰
- 해석 공간 일람표
- 해석 표면 일람표
이러한 뷰는 다음과 같이 사용합니다.
- 해석을 위해 에너지 모델을 제출하기 전에 뷰를 살펴보고 모델이 제대로 정의되어 있고 설계 의도가 정확하게 반영되어 있는지 확인합니다.
- 에너지 시뮬레이션이 예기치 않은 결과를 반환할 때 뷰를 사용하여 모델의 문제를 해결합니다. 해석 공간 처리 간격 지정 및 해석 표면 처리 간격 지정의 경우 모델을 수정하고 매개변수를 조정해 보십시오.
3D 에너지 모델 뷰
에너지 모델 작성을 클릭하면 Revit은 에너지 모델을 작성하고 해당 모델을 3D 에너지 모델이라는 3D 뷰에 표시합니다. 프로젝트 탐색기의 3D 뷰 아래에 뷰가 나열됩니다.
3D 에너지 모델 뷰는 가시성/그래픽 대화상자의 설정을 사용하여 건물 요소의 일부 카테고리를 숨기고 바닥 및 지붕과 같은 기타 모델 카테고리에 50% 투명도를 적용할 수 있습니다. 또한 뷰는 건물 요소 위에 놓인 해석 공간 및 해석 표면을 표시합니다.
뷰를 사용하여 Revit이 어떻게 건물 요소를 해석하여 에너지 모델을 작성했는지를 이해할 수 있습니다. 에너지 모델을 초점이동, 확대/축소 및 회전하여 면밀히 살펴볼 수 있습니다.

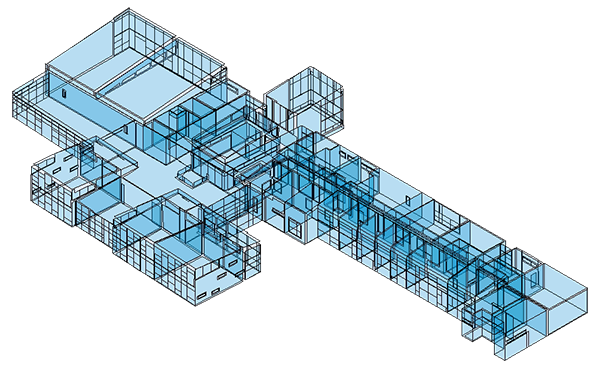

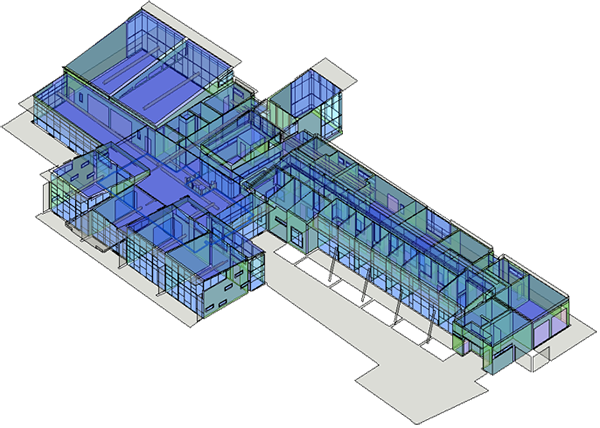

에너지 모델에 대한 이해를 높이기 위해 3D 에너지 모델 뷰의 중복 뷰를 작성하고 가시성/그래픽 설정을 조정합니다. 예를 들어, 한 중복 뷰에서는 모든 모델 요소를 숨기고(모델 카테고리 탭에 나열된 모든 항목에 대한 가시성 확인란의 선택을 취소) 해석 카테고리 탭에 나열된 해석 공간만 표시해야 할 수 있습니다. 다른 중복 뷰에서는 모델 요소를 숨기고 해석 표면만 표시할 수 있습니다. (요소 카테고리 가시성 지정을 참고하십시오.) 이러한 뷰를 검사하여 건물 모델을 개선할 수 있는 방법을 파악하여 에너지 해석에 대한 지원을 강화하거나 해석 결과에서 나타나는 문제의 근본 원인을 해결할 수 있습니다.
해석 공간 일람표
해석 공간 일람표는 에너지 모델의 개별 해석 공간을 나열합니다. 이러한 공간은 건물 모델에 정의된 룸과 룸 경계가 되는 Revit 요소에 기반한 에너지 모델용으로 작성되었습니다.
일람표는 각 공간의 면적 및 체적뿐만 아니라, 전체 모델의 총 면적 및 체적을 나열합니다. 해석 공간이 룸에 기반할 경우 룸 이름도 나열됩니다.
일람표를 검토하여 다음을 찾으십시오.
- 예기치 않게 크거나 작은 공간
- 면적 또는 체적이 예상보다 크거나 작은 룸
- 예상보다 크거나 작은 총 해석 공간 면적 및 체적(천장 보이드가 포함된 숫자)
특정 해석 공간을 살펴보려면 일람표에서 해당 공간을 선택하고 모델에서 하이라이트 도구를 사용하여 3D 에너지 모델 뷰에서 봅니다.
해석 표면 일람표
해석 표면 일람표는 에너지 모델의 개별 해석 표면을 나열합니다. 이러한 표면은 해석 공간에 기반한 에너지 모델용으로 작성되었습니다.
일람표는 각 표면의 면적, 해당 크기의 표면 수 및 개구부 유형(예: 문 또는 창) 또는 표면 유형(예: 내부 벽, 외부 벽, 지붕, 음영, 천장 또는 슬래브)을 나열합니다.
일람표를 검토하여 다음을 찾으십시오.
- 예기치 않게 크거나 작은 표면
- 기대에 맞지 않는 표면 유형 또는 개구부 유형
- 예상보다 크거나 작은 총 해석 표면적
특정 해석 표면을 살펴보려면 일람표에서 해당 공간을 선택하고 모델에서 하이라이트 도구를 사용하여 3D 에너지 모델 뷰에서 봅니다.
