건축 요소에서 에너지 모델 작성 정보

매스 및 상세 요소를 포함하는 건축 모델에 대한 에너지 최적화를 수행하려는 경우 Revit이 이러한 요소를 어떻게 사용하여 에너지 모델을 생성하는지 이해해야 합니다.

룸 경계로 설정된 경우 Revit에서는 다음 요소를 사용하여 에너지 모델을 작성합니다.

완전한 에너지 모델을 작성하려면 Revit 프로젝트는 다음 두 가지 요구 사항을 충족해야 합니다.

또한 완전하고 적절한 에너지 모델을 구현할 수 있도록 지원하는 다음 정보를 참고하십시오.

룸 및 공간

건축 모델은 에너지 모델을 작성하기 위해 룸 요소 또는 공간 요소를 포함할 필요는 없습니다. 해석 공간 및 표면을 형성하는 3D 형상은 룸이나 2D 또는 3D 공간에 상관없이 건축 요소에서 바로 생성할 수 있습니다.

건축 모델이 에너지 모델의 해석 공간 내에 위치한 룸 또는 공간을 포함하는 경우 해석 공간은 룸/공간 데이터를 사용합니다. 고급 에너지 설정 대화상자의 룸/공간 내보내기 카테고리 설정을 사용하여 이러한 경우 사용되는 룸 데이터 또는 공간 데이터를 지정합니다. 고급 에너지 설정을 참고하십시오.

음영

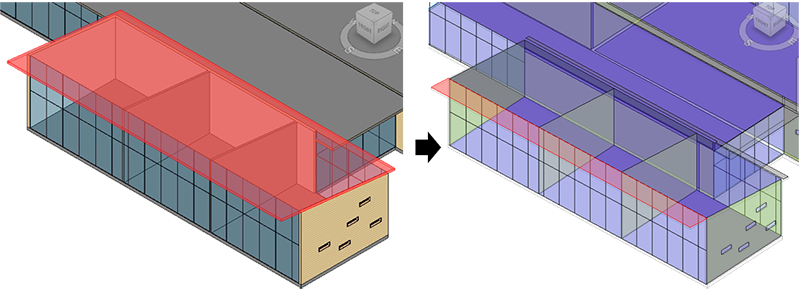

Revit에는 음영에 대한 건축 요소 카테고리가 없습니다. 대신 해석 모델 카테고리: 해석 표면 유형: 음영이 있습니다. 이러한 음영 요소는 수동으로 작성할 수 없습니다. 대신 다음과 같이 에너지 모델의 일부로 생성됩니다.

중간에 낀 요소

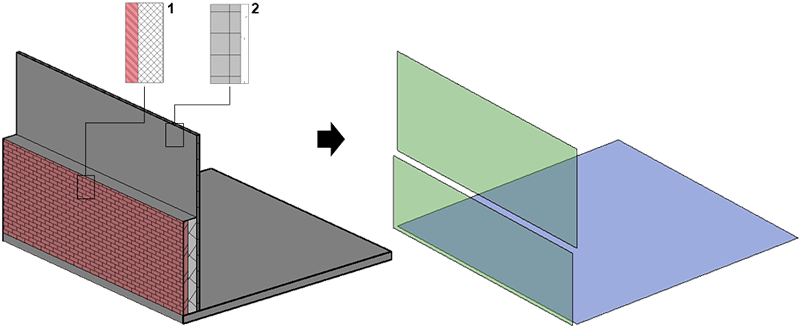

두 개 이상의 요소가 평행으로 실행되거나 평행에 가까운 경우 및 해석 공간 처리 간격 지정 설정의 두 배 이하 범위일 경우 중간에 끼이게 됩니다. 이러한 경우 적절한 유형의 개별 해석 표면이 작성됩니다. 중간에 낀 개별 요소에 재료 열 특성이 포함되어 있는 경우 gbXML, DOE2 및 EnergyPlus 파일에서 적절한 세트의 시공, 도면층 및 재료 데이터로 변환됩니다.

천장 보이드

에너지 모델을 작성하는 동안 천장은 다른 건물 요소와 같이 처리되어 해석 표면을 작성합니다. 해석 공간을 작성하여 천장 보이드를 나타낼 수도 있습니다.

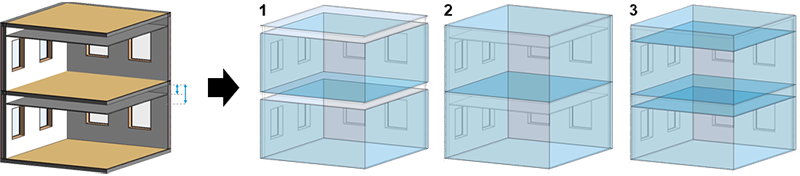

다음 예에서는 상황에 따라 깊이가 다양한 일반 가천장 정렬을 보여줍니다. 이 깊이와 해석 공간 처리 간격 지정 설정에 따라 각 천장 보이드는 다음 3가지 조건 중 하나로 처리됩니다.

  1. 작은 깊이 또는 낮은 해상도: 천장 보이드에 대해 개별 해석 공간이 작성되지 않습니다.
  2. 천장 패널에 룸 경계 사용할 수 없음: 천장 보이드에 대해 개별 해석 공간이 작성되지 않습니다.
  3. 큰 깊이 또는 높은 해상도: 해석 공간이 천장 보이드에 대해 작성되고 평균 깊이가 6.5'(2m) 미만인 경우 시뮬레이션됩니다.

기둥

에너지 모델을 작성하는 동안 기둥은 다른 건물 요소와 같이 처리되어 해석 표면을 작성합니다. 그러나 기둥의 크기 및 상세 형상에 따라 에너지 시뮬레이션과 관련되지 않을 수도 있습니다.

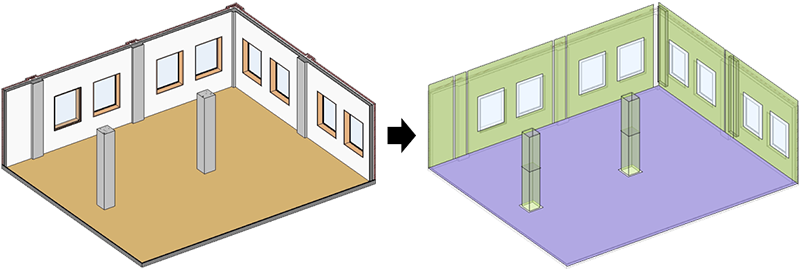

다음 예제에서 외부 기둥은 외부 벽의 적절한 부분을 형성합니다. 그러나 내부 기둥은 사용 가능한 바닥 면적을 감소시켜 조명, 장비 전력 밀도와 같은 기타 에너지 데이터에 영향을 미칩니다. 기둥의 범위는 기둥의 특성 및 크기와 해석 공간 처리 간격 지정 설정에 따라 정해집니다.

개구부 및 편집된 프로파일

에너지 모델을 작성하는 동안 Revit 개구부(면, 샤프트, 벽, 수직 및 지붕창 별)는 다른 건물 요소가 해석 표면: 공기 개구부를 작성한다는 점을 제외하면 해당 요소와 같이 처리되어 해석 표면을 작성합니다.

건물 요소의 프로파일은 편집할 수 있으나 이러한 표면은 열림(닫히지 않음)으로 보이고 해석 공간 작성 동작은 달라집니다.

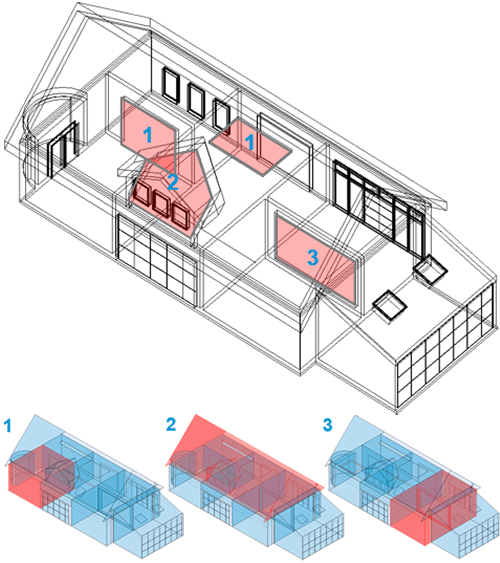

다음 그림은 해당 동작의 세 가지 예를 보여줍니다.

  1. 면, 샤프트, 벽 또는 수직별 Revit 개구부: 공기 개구부 표면 유형의 개별 해석 공간
  2. 지붕창 개구부: 개별 해석 공간 또는 공기 개구부 표면 유형 없음
  3. 편집된 프로파일: 개별 해석 공간 없음

링크된 모델

에너지 모델을 작성하는 동안 링크된 모델의 요소는 링크된 모델이 룸 경계로 설정된 경우 사용됩니다. 링크된 모델에서 룸 경계 사용을 참고하십시오.

설계 옵션

에너지 모델은 주 모델 및 주요 설계 옵션의 건축 요소를 사용합니다.

다른 설계 옵션에 대해 알아보려면 설계 옵션 대화상자에서 1차로 지정 도구를 사용하여 주요 설계 옵션을 재설정합니다. 그런 다음 에너지 모델을 다시 작성합니다.

시공 문서에 대한 설계 옵션을 사용 중인 경우 주석이 손상될 수 있으므로 주요 옵션을 변경할 수 없습니다.
