Novos recursos do Autodesk Civil 3D 2020.1

O Autodesk® Civil 3D® 2020.1 Update contém os seguintes novos recursos e aprimoramentos.

Atualizações da eficiência do projeto

• Crie, edite e exporte ferrovias usando os seguintes comandos na guia da faixa de opções Guia:


  É possível criar polilinhas 3D dinâmicas ou linhas de recurso com base em um alinhamento dos trilhos que representa as ferrovias esquerda, central e direita.

  • As ferrovias são criadas com o estaqueamento comum baseado em uma tolerância ou intervalo especificado, e elas se ajustam de forma dinâmica às modificações ao alinhamento dos trilhos principais, perfil e superelevação ferroviária.
  • Os dados da estaca de ferrovia podem ser exportados para um arquivo CSV para validação de projeto e para uso em outros aplicativos.

  Para obter mais informações, consulte Ferrovias.

• As regras de projeto francesa e alemã são agora disponíveis para criação da aresta da plataforma ferroviária.

  Quando estiver criando uma borda da plataforma ferroviária, você poderá selecionar France_Metric.json ou Germany_Metric.json como o arquivo da regra de projeto a ser usado. Para obter mais informações, consulte Caixa de diálogo Criar/Editar aresta da plataforma.

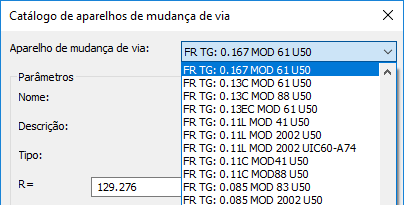

• O catálogo de AMV foi estendido para incluir AMVs franceses baseados nas normas da SNCF.

  Nota: Para acessar o catálogo de AMV de trilhos atualizado após instalar esta atualização, faça uma cópia de backup do arquivo C3D_TurnOut.xml em C:\ProgramData\Autodesk\C3D 2020\ptb\Data\Railway Design Standards\ e, em seguida, exclua C3D_TurnOut.xml. Quando você usar um comando de AMV, o arquivo C3D_TurnOut.xml atualizado será copiado da pasta de instalação para a pasta Normas de projeto ferroviário.
• Use novas opções para visualizar as redes de pressão no gráfico do perfil longitudinal.
  • Agora, há opções disponíveis nos estilos de acessórios e equipamentos para exibir as peças como limites, blocos definidos por catálogo ou blocos definidos pelo usuário. Também é possível selecionar opções para mascarar peças subjacentes, recortar as peças em extensões do gráfico do perfil longitudinal e hachurar peças no gráfico do perfil longitudinal.

    Fronteira da peça no gráfico do perfil longitudinal	Mascaramento de peça ativado	Peça recortada nas extensões do gráfico do perfil longitudinal	Hachura exibida na peça

    As opções para exibir as peças como limites ou blocos e as opções para máscaras e recorte estão disponíveis na nova guia Perfil das caixas de diálogo de acessório e equipamento. Para obter mais informações, consulte guia Perfil (caixa de diálogo Estilos de acessórios) e guia Perfil (caixa de diálogo Equipamento).

    A opção de hachura está disponível na guia Exibir das caixas de diálogo de estilo de acessórios e equipamentos. Para obter mais informações, consulte guia Exibição (caixa de diálogo Estilo de equipamento) e guia Exibição (caixa de diálogo Estilo do acessório).

  • Você agora pode adicionar estilos de faixa a gráficos do perfil longitudinal para exibir informações sobre redes de pressão em gráficos do perfil longitudinal.

• Use as seguintes melhorias no comando Analisar a rede de gravidade:
  • Calcular linha piezométrica e linha de energia agora é o tipo de análise padrão.
  • Agora, os dados de drenagem de águas pluviais são incluídos em relatórios quando Calcular linha piezométrica e linha de energia é o tipo de análise selecionado.
  • Agora, a Condição de lâmina d'água à jusante especificada permanece selecionada quando a análise é executada novamente na mesma rede de tubulação.

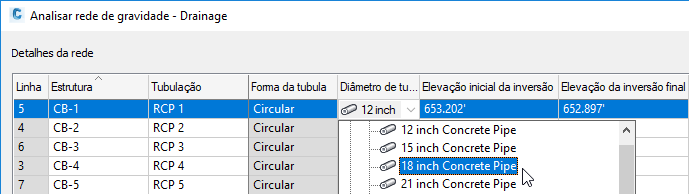

  • As tubulações na lista de peças atuais podem ser selecionadas em uma lista suspensa na página Detalhes da rede.

    Nota: Quando uma rede de tubulação é redimensionada com o tipo de análise Redimensionar tubulações e redefinir inversões, os tamanhos das peças são adicionados à lista de peças do catálogo, se necessário. Para obter mais informações, consulte Sobre a análise e dimensionamento de uma rede de tubulação de gravidade.

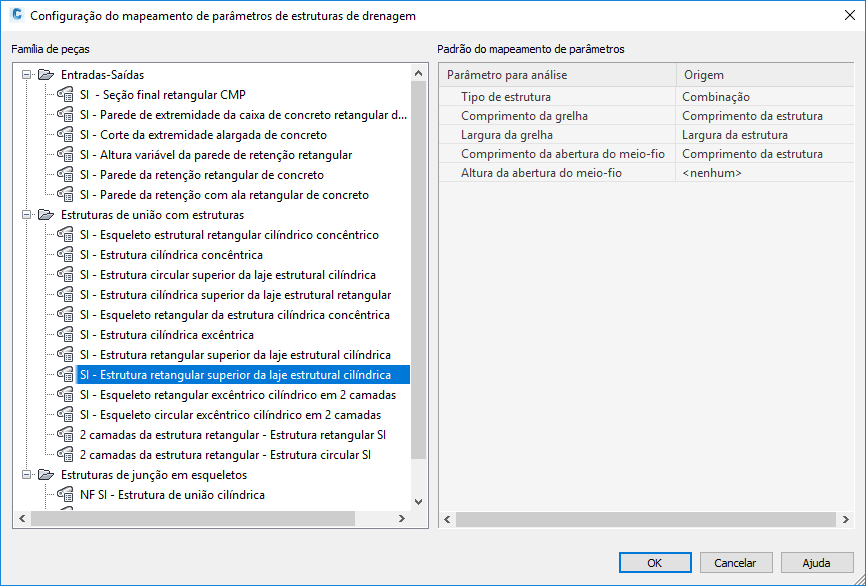

  • Use o novo recurso de mapeamento de parâmetros de estruturas de drenagem para mapear os parâmetros de peças do Gerador de peças para os parâmetros exigidos pelo comando Analisar rede de gravidade.

    Quando você configura e aplica o mapeamento dessas peças, os valores dos parâmetros ficam disponíveis por padrão no comando Analisar rede de gravidade.



    Para obter mais informações, consulte Para mapear parâmetros de estrutura de drenagem para Análise da rede de gravidade.

    Nota: As peças criadas com o Editor de peças de infraestrutura já têm os parâmetros exigidos pelo comando Analisar rede de gravidade e, portanto, não requerem mapeamento.

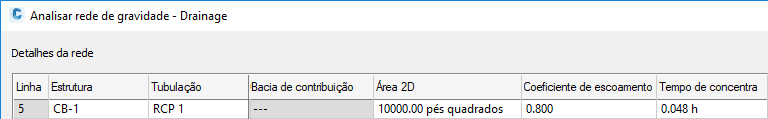

  • Agora, há suporte para várias áreas de contribuição por estrutura na análise da rede de gravidade.

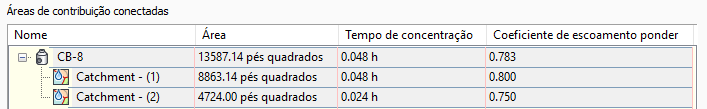

    • Agora, a guia Conexões da caixa de diálogo Propriedades da estrutura inclui a seção Áreas de contribuição conectadas, que mostra que áreas de contribuição estão conectadas à estrutura.

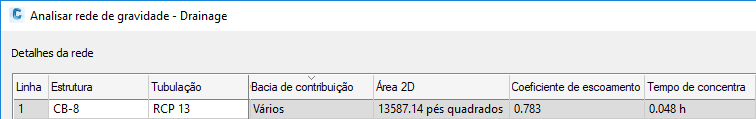

    • Na caixa de diálogo Analisar rede de gravidade, é exibida a área combinada, o tempo de concentração mais longo e o coeficiente de escoamento ponderado das áreas de contribuição, e esses valores são usados nos cálculos da análise.

  • Agora, é possível definir as informações referentes a áreas de contribuição diretamente nas caixas de diálogo Propriedades da estrutura e Analisar rede de gravidade.
    • Você pode inserir as informações sobre áreas de contribuição diretamente na guia Conexões da caixa de diálogo Propriedades da estrutura definindo valores nos campos Área, Tempo de concentração e Coeficiente de escoamento ponderado.

    • Você também pode inserir informações sobre áreas de contribuição diretamente na página Detalhes da rede, localizada na caixa de diálogo Analisar rede de gravidade. Para isso, forneça valores para Área 2D, Coeficiente de escoamento e Tempo de concentração.


Atualizações da eficiência de produção

• Use os recursos de template de referência aprimorados para gerenciar estilos e configurações.
  • Você pode configurar um template de referência adiantado para controlar quais componentes no template serão referenciados para o desenho hospedeiro.

    Quando você tem um arquivo DWT de desenho aberto, o novo comando Definir padrões de template de referência fica disponível no painel Estilos.



    Use este comando para configurar um template de referência. Por padrão, somente os itens que estão selecionados quando você configura o template de referência serão referenciados nos desenhos hospedeiros. Para obter mais informações, consulte Para configurar um template de referência.

  • Quando anexar um template de referência adicional a um desenho, você será alertado sobre duplicatas com símbolos de advertência e dicas de ferramentas.


    Para alterar qual componente é usado, você pode alterar a prioridade do template ou pode desmarcar a seleção no template de maior prioridade para que o componente no template de menor prioridade seja usado.

    Para obter mais informações, consulte Para configurar um template de referência.

  • Você pode usar um novo valor de variável de sistema AeccRefTemplateAutoUpdate para evitar que as propriedades de camadas contidas nos desenhos hospedeiros sejam substituídas por templates de referência.

    Ao definir o valor da variável como 2, as alterações que você faz às propriedades da camada nos desenhos hospedeiros não serão substituídas pelos templates de referência. Para obter mais informações, consulte Para trabalhar com templates de referência.

• O comando Gerenciar atalhos aos dados foi atualizado com os seguintes recursos para permitir a especificação de outro caminho de projeto de atalho aos dados quando o caminho atual ainda é válido:

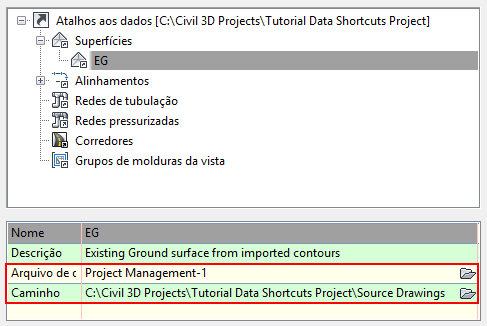

  • Se houver outro caminho válido para um projeto de atalho aos dados disponível, você poderá acessar a caixa de diálogo Gerenciador de atalhos aos dados e especificar esse caminho navegando até o caminho ou o arquivo de origem do atalho a dados alternativo.


    Depois que você selecionar o caminho ou o arquivo de origem alternativo, será exibida uma caixa de diálogo em que você poderá atualizar os atalhos. Os objetos de desenho que fazem referência ao caminho original serão atualizados para fazer referência ao caminho alternativo.

  • Você também poderá especificar um caminho válido alternativo como a pasta de trabalho e, em seguida, usar o botão Vínculo exibido na caixa de diálogo Gerenciar atalhos aos dados para alterar os vínculos para os objetos. Anteriormente, quando você tentava usar o botão Vínculo para alterar o vínculo para outro caminho válido, o Visualizador de evento exibia uma mensagem informando que a referência já existia.
• Use a nova variável de sistema denominada PipeNetworkSyncMode para controlar a sincronização de redes de tubulação de referência a dados ao abrir um desenho principal. Você pode usar as seguintes configurações para PipeNetworkSyncMode:

  Valor	Descrição
  0	Se a geometria de uma rede de tubulação tiver sido alterada no desenho de origem, a rede de tubulação de referência a dados será sincronizada automaticamente quando você abrir o desenho principal.
  1	Se a geometria de uma rede de tubulação ou os nomes ou as descrições das tubulações ou das estruturas tiverem sido alterados no desenho de origem, a rede de tubulação de referência a dados será sincronizada automaticamente quando você abrir o desenho principal. Nota: Esta é a configuração padrão.
  2	As redes de tubulação de referência de dados serão sempre sincronizadas automaticamente quando você abrir um desenho principal, quer ou não a rede de tubulação tenha sido alterada no desenho de origem.

Atualizações de colaboração e de intercâmbio de dados

• Use os recursos a seguir para trazer dados do ArcGIS para os seus desenhos do Civil 3D e para salvar de volta, publicar e exportar dados para uso no ArcGIS.
  • Autodesk Connector para ArcGIS: traga os dados do ArcGIS para seus desenhos do Civil 3D usando o Autodesk Connector para ArcGIS. Efetue login no ArcGIS e especifique uma área de interesse, um conjunto de dados a ser usado e os tipos de objeto do Civil 3D a serem criados com base nos dados do ArcGIS. Para obter mais informações, consulte Para trazer dados do ArcGIS para o Civil 3D.
  • Gerenciador de origem de dados: salve os objetos do Civil 3D de volta no ArcGIS e remova os conjuntos de dados. Para obter mais informações, consulte Para gerenciar conjuntos de dados do ArcGIS em um desenho.
  • Publicar no ArcGIS: publique objetos do Civil 3D no ArcGIS. Efetue login no ArcGIS e, em seguida, especifique os objetos do Civil 3D a serem publicados, defina camadas, adicione identificadores e especifique a localização de publicação. Você pode também especificar se o conteúdo publicado será compartilhado com seus grupos do ArcGIS e se ele será editável. Para obter mais informações, consulte Para publicar objetos do Civil 3D no ArcGIS.
  • Exportar para FGDB: exporte objetos do Civil 3D para um arquivo de banco de dados geográfico (FGDB) que possa ser usado no ArcGIS. Especifique os objetos do Civil 3D a serem exportados e, em seguida, especifique o nome e a localização do arquivo de banco de dados geográfico. Para obter mais informações, consulte Para exportar objetos do Civil 3D para o formato de arquivo de banco de dados geográfico (FGDB).
• Exporte as linhas de recurso para arquivos do LandXML e use os métodos aprimorados para importar linhas de recurso de arquivos do LandXML.
  • Agora você pode exportar linhas de recurso para arquivos LandXML, incluindo linhas de recurso que são criadas com base em alinhamentos e corredores.
    Nota: As linhas de recurso não podem ser exportadas para os arquivos LandXML diretamente de um alinhamento ou corredor e precisam ser criadas com base em objetos primeiro para que possam ser exportadas.

    Para obter mais informações, consulte Guia Exportar (caixa de diálogo Configurações de LandXML).

  • As linhas de recurso exportadas criadas com base em alinhamento permanecem dinâmicas com o alinhamento principal quando o alinhamento é exportado e importado junto com as linhas de recurso.

    Para obter mais informações, consulte Guia Exportar (caixa de diálogo Configurações de LandXML).

  • Agora é possível importar linhas de recurso no terreno especificado no arquivo de origem LandXML selecionando uma opção na caixa de diálogo Configurações do LandXML.


    Para obter mais informações, consulte Guia Importar (caixa de diálogo Configurações de LandXML).

  • A importação de linhas obrigatórias de superfície como linhas de recurso foi aprimorada para preservar a natureza dinâmica das linhas obrigatórias. Depois que um arquivo LandXML é importado para um desenho, você pode editar as linhas de recurso que foram criadas com base nos dados de linha obrigatória, e a superfície correspondente será atualizada.

    Para obter mais informações, consulte Guia Importar (caixa de diálogo Configurações de LandXML).

Outras atualizações

• Foram feitas atualizações no comportamento de algumas opções de inclinação de sobreposição nas submontagens de reabilitação do corredor.
  • O comportamento do parâmetro Definido pelo usuário com flap foi alterado em situações dentro da tolerância de inclinação e fora da tolerância de inclinação.
  • O comportamento dos parâmetros Definido pelo usuário sem flap e Superelevação de pista interna/externa mudou em situações fora da tolerância de inclinação.

  Para obter mais informações, consulte Atualizações para as Submontagens de reabilitação de obra linear.

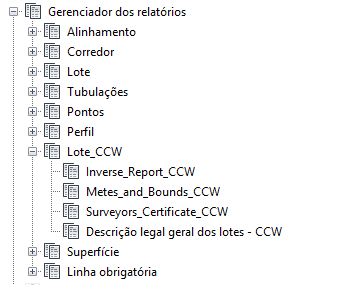

• Na guia Caixa de ferramentas do Toolspace, você pode encontrar relatórios com informações de lote no sentido anti-horário.
