Учет объема полостей, шахт и каналов

При анализе отопительных и холодильных нагрузок важно учитывать весь объем здания.

Это относится и к таким зонам, как полости, шахты и каналы. Такие пространства небольшого размера подразделяются на три категории.

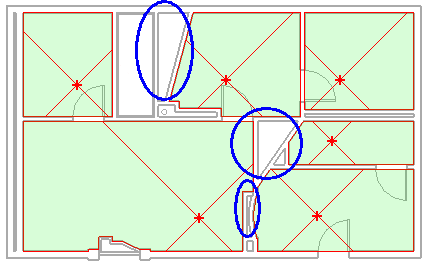

• Асимметричные зоны характеризуются тем, что они не ограничены параллельными компонентами с функцией границ комнат. К ним относятся, например, треугольные зоны и зоны, ограниченные криволинейными стенами.


  Если в таких зонах размещено пространство, то поверхности, касательные к другим пространствам, будут рассматриваться как внутренние поверхности. Если в таких зонах пространство не размещено, то интерпретация поверхности как внутренней или наружной будет определяться параметром «Функция» для типа стен, ограничивающих область. Если параметру «Функция» присвоено значение «Внутренняя» или «Сердцевина-шахта», поверхность будет интерпретироваться как внутренняя. Если параметру «Функция» присвоено значение «Наружная», «Фундамент», «С подпором» или «Софит», поверхность будет интерпретироваться как наружная.

• Узкие пространства — это зоны малой ширины, ограниченные параллельными внутренними компонентами с функцией границ помещений. При одновременном выполнении указанных ниже условий объем узких пространств автоматически включается средствами Revit в объем прилегающего пространства:
  • Узкое пространство заключено между одинаковыми параллельными компонентами с функцией границ помещений.
  • Ширина узкого пространства не превышает значения параметра «Допуск для узкого пространства», заданного в диалоговом окне «Отопительные и холодильные нагрузки».
  • В каждом из пространств, прилегающих с двух сторон к узкому пространству, выполнена операция размещения компонента-пространства.

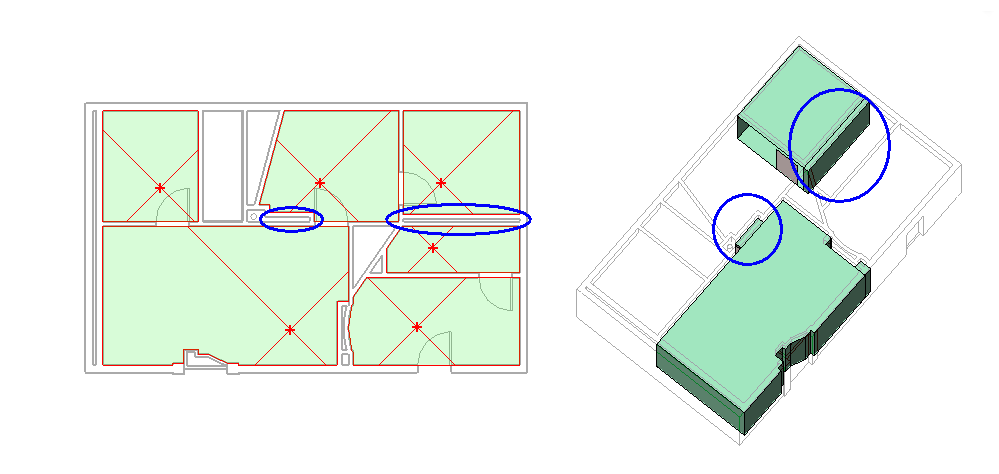

  На следующем рисунке показано несколько незаданных пространств (полости, шахты и каналы), однако при расчете объемов и при анализе отопительных и холодильных нагрузок учитываются только узкие пространства, которые на рисунке обведены кружком.



  Объем узкого пространства автоматически включается средствами Revit в объем главного прилегающего пространства. Компоненты-пространства должны быть размещены с обеих сторон узкого пространства. На предыдущем рисунке крайнее левое пространство не считается узким, несмотря на малую ширину.

  Как показано на аналитической модели справа, объем узких пространств объединяется с объемом прилегающего пространства. Пространство в центре модели разделено таким образом, что узким считается только одно пространство, расположенное между одинаковыми параллельными стенами. К объему большего (прилегающего) помещения прибавляется объем только той части пространства, которая удовлетворяет условию, определяемому параметром «Допуск для узкого пространства». На аналитической модели справа показано разделение пространства. Во многих случаях проще снять флажок «Граница помещения» для стены, чем полагаться на автоматическое распознавание узких пространств и их учет в расчетах объемов.

  Прим.: Объем узких пространств вычисляется при выполнении анализа отопительных и холодильных нагрузок с помощью встроенного инструмента или путем экспорта проекта в файл gbXML.

  Внутренние компоненты узкого пространства с функцией границ комнат рассматриваются как внутренние. В узком пространстве отсутствует компонент-пространство, поэтому на виде в плане или на разрезе такие пространства не раскрашиваются. Однако в диалоговом окне «Отопительные и холодильные нагрузки» узкие пространства отображаются в аналитической модели как часть прилегающего пространства, а их объем учитывается при анализе отопительных и холодильных нагрузок.

  Совет: Для изменения параметра «Допуск для узкого пространства» перейдите на вкладку «Анализ»«Отчеты и спецификации» «Отопительные и холодильные нагрузки».

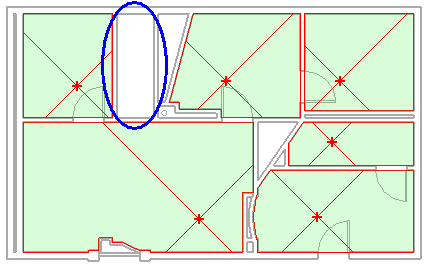

• Симметричные зоны со всех сторон ограничены параллельными компонентами с функцией границ помещений, но расстояние между осевыми линиями этих компонентов превышает значение параметра «Допуск для узкого пространства».


  Если в таких зонах размещено пространство, то поверхности, касательные к другим пространствам, будут рассматриваться как внутренние поверхности. Если в таких зонах пространство не размещено, то интерпретация поверхности как внутренней или наружной будет определяться параметром «Функция» для типа стен, ограничивающих область. Если параметру «Функция» присвоено значение «Внутренняя» или «Сердцевина-шахта», поверхность будет интерпретироваться как внутренняя. Если параметру «Функция» присвоено значение «Наружная», «Фундамент», «С подпором» или «Софит», поверхность будет интерпретироваться как наружная.
