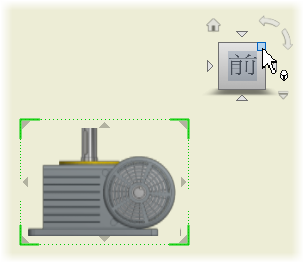

基準視圖中的模型方位
建立基準視圖時，將在基準視圖右上角旁邊顯示 ViewCube。按一下 ViewCube 的面、邊或轉角，或按一下旋轉操控點，以設定所需的模型方位。
註: ViewCube 會取代「圖面視圖」對話方塊中的方位選項。
自訂視圖方位
在 ViewCube 上按一下右鍵，然後按一下「自訂視圖方位」以進入「自訂視圖」環境。然後指定自訂視圖的方位。

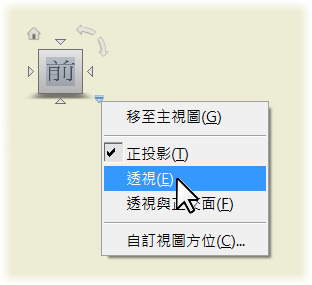

正投影和透視投影
依預設，會使用正投影來建立圖面視圖。若要使用透視投影，在建立基準視圖或編輯基準視圖或獨立投影視圖時，請在 ViewCube 上按一下右鍵，然後按一下「透視」。

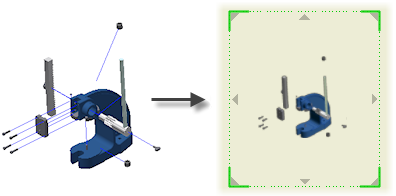

為簡報視圖儲存的相機
對於以模型簡報視圖為基礎的圖面視圖，您可以存取並套用簡報檔案 (.ipn) 中儲存的相機設定。在 ViewCube 上按一下右鍵，然後按一下「儲存的相機」。
圖面視圖中的模型方位會變更，以與簡報視圖中儲存的方位相符。

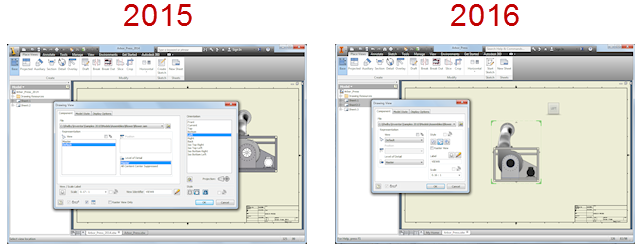

經過修訂的「圖面視圖」對話方塊
已簡化「圖面視圖」對話方塊，以支援在圖形視窗中進行直接互動的新工作流程。
減小了對話方塊視窗的大小：
移動、變更或移除了一些對話方塊選項：

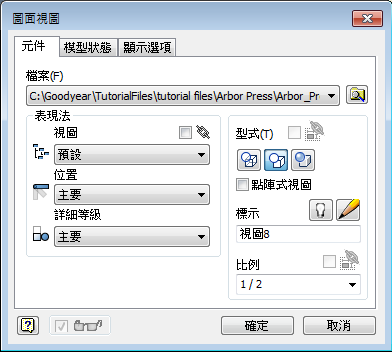

「元件」頁籤
- 型式控制、「點陣式視圖」選項以及標示和比例控制已從基準對話方塊區域移至「元件」頁籤。
- 已移除「投影視圖」選項，且在圖形視窗中直接控制投影視圖建立。
- 視圖、位置和詳細等級表現法控制已從清單方塊變更為下拉式清單。

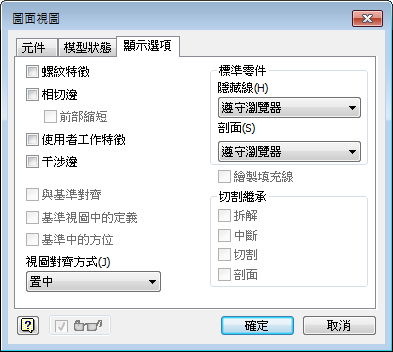

「顯示選項」頁籤
- 最常用的控制位於頂部。
- 「所有模型標註」選項僅對零件模型可見。對於其他類型的參考檔案，此選項會隱藏並取代為「干涉邊」選項。
- 「展示系統線」選項已移至「元件」頁籤
「簡報」畫面。

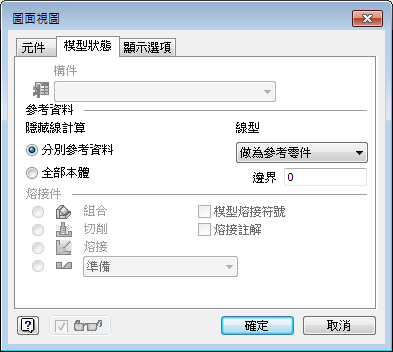

「模型狀態」頁籤
- 熔接件控制已從「顯示選項」頁籤移至「模型狀態」頁籤，以與其他特定於熔接的選項位於相同區域。
投影視圖
使用直接互動工具，可以透過「基準視圖」指令建立多個投影視圖，並將投影視圖放置在圖面中。
若要建立正投影視圖或等角投影視圖，請按一下基準視圖邊界上的三角形圖示。會將投影視圖放置在預設位置。
若要將投影視圖加入到圖紙上的特定位置，請將投影視圖邊界框拖曳至所需的位置。然後按一下以建立視圖。
若要移動投影視圖，請將視圖拖曳至所需位置。
若要移除投影視圖，請按一下 x 標記。
圖面視圖比例
當您建立基準視圖和投影視圖時，會使用一個暫時比例值來將模型視圖佈滿圖紙。拖曳基準視圖的角點，可直接在圖形視窗中變更視圖比例。
依預設，視圖大小會在目前標準型式中預先定義的比例範圍內，鎖點至預置比例值。按住 Ctrl 鍵可啟用自由拖曳，並設定任意視圖比例。
註: 子投影視圖會動態地重調大小，以反映新的基準視圖比例。
