針對符號的按兩下編輯
現在可針對多種類型的符號執行按兩下編輯：
- 表面加工符號
- 特徵控制框
- 熔接符號

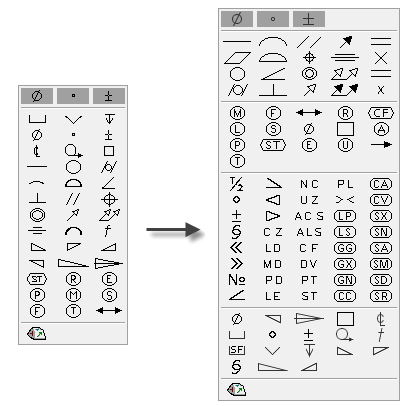

圖面註解中增強的符號清單
新圖形符號已加入至使用「符號」按鈕存取的清單，並可以在多種類型的圖面註解中插入。
「符號」清單分為六個區段：「通用符號」、「幾何特性」、「材料移除修改子」、「其他符號」、「一般符號」和「字元對映」。
註: 作用中的特徵控制框型式可控制圖面註解中的可用符號清單。
表面加工符號型式
已更新表面加工符號型式，以提供與各種製圖標準對應的符號格式。當您定義表面加工型式時，可從「型式與標準編輯器」中的「標準參考」清單選取所需標準。
「表面加工型式」面板中的「需求」欄位會展示與所選標準對應之表面加工符號的預覽。以下影像是符號配置 (DIN ISO 1302 - 1992、DIN EN ISO 1302 - 2002 和 JIS B 0031 - 2003) 的範例：
註: 當您開啟在舊版 Autodesk Inventor 中建立的圖面時，會保留表面加工符號的外觀。若要將新配置套用至表面加工符號，請變更「表面加工型式」中的「標準參考」。

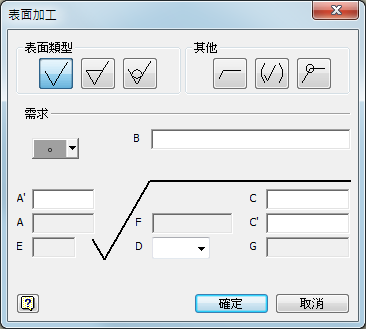

表面加工符號增強功能
「表面加工」對話方塊中提供了以下改進：
符號配置
提供了多種「需求」欄位配置。「表面加工」對話方塊中的配置與目前的製圖標準相對應。
改進的工具提示
工具提示會展示每個「需求」欄位的詳細描述。
插入符號
使用「插入符號」按鈕，將圖形符號加入至任何需求欄位。

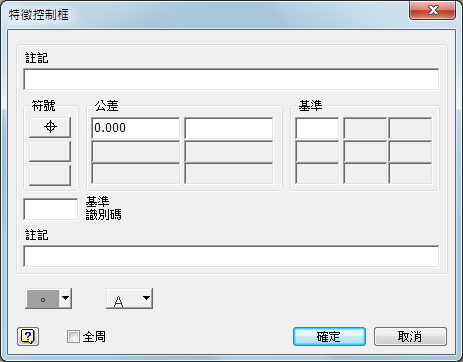

特徵控制框增強功能
「特徵控制框」對話方塊中提供了以下改進：
頂部註記欄位
在特徵控制框符號頂部提供了一個新的編輯欄位，用於加入註記。
插入符號
使用「插入符號」按鈕，將圖形符號加入至任何編輯欄位。
插入字母
使用「插入字母」按鈕，將字母加入至編輯欄位。「插入字母」清單會取代舊式對話方塊中提供的單一字母按鈕。
雙孔註記的合併格式

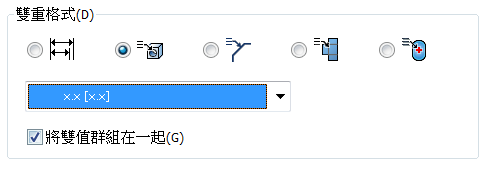

提供新的「將雙值群組在一起」選項，用於支援在孔註記中相鄰地放置雙重標註。此選項在「型式與標準編輯器」
「標註型式」「對照單位」頁籤中提供，且依預設已選取。

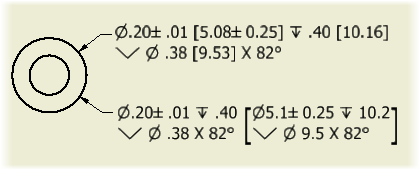

下圖展示了目前可用於帶雙重標註之孔註記的兩種格式。會針對上方的孔註記選取「將雙值群組在一起」選項，而不會針對下方的孔註記選取該選項。

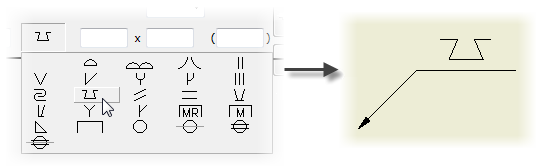

加壓接頭熔接符號
已將「加壓接頭」符號加入至圖形熔接符號清單中。
提示: 若要在圖面中使用該符號，請在目前熔接符號型式中的「符號篩選」清單中，選取「加壓接頭」符號。
