註解引線增強功能

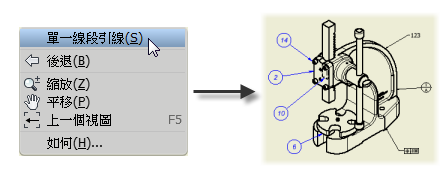

「單一線段引線」選項

選取「單一線段引線」選項，可讓您變更預設程序，並使用單一引線線段建立圖面註解。「單一線段引線」選項可用於件號、引線文字、表面加工符號、熔接符號、特徵控制框、基準目標與草圖符號。您可以針對每種類型的圖面註解分別設定此選項。

瞭解更多資訊

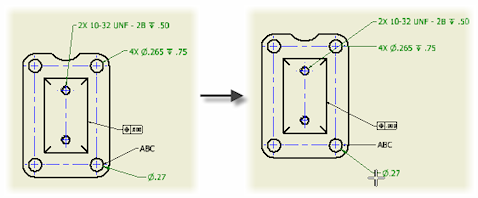

對齊的引線註解

現在可以在一個步驟中將圖面註解與引線對齊。在圖面中，選取要對齊的註解。按一下右鍵，然後在功能表上，按一下「對齊」「垂直」、「水平」或「至邊」。

瞭解更多資訊

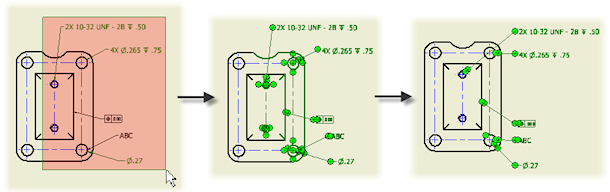

窗選對齊的註解

任何包含對齊指令中所支援註解的窗選都是有效的，並會在右鍵功能表中顯示對齊指令。在您啟動對齊指令後，所有無法對齊的物件會自動從選集中移除。

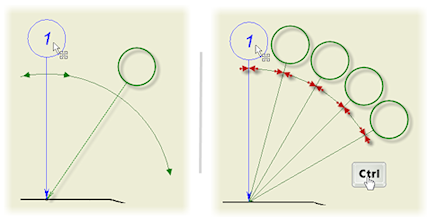

註解引線無鎖點

放置圖面註解時的預設行為和 Ctrl 鍵行為已切換。按住 Ctrl 鍵可啟用 15° 引線鎖點。
