Onglet Parcours d'outil

Vous pouvez utiliser l'onglet Parcours d'outil de la boite de dialogue de propriétés de feature de fraisage pour éditer une feature de parcours d'outil.

Remarque : L'onglet Parcours d'outils n'est disponible que pour les features de parcours d'outils.

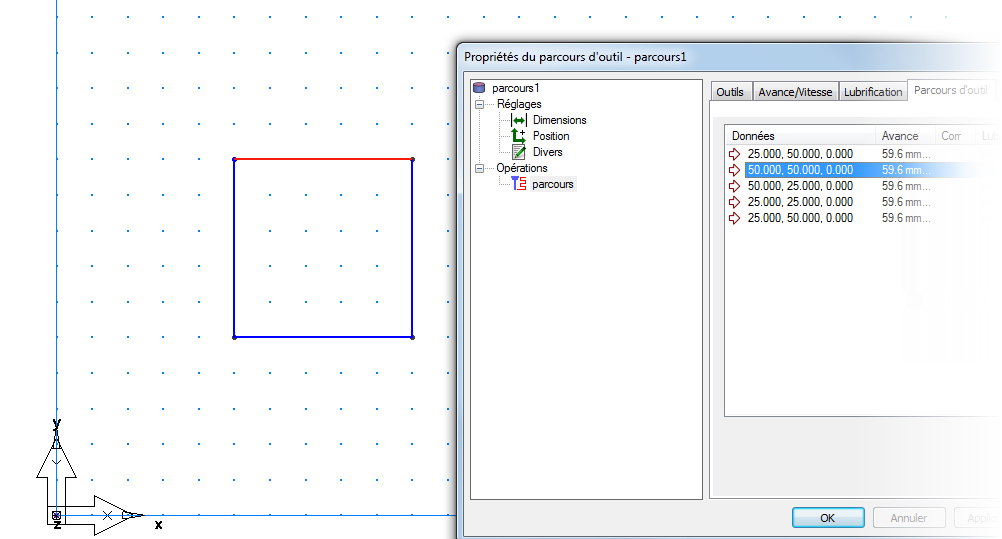

Quand vous sélectionnez cet onglet, le parcours d'outil est affiché en bleu sur la pièce, par exemple :

Colonne de données

Elles montrent les coordonnées de déplacements. Les coordonnées ont l'une des trois icônes sur le côté gauche.

déplacement rapide

déplacement linéaire

déplacement en arc

code-G, ligne simple

code-G, ligne multiple

Colonne d'avance

Ceci montre l'avance. Si ceci est listé en temps que mouvement rapide, cette colonne affiche les déplacements Rapide.

Colonne de correction

Elle liste la compensation de coupe pour ce mouvement. Il peut être gauche, droite, off ou vide. Si l'entrée est vide, alors ce mouvement ne changera pas le statut de compensation de coupe.

Colonne de lubrification

Il répertorie les paramètre de lubrification pour chaque mouvement. Pour changer le paramètre de lubrification, cliquez avec le bouton droit et sélectionnez Définir la lubrification pour afficher la boite de dialogue Définir la lubrification.

Conseil : Vous pouvez modifier la vitesse d'alimentation et de lubrification pour plusieurs segments. Utilisez CTRL+sélectionner ou MAJ+sélectionner pour choisir de sélectionner les segments que vous souhaitez modifier, cliquer avec le bouton droit sur la sélection et utiliser le menu contextuel.

Le parcours d'outil est affiché comme une série de points. Si vous sélectionnez une rangée dans le tableau, le mouvement est montré en rouge dans le graphique.

Pour localiser un point en particulier, ou des séries de points dans le tableau, déplacez les points sélectionnés dans la fenêtre graphique et les rangées appropriés du tableau sont surligné.

Remarque : Si vous voulez sélectionner un seul point, vous devez quand même sélectionner et faire glisser un seul point. Juste le sélectionner ne fonctionne pas.

Commandes édition de parcours d'outil

Le bouton Editer segment ouvre la boite de dialogue Editer segment de parcours qui permet l'édition.

Le bouton Effacer segment ouvre la boite de dialogue Effacer segment de parcours .

Le bouton Couper segment ouvre la boite de dialogue Couper segment de parcours .

Le bouton Ajouter courbe ouvre la boite de dialogue Ajouter courbe au parcours .

Le bouton Ajouter segment ouvre la boite de dialogue Ajouter segment au parcours .

Le bouton Ajouter texte code CN ouvre la boite de dialogue Ajouter texte code CN .

Le bouton Extraire courbe ouvre la boite de dialogue Extraire courbe du parcours .

Le bouton Ajouter opération ouvre la boite de dialogue Ajouter opération au parcours

Le bouton Options ouvre un menu contextuel.
