此参数与“分析表面分辨率”可提供用于生成能量模型的重要算法信息。“分析表面分辨率”将决定算法是否能够查找各个分析表面。
它应小于要包含在能量模型中任何表面的最小尺寸标注。在“能量设置”对话框定义此参数。
对于“分析表面分辨率”参数：
- 默认值为 12 英寸（304.8 毫米）
- 最小值为 3 英寸（76.2 毫米）
- 最大值为 10 英尺（3048 毫米）

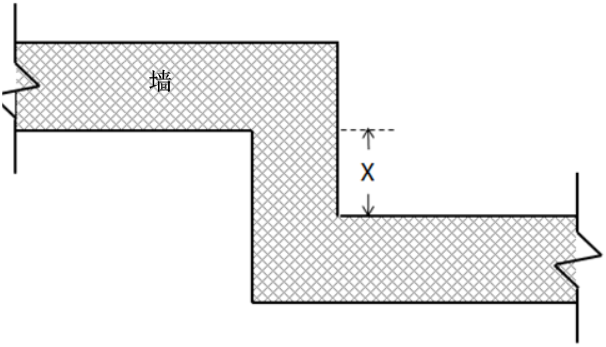

此概念可通过墙的以下平面视图来说明。
如果分析表面分辨率为 12 英寸（304.8 毫米），则：
- 如果 X < 12 英寸，则不会创建此墙剖面的分析表面。
- 如果 X > 12 英寸且 < 24 英寸（609.6 毫米），则此墙剖面的分析表面可能会也可能不会被创建。
- 如果 X > 24"，则创建此墙剖面的分析表面。
