关于从建筑图元创建能量模型

当您准备为包含体量和详图图元的建筑模型执行能量分析时，您需要了解 Revit 是如何使用这些图元生成能量模型的。

当它们被设置为“房间边界”，Revit 将使用下列图元创建能量模型：

若要启用完整能量模型的创建，Revit 项目必须满足以下 2 项要求：

此外，请阅读以下有关制作完整和合理能量模型的提示信息。

房间和空间

建筑模型无需包含房间图元或空间图元以创建能量模型。构成分析空间和表面的三维几何图形直接从建筑图元生成，独立于二维或三维的房间或空间。

如果建筑模型中包含位于能量模型分析空间的房间或空间，则分析空间会采用房间/空间数据。使用“高级能量设置”对话框中的“房间/空间导出类别”设置以指定是否将房间数据或空间数据用于此例中。请参见高级能量设置。

Revit 不包含着色的建筑图元类别。相反，它有一个“分析模型”类别，“分析表面”类型为“着色”。这些着色图元无法手动创建。相反，它们作为能量模型的一部分被创建，具体情况为：

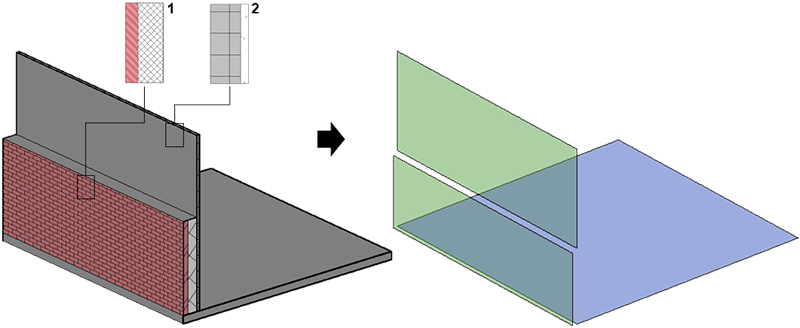

当两个或更多图元处于平行或接近平行状态时，“分析空间分辨率”设置一次或两次后，这些图元会夹在一起。在这些情况下，将创建适合的单独分析表面。如果单独夹层图元具有材质热属性，则它们将在 gbXML、DOE2 和 EnergyPlus 文件中转换为一组合适的构造、图层和材质数据。

能量模型创建过程中，天花板的处理方式与其他建筑图元相似，以创建分析表面。分析空间也将创建以表示天花板吊顶空挡。

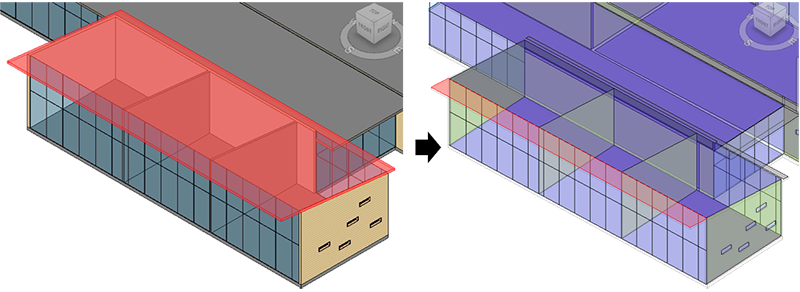

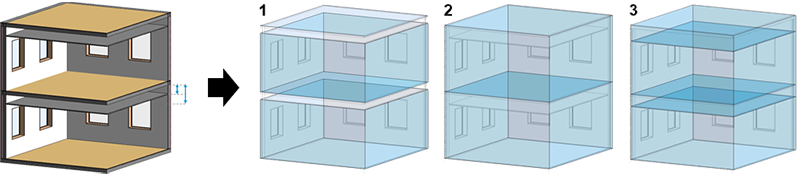

以下示例显示了典型的假天花板排列，每部分的深度都不相同。根据此深度和“分析空间分辨率”设置，每处天花板吊顶空挡的处理方式都是以下 3 个条件中其中一项条件的结果：

能量模型创建过程中，柱的处理方式与其他建筑图元相似，以创建分析表面。但是，考虑到柱的大小和详细几何图形因素，柱可能不参与能量模拟分析。

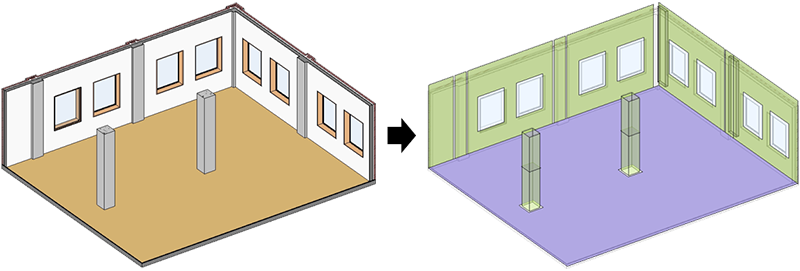

在以下示例中，外部柱构成了外墙的合理部分。但是，内部柱则减少了可用楼层面积，这样就会影响其他能量数据（例如照明和设备的功率密度）。将柱考虑进来的范围大小取决于柱的属性和大小，以及“分析空间分辨率”设置。

能量模型创建过程中，Revit 洞口（按面、竖井、墙、垂直面和老虎窗）的处理方式与其他建筑图元相似以创建分析表面，但有一处区别：这些图元会创建“空气洞口”分析表面。

但是，当建筑图元的轮廓被编辑后，这些表面仍然是打开而非闭合的，且分析空间创建的行为会有所不同。

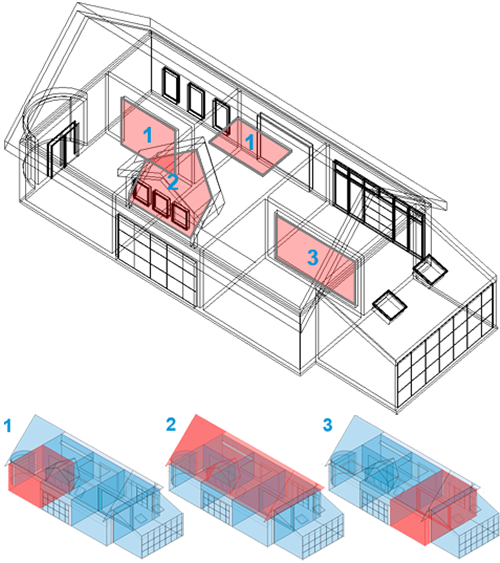

下图提供了此行为的 3 个示例：

能量模型创建过程中，如果链接模型设置为房间边界，则将使用链接模型中的图元。请参见使用链接模型中的房间边界。

能量模型使用来自主模型和主设计选项中的建筑图元。

若要学习其他设计选项，请在“设计选项”对话框中使用“创建主要工具”来重置主设计选项。然后重新创建能量模型。

如果您为施工文档使用的是设计选项，则您将无法更改主选项，因为注释会受到影响。
