在能量模型中，表面是指每个空间之间的热传导路径。它们包括内部空间和外部环境之间的表面。
更准确地说，它们是空间边界表面。但为简便起见，Revit 将其指定为表面。
在以下插图中，表面将 5 个空间进行了划分。间隙可表明表面之间的分隔情况。
表面邻接和类型
表面邻接和表面类型指的是，在能量模拟分析时，决定每个表面的处理方法的两种属性。
表面邻接可具有以下一项值：
- 空间：表面已连接到另一个空间
- 无：表面已连接到外部环境
表面类型允许能量模拟分析基于表面在模型中代表的内容区分表面。 例如，屋顶、内墙和外墙具有不同的对流系数。
某些表面与地面接触。某些表面为透明，可透射灯光和太阳热能。其他表面为着色。在能量分析过程中，不会对着色表面模拟热传递；它们仅会阻止太阳直接辐射到其他表面。
您还可以将表面类型指定为空气。当大房间被分隔为多个空间时，请使用该值。空气表示将房间进一步细分的虚拟面。
表面几何图形
在能量模型中，表面几何图形表示建筑的形状和布局。gbXML 可以通过 2 种方法表示表面几何图形，即：平面和矩形。
在这两种情况下，您必须相对于太阳和风表示每个外表面的总面积和位置。此信息可确保能量模拟分析确定整个表面或来自空间的热传导总量。
- 表面平面几何图形使用笛卡尔点坐标进行定义：一系列用于捕捉每个平面表面的位置、形状和尺寸的 X、Y 和 Z 坐标。
- 表面矩形几何图形可捕获相同信息（相对于太阳和风的表面区域和位置）。 但是，它只使用数字值表示高度、宽度、倾斜度和方向。
| 1. 平面几何图形 | 2. 矩形几何图形 |
 |
宽度 = 10
高度 = 4 倾斜度 = 90 度 方位角 = 0 度 |
平面几何图形更常用，因为它表示使用独立的平面表面建筑的实际形状和布局。矩形几何图形则更抽象，这使其很难直观验证，而且它不能从其他表面进行着色等操作。
在整个建筑的能量模拟分析中，表面平面几何图形是最常用的类型。
空间和表面精度
当从建筑模型中生成能量模型时，有多种方式来放置和测量空间和表面。例如，下图说明了某些模型编写工具如何通过不同方法定义空间面积、体积和边界表面的，每种方法都要求略有不同的一套测量和坐标。
 |
|
使用 Revit 的能量分析自动创建的能量模型，其精度与实际测量的偏差值通常介于 0 到 -3 ~ -5%。该精度对“分析空间分辨率”和“分析表面分辨率”的设置较为适合。
另一个关于不同精度的示例与捕捉复杂的建筑功能有关。在整体能量模型中，基本要素（如弯曲墙或屋顶）会由于平面表面的限制而造成难度。复杂的建筑功能必须准确表示以有效捕获热传导的过程。例如，对于弯曲墙，尽管简单表达可以充分捕获其面积，但它却可能漏掉太阳着色效果。下图显示了在能量模型中使用 2 或 7 面状边界表面表示的相同弯曲墙。
 |
 |
对于 Insight - Energy Analysis，其自动创建能量模型的过程仅进行了最低程度的简化，但会生成的精度却更高。 它可直接使用在模型中定义的建筑图元。虽然该方法可能会增大 gbXML 流程，但是云处理策略可将此问题的严重程度降至最低。
表面边缘精度
空间边界表面之间不需要精确地相互重合。表面不需要形成空气密封，或与空间面积和空间体积形成精确联系。无论是能量模拟分析引擎还是 gbXML 方案，均不需要这些空气密封。
事实上，空间面积、空间体积和边界表面都是独立的项目。因此，表面上允许这些项目之间的小间隙甚至小重叠。此方法非常重要，因为精确判定密闭边界的难度很大或较为昂贵。完全密闭模型对能量模型的可靠性几乎没有影响。

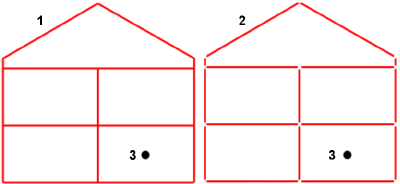

例如，此图显示以下内容：
- 模型包含重合表面
- 模型包含非重合表面
- 在每种情况下，空间面积和空间体积的值是完全独立的。因此，只要空间面积和空间体积的值精确，则方法 1 和 方法 2 均可接受。
