Modelování koridorů oprav

Pomocí modelování koridorů oprav aplikace Autodesk Civil 3D můžete optimalizovat příčný sklon koridorů oprav, například vozovek a dálnic.

Stejně jako všechny ostatní modely koridorů aplikace Autodesk Civil 3D je i model koridoru oprav postaven na různých objektech a datech aplikace Autodesk Civil 3D, včetně podsestav, tras, profilů, povrchů a cílů, a dále tyto objekty a data používá. Koridor oprav spravuje data tak, že spojuje různé podsestavy oprav (použité pro různé rozsahy staničení) se základnami a příslušnými profily upraveného terénu.

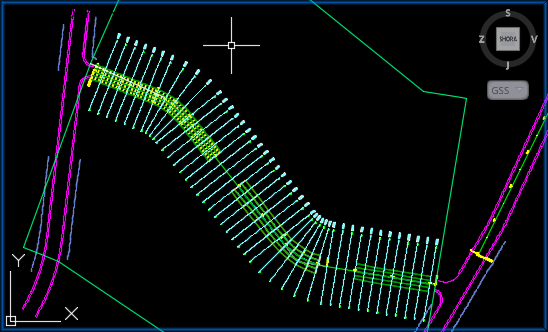

Jakmile vytvoříte model koridoru oprav, zobrazí se název koridoru v kolekci Koridory na kartě Prospektor. Můžete u něj provést libovolné úpravy, stejně jako kdybyste upravovali model standardního koridoru. Ke koridoru oprav také můžete přidat další neopravné podsestavy. Další informace naleznete v části Podsestavy.

Podobně platí, že následné operace, které jsou k dispozici pro model standardního koridoru, jsou k dispozici i pro model koridoru oprav. Můžete například:

• vytvořit příčné řezy koridoru oprav, které se zobrazí v zobrazení příčného řezu,
• extrahovat z koridoru oprav návrhové linie nebo tělesa,
• vytvořit povrchy z koridoru oprav,
• vytvořit pro koridor oprav datové reference.

Další informace naleznete v části Modelování koridorů.

Pracovní postup vytvoření koridoru oprav se však přece jenom mírně liší od standardního pracovního postupu vytváření jiných modelů koridorů. Chcete-li vytvořit objekt koridoru oprav, je nutné určit styl koridoru, hladinu koridoru, základnu (trasa a profil), počáteční a koncové staničení úseku oprav a cílový povrch. Dále pomocí palety Parametry oprav určíte vlastnosti a vstupy jízdního pruhu a upravíte vstupní parametry oprav, například úpravy příčného sklonu a parametry frézování a vyrovnání. Jakmile u koridoru oprav potvrdíte parametry oprav, v aplikaci Autodesk Civil 3D se pro váš koridor oprav automaticky vytvoří šablona typických řezů oprav. K úsekům koridoru oprav se dále automaticky přiřadí příslušné podsestavy optimalizace oprav a příčného sklonu. Šablonu typických řezů, která se vytvořila po použití parametrů oprav u koridoru oprav, si můžete prohlédnout v dialogu Vlastnosti koridoru. Také si můžete prohlédnout podsestavy oprav, které byly přiřazeny k šabloně typických řezů oprav vašeho koridoru oprav (v dialogu Vlastnosti šablony typických řezů).

Aplikace Autodesk Civil 3D bude při přiřazování podsestav ke koridoru oprav vybírat z následujících podsestav oprav a optimalizace příčných sklonů. Všimněte si, že podsestavy příčných sklonů a oprav jsou k dispozici jak se střechovitým sklonem, tak bez něj (jednostranný sklon):

• Overlay_Level_1Lane_1Side
• Overlay_Mill_Level_1Lane_1Side
• Overlay_Mill_1Lane_1Side
• Overlay_Level_Crown
• Overlay_Mill_Level_Crown
• Overlay_Mill_Crown

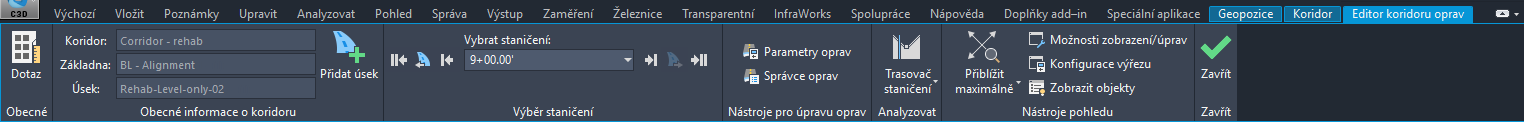

Karta Editor koridoru oprav

Když v koridoru oprav vyberete libovolný úsek oprav, zobrazí se na pásu karet karta Editor koridoru oprav a na pravé straně okna aplikace Autodesk Civil 3D se automaticky ukotví paleta Parametry oprav. Informace o vytváření a vybírání úseků koridoru oprav naleznete v části Úprava existujícího koridoru oprav.

Karta Editor koridoru oprav umožňuje:

• přidávat ke koridoru oprav úseky oprav,
• přecházet mezi staničeními ve vybraném úseku koridoru oprav,
• otevřít paletu Parametry oprav,
• otevřít nástroj Správce oprav, upravit přijatý sklon a generovat výkazy,
• upravit zobrazení čáry trasovače staničení ve výřezech,
• konfigurovat možnosti trasovače staničení,
• provést přiblížení na rozsah, na odsazení a výšku nebo na podsestavu,
• upravit možnosti zobrazení a úpravy příčného řezu koridoru,
• upravit výchozí konfiguraci výřezu editoru koridoru oprav,
• upravit zobrazení objektů.

Správa a úprava koridorů oprav

Koridor oprav je definován nejméně jednou základnou a rozsahem staničení na této základně. V mnoha případech mají šablony typických řezů koridorů oprav u různých staničení různé podsestavy. Závisí to na existujícím terénu, parametrech vertikální úpravy, úpravě příčného sklonu, parametrech frézování a vyrovnání a dalších kritériích návrhu. Pomocí palety Parametry oprav můžete u vybraných úseků koridoru oprav upravit parametry jízdního pruhu, vstupní parametry, parametry úpravy příčného sklonu a parametry frézování a vyrovnání. Jakmile u vybraného úseku koridoru oprav potvrdíte použití parametrů oprav, u každého příčného řezu se graficky vyznačí všechna porušení geometrie návrhu asociovaná s vámi definovanými parametry. Chcete-li porušení zkontrolovat, přesuňte kurzor nad ikonu porušení v zobrazení příčného řezu. Také můžete použít nástroj Správce oprav, který vám umožní zkontrolovat parametry a upravit hodnoty přijatého příčného sklonu tak, aby splňovaly požadavky návrhu, na bázi jednotlivých příčných řezů. Další informace naleznete v části Úprava existujícího koridoru oprav.

Poznámka: Kopírování parametrů jízdních pruhů mezi úseky oprav není podporováno.

Zobrazení příčných řezů koridoru oprav

Při úpravě existujícího úseku koridoru oprav se v aplikaci Autodesk Civil 3D ve výchozím nastavení zobrazí tři vlastní výřezy, které slouží k prohlížení a úpravě parametrů na bázi jednotlivých příčných řezů tak, aby splňovaly požadavky návrhu pro vybraná staničení v rámci úseků koridoru oprav. Další informace naleznete v části Příčné řezy koridoru oprav.

Generování výkazů oprav

Pomocí nástroje Správce oprav můžete pro vybraná staničení v rámci úseků koridoru oprav generovat výkazy korekce příčného sklonu a výkazy frézování a vyrovnání. Nástroj Správce oprav lze také použít ke kontrole porušení požadavků geometrie návrhu a k úpravě parametrů oprav na bázi jednotlivých příčných řezů. Další informace naleznete v části Generování výkazů koridoru oprav.
