Ein PowerShape-Volumenmodell ist ein einzelnes Objekt, das die äußere Form eines physischen Körpers darstellt. Es besteht aus einer Reihe von Oberflächen, die miteinander verbunden sind und die innerhalb einer bestimmten Toleranz an ihren Kanten zueinander passen.
Sie können Regelvolumen wie Quader, Zylinder und Kegel erstellen oder Volumenmodelle aus anderen Objekten wie Oberflächen, Netzen sowie Drahtmodelllinien und Kurven erstellen.

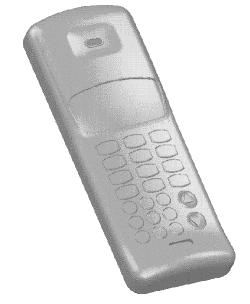

Das nachfolgende schattierte Modell zeigt ein PowerShape-Volumenmodell:
Das Volumenmodell wird im Volumenmodell-Merkmalbaum angezeigt.

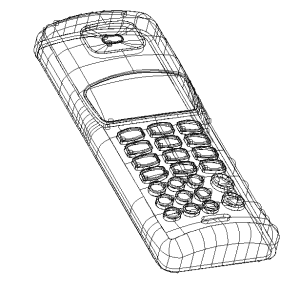

Dieses Volumenmodell besteht aus vielen Oberflächen, die wie unten abgebildet miteinander verbunden werden:
Sie können wie folgt an einem Volumenmodell arbeiten:
- Als einzelnes Objekt. Wenn Sie beispielsweise ein Volumenmodell verschieben, werden alle Oberflächen, die das Volumenmodell definieren, ebenfalls verschoben.
- Auf einem Volumenmodell mit einem anderen Volumenmodell. Sie können beispielsweise ein Volumenmodell mit einem anderen Volumenmodell schneiden. Das schneidende Volumenmodell definiert ein Merkmal im Volumenmodell-Merkmalbaum.
