Cuadro de diálogo Armadura de vigas

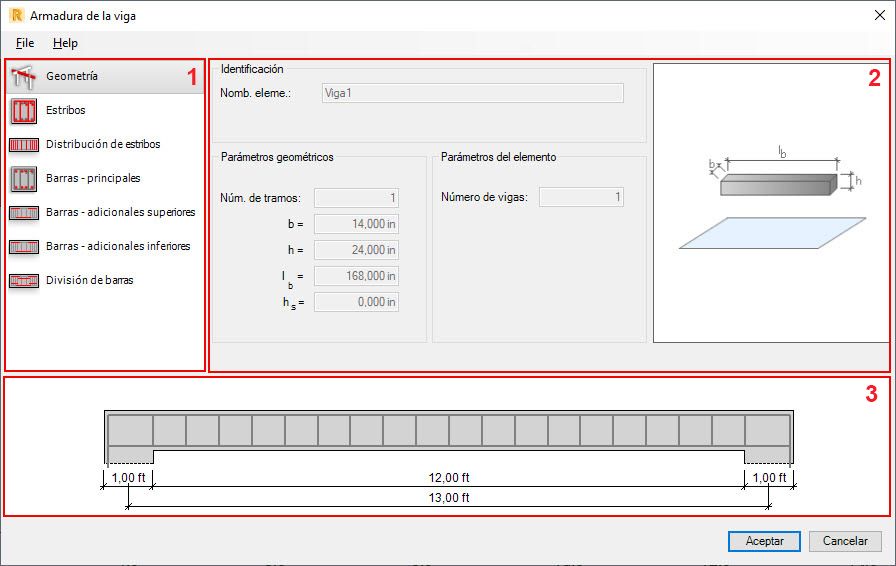

El cuadro de diálogo para la generación de armaduras de vigas presenta tres partes principales:

1. A la izquierda se muestran opciones que permiten seleccionar los componentes utilizados para definir la armadura de la viga:

• parámetros de la geometría de sección
• parámetros de la armadura transversal (estribos)
• parámetros de la distribución de estribos a lo largo de la longitud de la viga
• parámetros de la armadura longitudinal
• parámetros de barras adicionales (superior e inferior)
• Armadura de usuario (esta ficha está disponible en Autodesk® Revit®/Autodesk Robot Structural Analysis)

1. A la derecha, puede definir los parámetros de la viga y la armadura (según el componente seleccionado).
2. En la parte inferior hay una vista gráfica de la viga de hormigón armado definida y la armadura de viga generada. En la vista, puede seleccionar estribos o tramos de viga (por ejemplo, para asegurarse de que algunos de los parámetros se definan solo para un tramo de la viga de tramos múltiples), como se muestra a continuación.

tramo seleccionado	estribos seleccionados en el tramo

En la parte inferior del cuadro de diálogo, hay dos opciones disponibles:

• Sin generar armaduras: esta opción solo está disponible en caso de que no se haya generado una armadura paramétrica (es decir, una armadura definida por medio de opciones en las fichas de extensión) y haya otro tipo de armadura (por ejemplo, elementos prefabricados) en el elemento de hormigón armado. Si la opción está activada, no se genera la armadura paramétrica; si la opción está desactivada, se genera la armadura paramétrica.
• Actualización de modelo dinámico: esta opción, cuando se selecciona, mantiene los datos del módulo actualizados con el modelo de Revit.

  Al cambiar la geometría de un elemento o elementos adyacentes, se inicia la extensión y se regenera la armadura para incluir los cambios.

  Puede anular la selección de esta opción para:

  1. Un solo elemento (después de iniciar la extensión, desactive esta opción en la parte inferior del cuadro de diálogo).
  2. Todos los elementos de un tipo determinado en un proyecto; por ejemplo, todas las vigas (en las preferencias de Extensiones).
  3. Todos los tipos de elementos (en las preferencias de Extensiones).

  La opción Actualización de modelo dinámico está seleccionada por defecto para todo el proyecto y todos los elementos admitidos.

  Al abrir un archivo creado en la versión 2012 o en una versión inferior, esta opción funciona como se indica a continuación:

  1. Está desactivada para los elementos existentes que se han armado mediante la extensión (puede seleccionarla al modificar la armadura mediante esta extensión).
  2. Se selecciona por defecto para los elementos nuevos.
  Nota: Esta opción solo está disponible si el módulo se inicia en Revit.
