Al crear un estudio de Diseño generativo, tenga en cuenta las entradas que utilizará para generar las alternativas de diseño, incluidos los objetivos, las restricciones, las variables y las constantes. Comprenda las salidas obtenidas para cada resultado.
En este tema
Los criterios de diseño de un estudio dependen del tipo de estudio en sí (cómo se escribe el gráfico de Dynamo), así como del método de generación seleccionado. Para obtener información sobre los criterios de diseño, consulte Generative Design Primer: Anatomy of a Good Generative Design Process (Manual de introducción al diseño generativo: anatomía de un buen proceso de diseño generativo).
En las descripciones siguientes, se utiliza el estudio de ejemplo Presentación del espacio de trabajo para ilustrar los criterios de diseño.
Entradas
Las entradas son datos que se utilizarán al generar resultados. Los datos los puede proporcionar usted o se pueden definir mediante el tipo de estudio (en el gráfico de Dynamo).
Entre las entradas, se pueden incluir:
- objetivos
- restricciones
- variables
- constantes
Objetivo
Un objetivo es una meta que desea que alcance el diseño.
Los objetivos se utilizan en el método de generación Optimize. Este método mejora la generación posterior de alternativas de diseño en función de los resultados anteriores.
Por ejemplo, supongamos que va a crear un estudio de Presentación del espacio de trabajo para generar diseños de habitación para filas de escritorios. Este tipo de estudio presenta los siguientes objetivos:
- Maximizar el número de escritorios.
- Maximice las vistas al exterior.
Estos objetivos pueden entrar en conflicto: cuanto más escritorios y personas haya en la habitación, menos vistas al exterior posibles habrá desde cada escritorio. Sin embargo, el método Optimize intenta buscar una solución que maximice el número de escritorios, al mismo tiempo que se garantiza que el mayor número de personas dispone de una vista al exterior.
Consulte también Generative Design Primer: Defining Goals (Manual de introducción al diseño generativo: definición de objetivos).

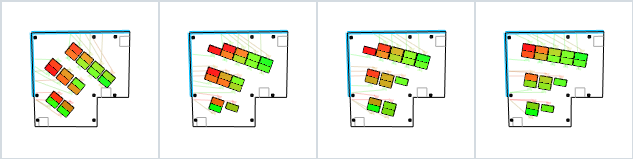

Por ejemplo, en la imagen siguiente, se muestran los resultados de Presentación del espacio de trabajo que intentar satisfacer los objetivos contrapuestos: el número máximo de escritorios y el número máximo de vistas al exterior.
Restricción
Una restricción es una condición que debe cumplir una alternativa de diseño.
Las restricciones limitan las alternativas de diseño a los valores dentro de un intervalo especificado.
A continuación, se muestran restricciones de ejemplo del estudio Presentación del espacio de trabajo:
- Debe haber al menos 3 metros (10 pies) entre las filas de escritorios.
- Debe haber al menos 16 escritorios en la habitación.
Si un estudio no tiene restricciones, es posible que genere resultados poco realistas y factibles, como una presentación del espacio de trabajo con solo cuatro escritorios o con filas de escritorios que solo tienen una separación de 1 metro (3 pies). Las restricciones garantizan que el estudio genere alternativas de diseño razonables para una situación concreta.

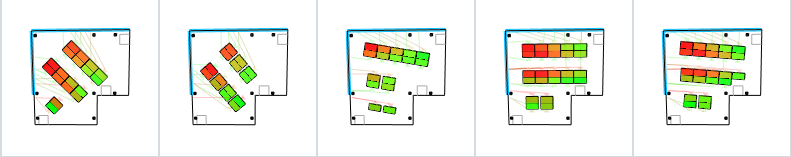

En el ejemplo siguiente, se muestra cómo la falta de restricciones puede dar como resultado una presentación del espacio de trabajo con solo cuatro escritorios.
Variable
Una variable es un valor que puede cambiar al generar resultados.
En el estudio Presentación del espacio de trabajo, por ejemplo, puede especificar que los siguientes elementos sean variables:
- La cantidad de rotación de las filas de escritorios
- La cantidad de espacio entre filas
Al definir el estudio, indique los valores que deben ser variables para el estudio.

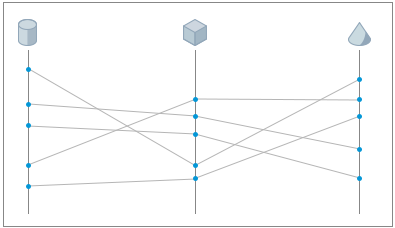

Para obtener una visión rápida del intervalo de valores variables utilizados para generar resultados para un estudio, consulte el diagrama de coordenadas paralelas en el cuadro de diálogo Explorar resultados.
Constante
Una constante es un valor fijo que no cambia. Una constante permanece igual para todos los resultados.
Estos valores se pueden programar como parte del gráfico de Dynamo para que no se puedan cambiar.
También puede especificar un valor constante al crear un estudio. Se utiliza el mismo valor para todos los resultados del estudio.
Por ejemplo, los resultados siguientes muestran lo que aparece al especificar el número de escritorios como una constante (18).
Resultado
Un resultado es una alternativa de diseño generada por el Diseño generativo como parte de un estudio. Consulte los resultados en el cuadro de diálogo Explorar resultados.
Salidas
Para cada resultado, se calculan determinadas salidas durante el proceso de diseño generativo. Estos resultados reflejan los valores específicos medidos para un resultado específico.
Por ejemplo, un único resultado del estudio Presentación del espacio de trabajo incluye las siguientes salidas:
- La distancia media a las salidas
- Las vistas al exterior
- El número de escritorios de la presentación
Puede utilizar algunas de estas salidas como entradas para otro estudio mediante el método de generación Like This, ajustando de forma precisa los criterios de diseño con cada iteración.
