La fonction Rapport de violation dynamique est importante dans la fenêtre Project Explorer. Le signalement de violation attire rapidement votre attention sur :
- les zones de votre conception qui ne répondent pas entièrement à vos objectifs de conception ;
- les objets de votre modèle Civil dont l’état est considéré comme anormal.
Puisque l’Project Explorer affiche toujours des informations en temps réel provenant du modèle Civil, vous pouvez contrôler l’impact sur chaque violation de toutes les décisions que vous prenez durant la conception.
À quoi ressemble une violation ?
Les violations sont signalées à l’utilisateur des trois manières suivantes :
- L’icône de l’élément comportant la violation présente un petit symbole d’avertissement dans le coin.
- Toutes les colonnes de données correspondant à l’élément qui comporte une violation sont mises en surbrillance (par défaut) en caractères gras et rouges. L’utilisateur peut modifier le style et la couleur de la police des éléments présentant une violation dans le groupe de fonctions Préférences de la fenêtre Project Explorer.

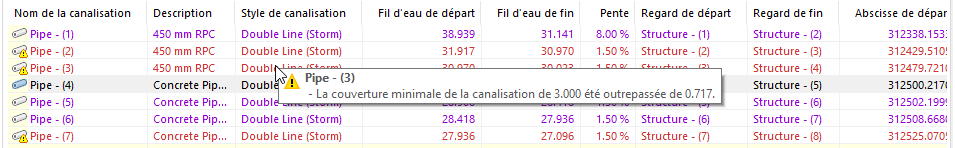

- Lorsque vous placez le curseur sur un élément faisant l’objet d’une violation, une info-bulle fournit des informations détaillées. L’utilisateur peut ensuite choisir de résoudre la violation en modifiant l’élément dans l’Project Explorer même ou Civil 3D. Si les modifications apportées permettent de résoudre la violation, elle est supprimée de l’élément dans l’Project Explorer.
Quels types de violations sont affichés ?
L’Project Explorer prend en charge une liste croissante de conditions de violation. La liste actuelle peut être résumée comme suit :
Axes et lignes de profil en long
- Cet axe ne contient aucune entité.
- Cette ligne de profil en long ne contient aucune entité.
- L’abscisse curviligne de départ de la ligne de profil en long (chaînage) se trouve au-delà de l’intervalle d’abscisses curvilignes de l’axe associé.
- L’abscisse curviligne de fin de la ligne de profil en long (chaînage) se trouve au-delà de l’intervalle d’abscisses curvilignes de l’axe associé.
- L’entité d’axe n’est pas tangente à une entité d’axe adjacente.
- L’entité de ligne de profil en long n’est pas tangente à une entité de ligne de profil en long adjacente.
- L’entité d’axe ne respecte pas une ou plusieurs règles du jeu de contrôle de la conception affecté.
- L’entité de ligne de profil en long ne respecte pas une ou plusieurs règles du jeu de contrôle de la conception affecté.
Réseaux de canalisations
- Réseaux de canalisations : ce réseau de canalisations ne contient ni canalisation ni regard.
- Réseaux de canalisations : ce réseau de canalisations fait référence à une liste de composants manquante ou incorrecte. (v4.0.2.0)
- Canalisations : la couverture minimale de la canalisation de {x} n’est pas respectée par {y}.
- Canalisations : la couverture maximale de la canalisation de {x} n’est pas respectée par {y}.
- Canalisations : la pente minimale de la canalisation de {x} n’est pas respectée par {y}.
- Canalisations : la pente maximale de la canalisation de {x} n’est pas respectée par {y}.
- Canalisations : la longueur minimale de la canalisation de {x} n’est pas respectée par {y}.
- Canalisations : la longueur maximale de la canalisation de {x} n’est pas respectée par {y}.
- Canalisations : aucun regard n’est affecté au début de cette canalisation.
- Canalisations : aucune regard n’est affecté à l’extrémité de cette canalisation.
- Regards : aucune canalisation n’est connectée à ce regard.
- Regards : le diamètre ou la largeur maximum de {x} pour les canalisations connectées à ce regard ne sont pas respectées par {y}.
- Regards : la dénivellation de canalisation maximale de {x} sur le regard n’est pas respectée par {y}.
- Regards : l’altitude du tampon de {x} pour ce regard ne correspond pas à l’altitude de la surface référencée de {y}.
Assemblages
- Ce profil type ne contient aucun élément de profil type.
- Ce profil type ne fait référence à aucun projet 3D.
- Ce code de point (ligne caractéristique du terrain) n’existe pas dans le style de jeu de codes référencé. (v1.9.9.1)
Projets 3D
- Cette définition de projet 3D est obsolète.
- Ce projet 3D ne contient aucune ligne de base.
Groupes de points
- Cette définition de groupe de points est obsolète.
- Ce groupe de points ne contient aucun point.
Surfaces
- Cette définition de surface est obsolète.
- Cette surface ne contient aucun triangle ni aucune cellule.
Groupe de tabulations
- Ce groupe de tabulations ne contient aucune tabulation.
Blocs AutoCAD
- Ce dessin ne contient aucune référence à cette définition de bloc.
Jeux d’objets
- Le fichier d’options de présentation de ce jeu d’objets n’existe pas.
- Le chemin de sortie de ce jeu d’objets n’existe pas.
- Un objet de ce jeu d’objets n’existe plus.
Fenêtre Historique du rapport
- Le chemin de sortie de ce rapport généré n’existe plus.
- Ce fichier de rapport généré n’existe plus.
