Introduction
La fenêtre Project Explorer est divisée en plusieurs onglets de catégorie d’objets. Chaque onglet de catégorie d’objets propose des outils de révision et de modification de la conception conçus spécifiquement pour la catégorie d’objets sélectionnée. Toutes les informations présentées dans la fenêtre Project Explorer sont mises à jour lorsqu’une modification quelconque de la conception est appliquée dans Civil 3D.
Chaque onglet de catégorie d’objets est généralement divisé en deux ou trois volets personnalisables.
Volet Liste des objets

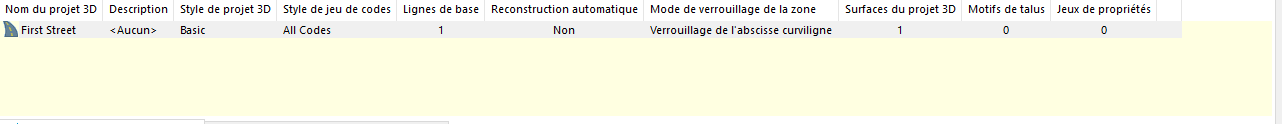

Liste des objets de la catégorie d’objets sélectionnée et paramètres clés pour chaque objet de la liste. Vous pouvez modifier les paramètres en surbrillance sur un arrière-plan blanc directement dans Project Explorer en double-cliquant sur la valeur affichée. Les objets affichés en rouge indiquent la présence d’une violation de conception quelconque. Placez le curseur de la souris sur un objet de ce type pour afficher une info-bulle qui fournit des informations supplémentaires sur la nature de la violation.
Volet Listes des sous-objets

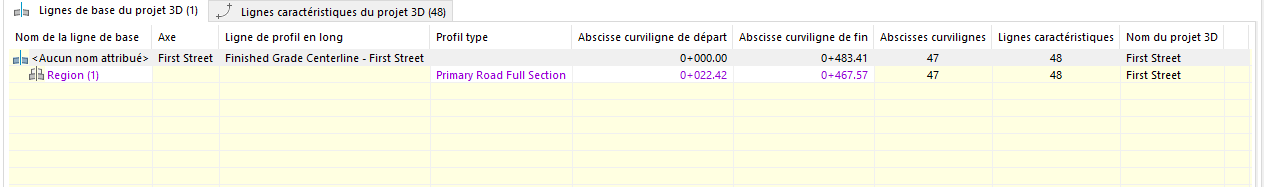

Le volet de la liste des sous-objets contient une liste à laquelle viennent s’ajouter les objets que vous sélectionnez dans l’interface utilisateur. La nature de chaque sous-objet de la liste dépend du type d’objet sélectionné, notamment des points, des segments de parcelle, des lignes de base et des zones de projet 3D, des triangles de surface, des cellules de surface et des entités d’axe ou de ligne de profil en long. Là encore, vous pouvez modifier les paramètres des sous-objets en surbrillance sur un arrière-plan blanc directement à partir de Project Explorer en double-cliquant sur la valeur affichée. Les éléments de sous-objet affichés en rouge indiquent la présence d’une violation de conception quelconque. Placez le curseur de la souris sur un sous-objet de ce type pour afficher une info-bulle qui fournit des informations supplémentaires sur la nature de la violation.
Volet Dessin de profil en long ou Dessin de profil en travers
Certaines catégories d’objets incluent un dessin de profil en long ou un dessin de profil en travers dynamique dans la partie supérieure de la fenêtre. Ces vues permettent d’afficher l’objet sélectionné dans une ligne de profil en long ou une ligne de profil en travers sans devoir dessiner un dessin de profil en long ou un dessin de profil en travers. Les vues réagissent lorsqu’une mise à jour est requise et elles incluent un certain nombre d’outils conçus pour vous aider à mieux comprendre la structure sous-jacente du contenu affiché. Pour plus d’informations, reportez-vous à la rubrique sur les dessins de profils en long et les dessins de profils en travers.
raccourcis clavier
La fenêtre Project Explorer propose des raccourcis clavier qui permettent d’identifier et de localiser facilement des objets et des parties d’objets. La plupart de ces outils sont également disponibles dans un menu contextuel accessible à partir de chaque élément d’objet ou de sous-objet répertorié dans l’interface utilisateur de Project Explorer.
Catégories d’objets prises en charge
Dans la partie supérieure de la fenêtre Project Explorer, les onglets de catégories d’objets affichent le nombre d’objets de chaque catégorie d’objets. Les catégories d’objets Civil 3D actuellement prises en charge sont les suivantes :
- Axes (et lignes de profil en long)
- Profils types (et éléments de profil type)
- Projets 3D (y compris les lignes de base, les zones et les lignes caractéristiques de terrain du projet 3D)
- Groupes de points
- Surfaces
- Lignes caractéristiques de terrain du site
- Parcelles
- Réseaux de canalisations (y compris les regards et les canalisations)
- Réseaux sous pression
- Groupes de tabulations (y compris les tabulations et les lignes de profil en travers)
- Blocs AutoCAD
Jeux d’objets
La dernière catégorie d’objets de l’interface utilisateur de Project Explorer concerne les jeux d’objets définissables dans Project Explorer et qui permettent de contrôler l’exportation de plusieurs rapports, feuilles de calcul, tables AutoCAD dynamiques ou statiques et dessins 2D AutoCAD.
