Autodesk Inventor Nastran propose une gamme d'éléments de construction de modèles d'éléments finis utilisables à partir d'une géométrie créée. Trois principaux groupes d'éléments finis sont disponibles dans Inventor Nastran.
- Solides
- Coques
- Lignes
Inventor Nastran prend en charge différentes combinaisons de maillages, telles que :

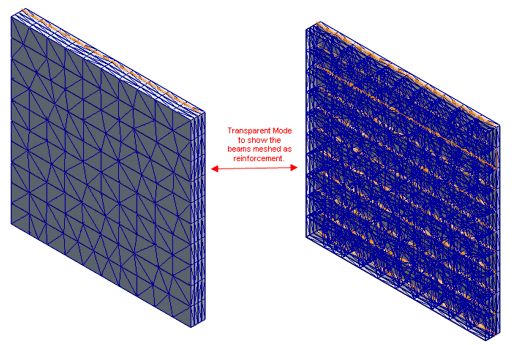

- Maillage combiné de poutres et de solides. Par exemple, la dalle en béton où les armatures des poutres sont maillées dans le maillage de solides en sélectionnant leurs arêtes, comme illustré dans l'image ci-dessous.
- Maillage combiné de poutres et de coques. Ici, nous pouvons avoir deux cas différents de maillage combiné de coques et de poutres :

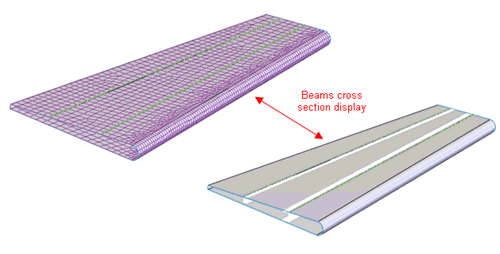

- Exemple 1 : une aile d'avion dont la peau est maillée avec des coques et les raidisseurs C sont maillés en tant que poutres à la section C, comme illustré ci-dessous.

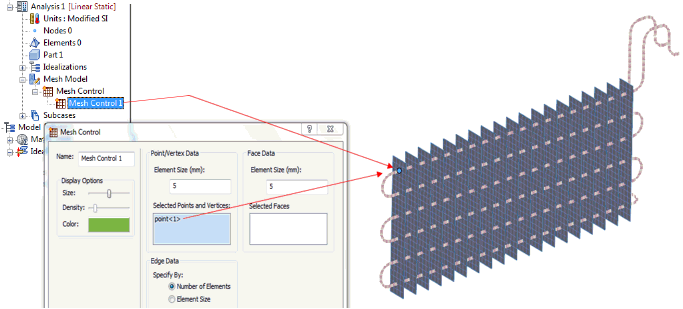

- Exemple 2 : un échangeur de chaleur qui se compose de plaques maillées en tant que coques et de tubes et tuyaux d'intersection maillés en tant qu'éléments tuyaux. Pour la connectivité, nous devons avoir un point 3D d'intersection avec le contrôle de maillage comme indiqué dans l'image ci-dessous.

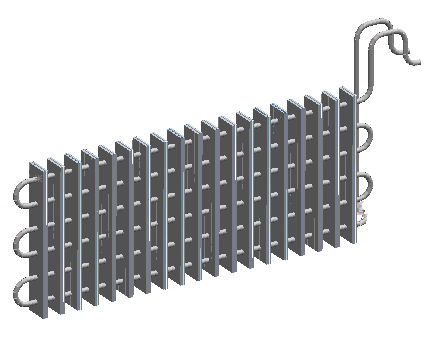

L'échangeur de chaleur avec la section affichée est illustré ci-dessous.
- Exemple 1 : une aile d'avion dont la peau est maillée avec des coques et les raidisseurs C sont maillés en tant que poutres à la section C, comme illustré ci-dessous.

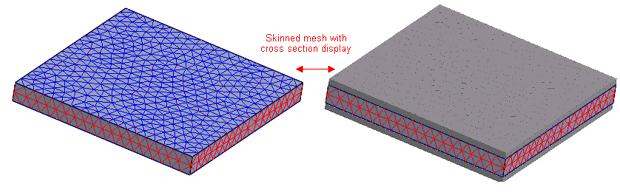

- Maillage combiné de solides et de coques couramment appelé Maillage avec peau.

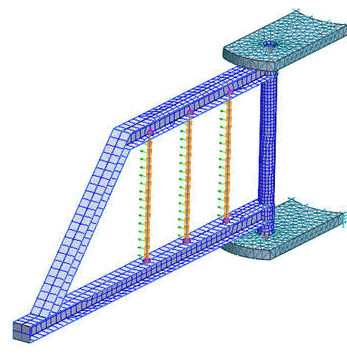

- Maillage combiné de poutres, de coques et de solides couramment appelé Maillage mixte.

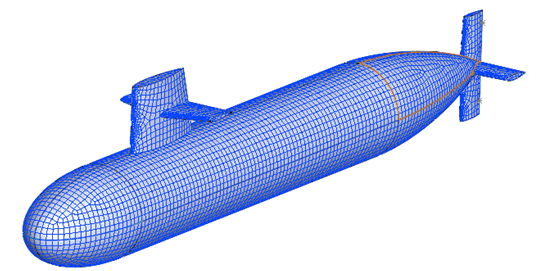

- Maillage combiné de coques couramment appelé Maillage continu de coques.
