Come impostare gli offset orizzontale e verticale di un tratteggio di superficie

Per specificare gli offset verticale e orizzontale di un tratteggio di superficie, attenersi alla procedura indicata di seguito.

Per aggiungere una sostituzione ad un tratteggio di superficie, è necessario assegnare un materiale di tratteggio di superficie all'oggetto. Un tratteggio di superficie su un oggetto può essere generato da un materiale assegnato o dalle proprietà di visualizzazione dell'oggetto o dello stile di oggetto.

Se il tratteggio di superficie è generato dalle proprietà di visualizzazione dell'oggetto anziché dall'assegnazione del materiale, non sarà possibile sostituirlo sulle singole facce. Dopo avere selezionato la faccia dell'oggetto appare un messaggio di errore.

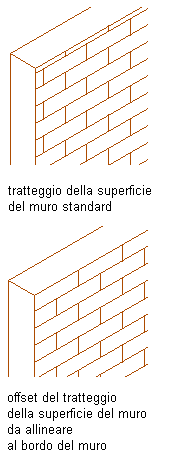

La modifica degli offset di un tratteggio di superficie consente di regolare il modello di tratteggio sulle singole facce, per consentire l'allineamento con i bordi delle facce oppure per migliorare l'aspetto del tratteggio.

Impostazione dell'offset di tratteggio di superficie e dell'allineamento

  1. Selezionare l'oggetto per il quale si desidera modificare l'offset del modello di tratteggio, quindi scegliere scheda <Oggetto>gruppo Tratteggio di superficieAggiungi sostituzione.
  2. Selezionare la faccia dell'oggetto in cui si desidera modificare l'offset del modello di tratteggio.

    La faccia selezionata viene contornata da un profilo.

  3. Specificare le aree interessate dalle sostituzioni.
    Per... Procedere nel modo seguente...
    Sostituire soltanto la faccia selezionata dell'oggetto In Facce, selezionare Soltanto la faccia <direzione> selezionata. Ad esempio, per applicare una sostituzione di tratteggio di superficie soltanto alla faccia anteriore selezionata di un muro, si deve selezionare Soltanto la faccia anteriore selezionata.
    Sostituire tutte le facce dell'oggetto nella stessa direzione In Facce, selezionare Tutte le facce<direzione>. Ad esempio, per applicare una sostituzione di tratteggio di superficie a tutte le facce superiori di una colonna selezionata, si deve selezionare Tutte le facce superiori.
  4. Specificare gli offset orizzontale e verticale del tratteggio di superficie
  5. Fare clic su OK.
