È possibile visualizzare la posizione degli oggetti in relazione alle viste sezioni aggiungendo proiezioni e intersezioni alle viste sezioni.

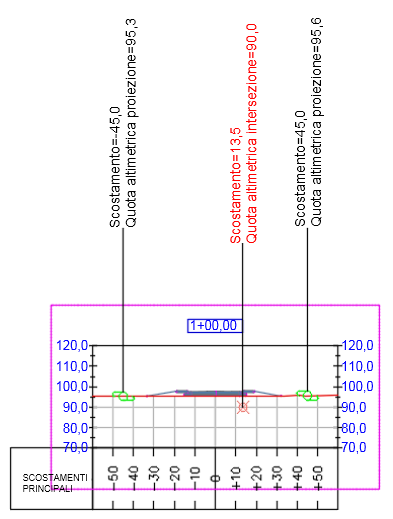

La seguente illustrazione mostra le proiezioni su entrambi i lati del modellatore al livello del terreno esistente e un'intersezione al di sotto del livello del terreno.
I seguenti tipi di oggetto possono essere visualizzati come proiezioni e/o intersezioni nelle viste sezioni:
| Tipo di oggetto | Proiezione | Intersezione |
|---|---|---|
| Autodesk Civil 3D, punti di COGO | Sì | Sì |
| Punti AutoCAD | Sì | Sì |
| Solidi 3D | Sì | Sì |
| blocchi | Sì | Sì |
| blocchi multivista | Sì | Sì |
| Polilinee 3D | No | Sì |
| linee caratteristiche | No | Sì |
| figure di rilievo | No | Sì |
Per le reti di condotte, la proiezione in viste segue una procedura distinta. Per ulteriori informazioni, vedere Informazioni sulla visualizzazione delle reti di condotte nelle viste profilo e Informazioni sulla visualizzazione di reti di condotte nelle viste sezioni.
Proiezioni e intersezioni
È possibile visualizzare proiezioni e intersezioni nelle viste sezioni.
- Le intersezioni possono essere visualizzate nelle viste sezioni per gli oggetti che intersecano le linee di sezione o si trovano all'interno della tolleranza di intersezione. Un'intersezione è un contrassegno nella vista sezioni che mostra la posizione in cui l'oggetto attraversa la linea di sezione. Se un oggetto non attraversa una linea di sezione nella vista di pianta o se non si trova all'interno della tolleranza di intersezione, non viene creata un'intersezione per tale oggetto nella vista sezioni.
Un oggetto non lineare (ad esempio un blocco) interseca una linea di sezione se il suo grip centroide attraversa la linea di sezione oppure se si trova all'interno della tolleranza di intersezione.
È possibile specificare un valore di tolleranza di intersezione nella finestra di dialogo Modifica impostazioni oggetti - Viste sezioni per controllare la vicinanza del grip centroide di un oggetto alla linea di sezione perché possa essere considerata intersecante.
Nota: La tolleranza di intersezione non si applica ai solidi 3D, alle polilinee 3D, alle linee caratteristiche o alle figure di rilievo, che sono considerati intersecanti solo se attraversano una linea di sezione. - È possibile visualizzare le proiezioni nelle viste sezioni per gli oggetti che si trovano all'interno della larghezza delle sezioni campionate o che soddisfano le regole di proiezione specificate quando è stata eseguita la proiezione su più viste sezioni.
Nota: Le polilinee 3D, le linee caratteristiche e le figure di rilievo possono essere visualizzate come intersezioni, ma non come proiezioni.
Modifica di oggetti proiettati
La posizione della progressiva di un oggetto proiettato riflette sempre la posizione dell'oggetto di origine, pertanto può essere modificata solo spostando l'oggetto di origine.
Gli stili e le quote altimetriche degli oggetti proiettati possono essere modificati nella scheda Proiezioni e intersezioni della finestra di dialogo Proprietà vista sezioni e nella scheda Proiezioni della finestra di dialogo Proprietà vista profilo.
La quota altimetrica di un oggetto proiettato può essere impostata su Utilizza oggetto. Questa è un'impostazione dinamica che assicura che la quota altimetrica dell'oggetto proiettato e l'oggetto di origine siano uguali. Se l'oggetto di origine viene modificato, le modifiche si riflettono sull'oggetto proiettato. È anche possibile impostare le quote altimetriche in modo che corrispondano ad una superficie (per le proiezioni nella vista sezioni) o ad una superficie o profilo (per le proiezioni nella vista profilo).
La quota altimetrica di alcuni oggetti proiettati può essere modificata mediante i grip. Fanno eccezione tre tipi di oggetti nelle viste profilo:
- Figure di rilievo
- Linee caratteristiche incorporate in un modellatore
- Linee caratteristiche dinamiche ad un tracciato
La modifica tramite grip di vertici di linee caratteristiche i polilinee 3D in una vista profilo cambia anche le quote altimetriche degli oggetti di origine nella vista piana. Questa funzionalità è utile per modificare le linee caratteristiche in relazione ai profili. I grip vengono visualizzati su polilinee 3D solo se la quota altimetrica è impostata su Utilizza oggetto.
Gli oggetti blocco o punto di modifica tramite grip nelle viste profilo o sezioni non ha alcun effetto sulle quote altimetriche degli oggetti di origine, ma interrompe il collegamento dinamico alla quota altimetrica dell'oggetto di origine. L'impostazione di Opzioni quota altimetrica cambia in Manuale. In qualsiasi momento è possibile cambiare questa impostazione in Utilizza oggetto o far corrispondere una superficie o un profilo specifico.
Gli stili oggetto ed etichetta di un oggetto proiettato sono indipendenti dagli stili utilizzati dall'oggetto di origine in vista piana.
Proiezione dei blocchi multivista
La visualizzazione di un blocco multivista in una sezione o in un profilo dipende dallo stile di proiezione. Per ogni stile di proiezione sono disponibili più rappresentazioni di visualizzazione, in base a cui viene stabilito il tipo di rappresentazione del blocco multivista in contesti diversi. Ciascuna rappresentazione di visualizzazione contiene un insieme di blocchi viste che rappresentano l'oggetto nelle diverse direzioni vista. A ciascun blocco viste è associato un flag che indica se il blocco viene disegnato in una delle direzioni vista.
Quando in Autodesk Civil 3D viene disegnato un blocco multivista, viene eseguito il processo descritto di seguito:
- La direzione vista e la rappresentazione di visualizzazione vengono ricavate dallo stile di proiezione.
- Vengono ottenuti i blocchi viste validi per la rappresentazione di visualizzazione.
- I blocchi viste vengono confrontati con la direzione vista specificata e vengono raccolti i blocchi visibili.
- I blocchi viste visibili vengono ruotati e amplificati in senso verticale in base alle esigenze.
- I blocchi viste visibili vengono disegnati nella vista sezioni o profilo.
