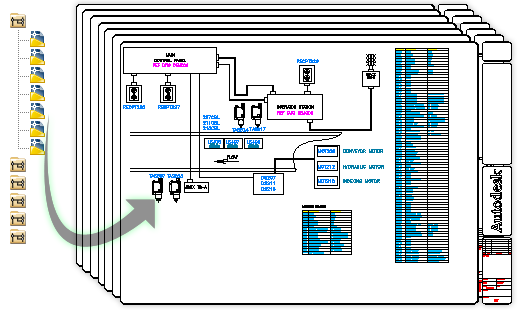

プロジェクトとは、相互に関連性を持つ電気図面のセットです。プロジェクト ファイルには、図面セットを構成する AutoCAD 図面ファイル名の一覧が記述されています。プロジェクトは必要な数だけ作成できますが、アクティブになるプロジェクトは一度に 1 つのみです。
AutoCAD Electrical ツールセット プロジェクト ファイル:
- 拡張子が .WDP のテキスト ファイルです。任意の名前を付け、任意のパスに保存できます。
- プロジェクトに含まれる各図面の絶対パスの一覧が記述されています。
- [プロジェクト マネージャ]で定義したフォルダ構造が記述されています。フォルダ構造によって、AutoCAD Electrical ツールセット で使用する図面を整理できます。
- 各図面に割り当てられている説明、セクション、サブセクションの値が記述されています。
- プロジェクト ファイルには、新しい図面を作成してプロジェクトに追加するときに参照できる既定の設定が記述されています。
作成したプロジェクト ファイルは、任意のフォルダに保存できます。プロジェクト ファイルの既定のフォルダは、環境設定ファイルの WD_PROJ 設定で指定されているフォルダです。
プロジェクト マネージャ
[プロジェクト マネージャ]は、プロジェクトおよびプロジェクトに含まれている図面の作業を行うための付属ツールです。[プロジェクト マネージャ]はパレットであるため、他のコマンドを使用している間も画面に表示することができます。また、ドッキングしたり、サイズを変更したり、自動的に非表示にすることができます。[プロジェクト マネージャ]では、次の操作を実行できます。
- プロジェクトを作成、開く、変更する
- プロジェクトの設定を変更する
- 図面を作成、開く、プレビューする
- プロジェクトに図面を追加する
- 図面の順序を変更する
注: プロジェクト全体の操作時には、プロジェクトの図面リストに表示されている順序で、各図面が処理されます。AutoCAD Electrical ツールセット
- プロジェクトをパブリッシュする
- プロジェクト内の図面のプロジェクト表題欄を更新する
- プロジェクトの保留中のタスクを実行する
[図面リストの表示設定]ツールを使用して、[プロジェクト マネージャ]に図面を表示する方法を変更できます。既定では、図面はプロジェクト図面リストの図面ファイル名によって識別されます。
プロジェクト内で図面を整理する
フォルダを[プロジェクト マネージャ]ビューに追加して、プロジェクト内の図面を整理できます。
- プロジェクト内のフォルダ数およびフォルダ レベル数に制限はありません。
- 再整理するには、[プロジェクト マネージャ]内でフォルダや図面をドラッグ アンド ドロップします。
- [プロジェクト マネージャ]でフォルダの名前を変更します。
注: 同一レベルではフォルダ名は重複できません。ただし、異なるレベルでは同一の名前を再利用できます。
- プロジェクト全体に対する機能を実行しているときに、処理する図面をフォルダごと選択します。
- プロジェクト表題欄の更新、図面リスト レポート、およびパブリッシュを実行する場合は、処理する図面を事前に選択します。
最近開いたプロジェクトを使用する
[プロジェクト マネージャ]には、開いているプロジェクトのリストが表示されます。アクティブなプロジェクトがリストの一番上に配置されます。最近使用したプロジェクトのリストは、ユーザ フォルダ(¥Users¥{ユーザ名}¥AppData¥Roaming¥Autodesk¥AutoCAD Electrical {バージョン}¥{リリース}¥{国コード}¥Support¥User¥)にある lastproj.fil という名前のテキスト ファイルに保存されます。
このファイルの各行には、各プロジェクトの次の情報が記述されます。
- プロジェクト名とパス
- プロジェクトの説明 1 ～ 4
- プロジェクトの状態:
- "2" = アクティブ
- "1" = 開いている
- "0" = 開いていないが、[最近使用したプロジェクト]ダイアログ ボックスで使用可能
