No nível de subobjeto Aresta de um objeto Patch editável, é possível selecionar uma ou várias arestas e movê-las, rotacioná-las e dimensioná-las usando os métodos padrão. Também é possível manter pressionada a tecla Shift e arrastar uma aresta para criar um novo patch. Manter pressionada a tecla Shift durante a extrusão da aresta cria um novo elemento.
Procedimentos
Para desbloquear arestas internas:
- Em Nível de patch, é possível alterar o padrão de cada patch clicando com o botão direito do mouse em um patch e escolhendo Interior manual no quadrante Ferramentas 1 (superior esquerdo) do menu quad. A partir daí, ao mover uma aresta de limite, as arestas internas são afetadas de uma forma não linear. As arestas internas não são mais bloqueadas para a aresta de limite.
Aviso: Se você repuser as definições padrão de um patch, as alterações causadas por Interior manual se perderão.
Quando você move uma aresta externa ou de limite de um patch, as arestas internas adjacentes são normalmente “bloqueadas” para que se movam em paralelo com a aresta de limite. Geralmente, isso é útil porque fornece uma transição uniforme ao longo do patch. Esse padrão é conhecido como Interior automático.
Interface
Implementação Seleção
- Selecionar arestas abertas
-
Seleciona todas as arestas usadas somente por um patch. É possível usar esta opção para solucionar uma superfície; as arestas abertas serão realçadas.
Para obter informações sobre os outros controles dessa implementação, consulte a implementação Seleção (Patch editável).
Implementação Seleção suave
Consulte Implementação de seleção suave para obter informações sobre as configurações de implementação de seleção suave.

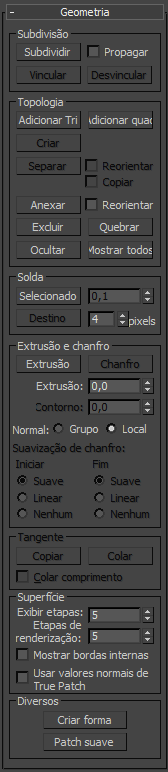

Implementação Geometria
Consulte a implementação Geometria (Patch) para obter descrições detalhadas desses controles.
