Também é possível mover e girar as alças de , afetando, assim, as formas das correções conectadas ao vértice.
Procedimentos
Para transformar vértices ou vetores:
- No nível de Patch (Vértice), com a implementação Seleção
grupo Filtro Vértices ativada, selecione vértices no objeto de patch que você deseja transformar.
Os vértices e seus vetores aparecem.
- Desative um dos filtros, deixando o outro ativado, e escolha uma transformação.
Um cursor de transformação aparece quando você move sobre um vértice ou vetor no conjunto de seleção. É possível alternar entre os filtros para transformar alternativamente um componente.
Para alternar os tipos de vértice:
- Clique com o botão direito do mouse em um vértice de correção.
- Escolha entre os comandos no menu quadrado. O quadrante Ferramentas 1 (superior esquerdo) inclui duas opções específicas aos vértices de correção:
- Coplanar: Se você definir a propriedade do ponto de controle de uma correção como coplanar, será como bloquear a alça do vetor de saída desse ponto. Mover uma alça anexada a um vértice coplanar faz com que os vetores opostos ajustem suas posições para manter uma superfície coplanar. Esta é a opção padrão e proporciona transições suaves entre as superfícies.
- Canto: Se você definir a propriedade do ponto de controle de uma correção como canto, ela desbloqueará a alça do vetor de saída, portanto é possível criar um intervalo descontínuo na superfície da correção.
Para alternar os tipos de vértice de Coplanar para Canto, execute um dos procedimentos a seguir:
- Mantenha pressionada a tecla Shift enquanto move uma alça de um vértice coplanar.
Isso altera o tipo de vértice para Canto.
Se Bloquear alças estiver desativado (o padrão), Shift+mover "quebra" a alça, permitindo que ela se mova de forma independente.
Se Bloquear alças estiver ativado, as alças permanecerão bloqueadas em sua relação coplanar. No entanto, o vértice ainda é alternado para Canto, e a desativação de Bloquear alças permite mover as alças de forma independente.
- Clique com o botão direito do mouse no vértice e, em seguida, selecione Canto no menu quadrado.
Para excluir um vértice:
- No nível de Patch (vértice), selecione um vértice.
- Clique em Excluir.
O vértice e todas as correções que compartilham esse ponto de controle são excluídos.

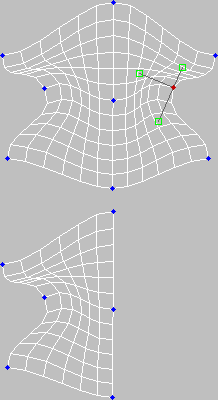

Excluindo vértices
Para soldar vértices:
- No nível de Patch (Vértice), selecione dois vértices válidos em diferentes patches.
- Defina o Limite de solda como um valor ao menos igual à distância entre os vértices selecionados.
- Clique em Selecionado.
Os dois vértices se movem juntos e se unem.

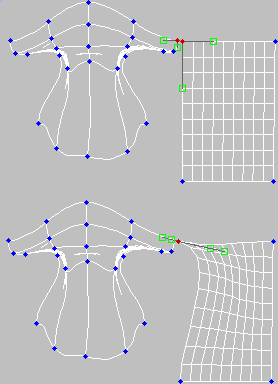

Soldando vértices
Para transformar os vértices interiores:
- No Nível de correção, é possível alterar o padrão em cada correção, clicando com o botão direito do mouse e escolhendo Interior manual no menu de atalho. Isso permite selecionar e transformar vértices interiores individuais. Esses vértices aparecem como quadrados amarelos nas viewports.
Aviso: Se você retornar uma correção ao padrão, as alterações feitas devido ao interior manual serão perdidas.Nota: Alguns objetos são definidos automaticamente para Interior manual quando convertidos em objetos de correção. Em tais casos, você pode ver todos os vértices interiores indo para o nível de subobjeto de vértice.
Usando padrões do programa, você pode selecionar somente os vértices e vetores na aresta exterior ou limite de uma correção. Esse padrão é conhecido como Interior automático.
Em alguns casos, você pode mover os vértices interiores. Por exemplo, você pode desejar posicionar a curvatura de uma correção sem subdividir a correção.
Interface
Implementação Seleção
Para obter informações sobre os controles nesta implementação, consulte Implementação de Seleção (Patch Editável).
Implementação Seleção suave
Consulte Implementação de seleção suave para obter informações sobre as configurações de implementação de seleção suave.

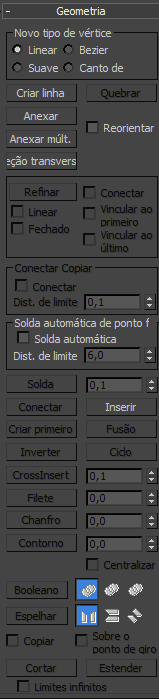

Implementação Geometria
Consulte a implementação Geometria (Patch) para obter descrições detalhadas desses controles.
Implementação de propriedades de superfície
Grupo Editar cores de vértice
Use estes controles para atribuir os valores de cor, de cor de iluminação (sombreamento) e de alfa (transparência) dos vértices selecionados.
- Cor
-
Clique na amostra de cor para alterar a cor dos vértices selecionados.
- Iluminação
-
Clique na amostra de cor para alterar a cor de iluminação dos vértices selecionados. Isso permite alterar a cor das sombras sem alterar as cores do vértice.
- Alfa
-
Permite atribuir um valor alfa (transparência) para os vértices selecionados.
O valor do girador é uma percentagem; zero é completamente transparente e 100 é completamente opaco.
Grupo Selecionar vértice por
- Botões de opção Cor e Iluminação
-
Esses botões determinam se selecionar vértices pelos valores de cor do vértice ou pelos valores de iluminação do vértice.
- Amostra de cor
-
Exibe o seletor de cores, em que é possível especificar uma cor para correspondência.
- Selecionar
-
Dependendo de qual botão de opções seja selecionado, seleciona todos os vértices cujos valores de cor ou de iluminação de vértice coincidam com a amostra de cor ou estejam dentro da faixa especificada pelos giradores RGB.
- Intervalo
-
Especifica um intervalo para a correspondência de cor. Todos os três valores RGB na cor de vértice ou na iluminação devem coincidir com a cor especificada pela amostra de cor em Selecionar por cor do vértice ou devem estar dentro de mais ou menos os valores nos giradores de faixa. Padrão=10.
