Superfície de varredura de 1 cerca

As superfícies de varredura são construídas a partir de curvas. Uma superfície de varredura de 1 cerca utiliza, pelo menos, duas curvas. Uma curva, a "cerca", define uma borda da superfície. As outras curvas definem as seções transversais da superfície.

• Selecionar um objeto NURBS. > painel Modificar > Criar implementação de Superfícies > caixa de diálogo do grupo de Superfícies Dependentes > 1 Cerca
• Selecionar um objeto NURBS. > painel Modificar > caixa de ferramentas NURBS > (Criar varredura de 1 cerca)

Superfície de varredura de 1 cerca

.

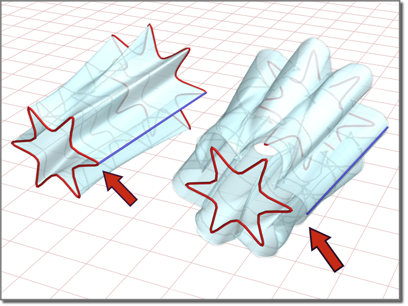

Alterar a posição da cerca pode alterar a forma da superfície.

As curvas de seção transversal deveriam fazer a intersecção com a curva da cerca. Se as seções transversais não fizerem a intersecção com a cerca, a superfície resultante é imprevisível. Além disso, o ponto inicial da cerca e o ponto inicial da primeira curva transversal devem coincidir. Utilize snaps de NURBS para realizar isto.

Anexação automática de curva

Quando se cria uma varredura de 1 cerca, é possível selecionar as curvas que ainda não são subobjetos do modelo NURBS ativo. Você pode selecionar outra curva ou spline objeto na cena. Quando você seleciona essa curva, ela se conecta ao objeto atual como se você tivesse usado o botão Anexar.

Aviso: Se a curva que você anexar for um subobjeto de outro modelo NURBS, todo o modelo (isto é, o objeto NURBS pai da curva) também será anexado.

À medida que você move o mouse sobre uma curva que não faz parte do objeto NURBS ativo, o cursor muda de forma para indicar que você pode escolher a curva, mas a curva não é realçada em azul.

Procedimentos

Para criar uma varredura de 1 cerca:

1. Criar as curvas que definem a superfície que deseja criar.
2. Na caixa de ferramentas de NURBS, ative (Criar varredura de 1 cerca).
3. Clique na curva para usar como cerca, depois clique em cada uma das curvas de seção transversal. Clique com o botão direito do mouse para finalizar a criação.

   A varredura é interpolada suavemente entre as seções transversais, seguindo o contorno definido pela cerca.



   Conforme se clica nas curvas, os nomes aparecem nas listas na implementação de criação de Superfície de Varredura de 1 Cerca. A ordem na qual se clica nas curvas pode afetar a forma da superfície de varredura.

Exemplo: Para criar uma varredura de 1 cerca com anexo automático:

1. Vá para o painel Criar, crie dois VC independentes ou curvas NURBS do ponto.
2. Vá para o painel Modify. Na caixa de ferramentas de NURBS, clique para ativar (Criar Varredura de 1 Cerca).
3. Selecione as curvas na ordem apropriada para a varredura.

   A varredura é criada. Não é preciso retrair as curvas para uma superfície NURBS ou anexá-las a um modelo NURBS existente.

   À medida que você move o mouse sobre uma curva que não faz parte do objeto NURBS ativo, o cursor muda de forma para indicar que você pode escolher a curva, mas a curva não é realçada em azul.

Interface

Enquanto um subobjeto da varredura de 1 cerca, uma implementação com parâmetros de varredura de 1 cerca é exibida. Esta implementação aparece somente quando um subobjeto de varredura de 1 cerca é selecionado. Não é possível editar mais que uma varredura de 1 cerca por vez, de maneira diferente dos outros subobjetos de NURBS, a implementação não aparece quando vários subobjetos de varredura de 1 cerca são selecionados.

Dica: Quando se edita um subobjeto de varredura de 1 cerca, feche a implementação da Superfície Comum para vê-la com mais facilidade.

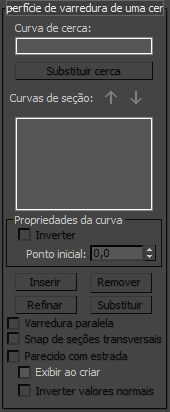

Implementação da Superfície de Varredura de 1 Cerca (hora de criação)

Curva da Cerca

Mostra o nome da curva selecionada para ser a cerca.

Substituir a Cerca

(desativado).

Curvas de seção

Essa lista mostra os nomes das curvas de seção transversal, na ordem em que são clicados. É possível selecionar uma curva ao clicar em seu nome na lista. Viewports, Exibir a curva selecionada em azul.

Botões de seta

Utilize para alterar a ordem das curvas de seção na lista. Selecione uma curva na lista e, a seguir, utilize as setas para mover a seleção para cima ou para baixo.

Propriedades de curva de grupo

Estes controles afetam as curvas individuais selecionadas na lista de Curvas de Seção, em vez de propriedades da superfície de varredura em geral. Eles são habilitados somente quando uma curva é selecionada na lista de Curvas de Seção.

Inverter

Quando definido, inverte a direção da curva selecionada.

Ponto inicial

Ajusta a posição do ponto inicial da curva. Isso pode ajudar a eliminar torções ou "deformações" indesejadas na superfície.

Esse controle estará desativado se a curva não for uma curva fechada.

Enquanto você estiver ajustando pontos iniciais, uma linha azul pontilhada é exibida entre elas, para mostrar o alinhamento. A superfície não é exibida, portanto ela não desacelera o ajuste. Quando você solta o botão do mouse, a superfície reaparece.

Inserir

(Desativado).

Remover

Remove uma curva da lista. Selecione a curva na lista e, a seguir, clique em Remover.

Refinar

(Desativado).

Substituir

(desativado).

Varredura Paralela

Quando ativada, garante que a superfície de varredura normal é paralelo ao corrimão.

Seções transversais de snap

Quando ativadas, as curvas de seção transversal são convertidas para que façam a intersecção com a cerca. A primeira seção transversal é convertida para o início da cerca e a última, para o final. As seções transversais no meio são convertidas para abordar o corrimão no ponto mais próximo ao final das curvas de seção transversal.

Quando as Seções Transversais de Snap estiverem ativadas, a varredura segue exatamente a curva da cerca. Isso facilita a construção de superfícies de varredura de 1 cerca.

Semelhante à estrada

Quando ativada, a varredura utiliza um vetor para cima constante para as seções transversais girarem de forma uniforme quando se desloquem pela cerca. Em outras palavras, as seções transversais são como um carro em uma rodovia ou uma câmera seguindo uma restrição de caminho. Padrão=desativado.

Ao editar a superfície, é possível controlar o ângulo de inclinação. O vetor para cima aparece como uma meta-alça amarela (similar às superfícies de torno para centro de rotação). Para alterar o ângulo do vetor para cima, utilize Girar para alterar o ângulo da meta-alça.

Exibir ao criar

Quando ativada, a superfície de varredura é exibida enquanto é criada. Quando desativada, a varredura podem ser criada mais rapidamente. Padrão=desativado.

Inverter normais

Inverte a direção dos normais da varredura.

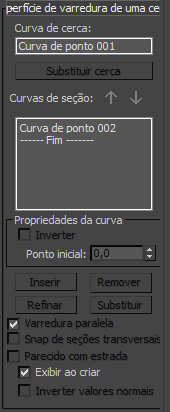

Implementação da superfície de varredura de 1 cerca (hora de modificação)

Curva da Cerca

Mostra o nome da curva selecionada para ser a cerca.

Substituir a Cerca

Permite substituir a curva da cerca. Clique neste botão e, a seguir, em uma viewport, clique na curva para utilizar como a nova cerca.

Curvas de seção

Essa lista mostra os nomes das curvas de seção transversal, na ordem em que são clicados. É possível selecionar uma curva ao clicar em seu nome na lista. Viewports, Exibir a curva selecionada em azul.

Botões de seta

Utilize para alterar a ordem das curvas de seção na lista. Selecione uma curva na lista e, a seguir, utilize as setas para mover a seleção para cima ou para baixo.

Propriedades de curva de grupo

Estes controles afetam as curvas individuais selecionadas na lista de Curvas de Seção, em vez de propriedades da superfície de varredura em geral. Eles são habilitados somente quando uma curva é selecionada na lista de Curvas de Seção.

Inverter

Quando definido, inverte a direção da curva selecionada.

Ponto inicial

Ajusta a posição do ponto inicial da curva. Isso pode ajudar a eliminar torções ou "deformações" indesejadas na superfície.

Esse controle estará desativado se a curva não for uma curva fechada.

Enquanto você estiver ajustando pontos iniciais, uma linha azul pontilhada é exibida entre elas, para mostrar o alinhamento. A superfície não é exibida, portanto ela não desacelera o ajuste. Quando você solta o botão do mouse, a superfície reaparece.

Inserir

Acrescenta uma curva para a lista da seção. Clique para ativar a inserir e, a seguir, clique na curva. A curva é inserido antes de a curva selecionada. Para inserir uma curva na extremidade, realce o "--- -End - ----" marcador na lista.

Remover

Remove uma curva da lista. Selecione a curva na lista e, a seguir, clique em Remover.

Refinar

Efetua o ajuste fino da superfície de varredura de 1 cerca. Clique para ativar Refinar e, a seguir, clique em uma curva iso na superfície. (Quando arrastar o cursor do mouse sobre a superfície, as curvas da seção disponíveis são realçadas.) A curva em se clica é convertida a uma Curva de VC e inserida na varredura e na lista de seção. Quando se faz o ajuste fino de uma curva de ponto, refinar uma varredura pode alterar levemente a curvatura da superfície. Quando tiver refinado a superfície ao adicionar uma curva de seção transversal, é possível utilizar Editar curvas para alterar a curva.

Substituir

Permite substituir a curva selecionada. Selecione uma curva na lista, clique neste botão e, a seguir, selecione a nova curva.

Varredura Paralela

Quando ativada, garante que a superfície de varredura normal é paralelo ao corrimão.

Seções transversais de snap

Quando ativadas, as curvas de seção transversal são convertidas para que façam a intersecção com a cerca. A primeira seção transversal é convertida para o início da cerca e a última, para o final. As seções transversais no meio são convertidas para abordar o corrimão no ponto mais próximo ao final das curvas de seção transversal.

Quando as Seções Transversais de Snap estiverem ativadas, a varredura segue exatamente a curva da cerca. Isso facilita a construção de superfícies de varredura de 1 cerca.

Semelhante à estrada

Quando ativada, a varredura utiliza um vetor para cima constante para as seções transversais girarem de forma uniforme quando se desloquem pela cerca. Em outras palavras, as seções transversais são como um carro em uma rodovia ou uma câmera seguindo uma restrição de caminho. Padrão=desativado.

Ao editar a superfície, é possível controlar o ângulo de inclinação. O vetor para cima é exibido como uma meta-alça amarela (similar àquelas superfícies de torno para o centro de rotação). Para alterar o ângulo do vetor para cima, utilize Girar para alterar o ângulo da meta-alça.

Exibir ISO curvas

Quando definidas, as curvas iso do eixo V da varredura de 1 cerca são exibidas, bem como as curvas do eixo U usadas para construir o elevado. O V-axis curvas são somente para exibição. Não é possível usá-las para construção de superfície.

Edição de curvas

Permite editar a curva selecionada sem mudar para outro nível de subobjeto. Clique para ativar Editar curva. Os pontos ou VCs da curva são exibidos, bem como o controle treliça se a curva é uma curva de VC. Agora é possível transformar ou alterar os pontos ou VCs como se estivesse no ponto ou curva de VC de subobjetos de nível. Para terminar de edição da curva, clique em desativar Edição de curvas.

Dica: Quando se edita curvas em uma varredura de 1 cerca, desativar a exibição da varredura pode facilitar a visualização das curvas e melhorar o desempenho. Use Ctrl + D(enquanto a Substituição do Atalho do Teclado está ativada) para alternar a exibição dos subobjetos dependentes, incluindo as varreduras.

A superfície de varredura pode se desviar da curva, se editar uma curva em uma varredura ao aumentar o peso de VCs da curva. Você pode resolver isso ao refinar a curva de ponto onde a superfície desvia.
