Объект «Перпендикулярность ДФиР» позволяет определить, насколько близко пересечение элемента и базового элемента к прямому углу. На следующем примере показано, как создавать объект перпендикулярности ДФиР, используя две плоскости.
Создание объекта «Перпендикулярность ДФиР»
- Откройте группу контроля геометрии в последовательности измерения.
- Перейдите на вкладку «Геометрия» > панель «ДФиР» > «Ориентация» > «Перпендикулярность».
- Введите Имя измерения.

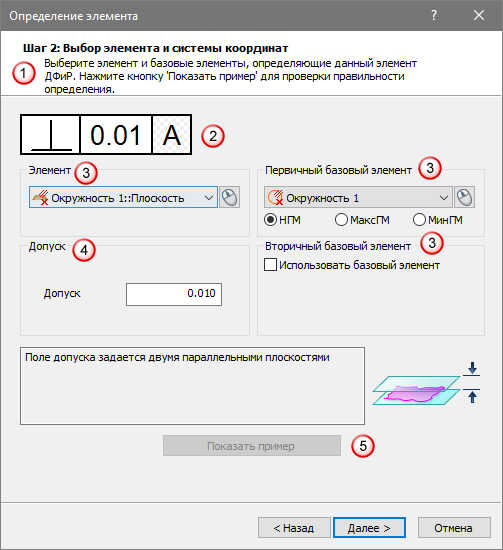

- Нажмите кнопку Далее, чтобы принять значения по умолчанию для углового допуска. Откроется диалог Определение элемента. Например:
В диалоге представлены следующие разделы:
Инструкции - содержит информацию о том, как пользоваться диалогом.
Рамка символов ДФиР, в которой представлена сводная информация об объекте ДФиР. Этот пример демонстрирует символ перпендикулярности и допуск 0,01 по диаметру в отношении СК А. Буква СК отображается на фоне с заливкой, указывая, что объект последовательности выбран в качестве СК. Если в качестве СК выбран объект Базовый элемент ДФиР, то фон будет белым.
Элемент и Базовый элемент - это области, которые позволяют задавать элемент для измерения и базовые элементы, по которым он должен быть проверен. Нажмите
, чтобы выбрать объект на виде матмодели с помощью мыши.
Допуск - поле, в котором задается допуск для объекта.

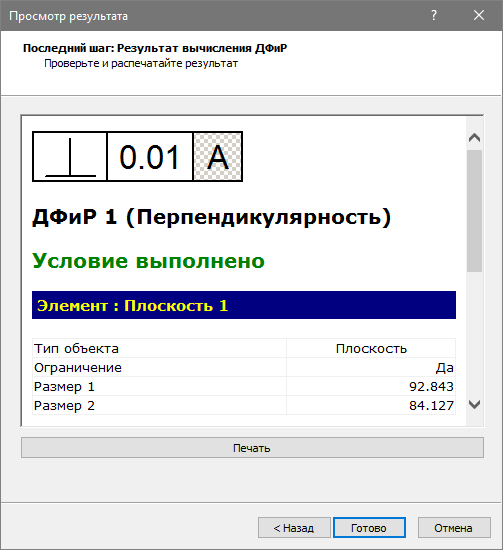

Показать пример - нажмите эту кнопку, чтобы открыть пример такого случая в отдельном окне. - Задайте параметры элементов, базовые элементы и допуск, затем нажмите Далее, чтобы открыть диалог Просмотр результата. Например:

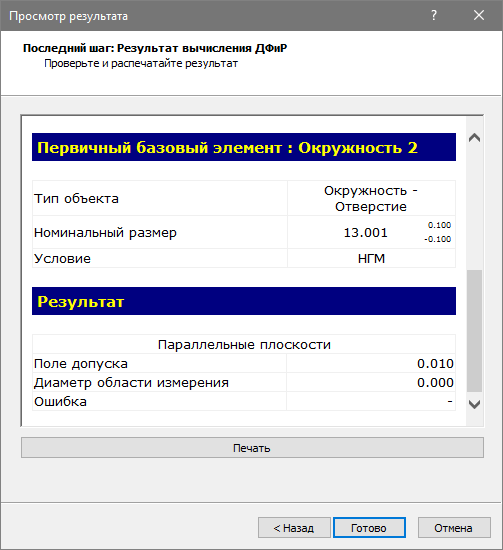

Прокрутите страницу вниз, чтобы просмотреть информацию о базовом объекте, поле допуска и значении ошибки. Например:
Если значение Диаметр области измерения меньше или равно значению Поле допуска плюс заданный запас, то измерение находится в пределах допуска. Можно добавить запас, если используется максимальное или наименьшее значение модификатора условия материала.
- Чтобы напечатать эту информацию, нажмите кнопку Печать.
- Нажмите Готово, чтобы добавить объект ДФиР в последовательность измерения.
