Чтобы отредактировать электрод:
- Дважды щелкните мышью по электроду или щелкните правой кнопкой мыши по электроду и в контекстном меню выберите опцию Изменить.

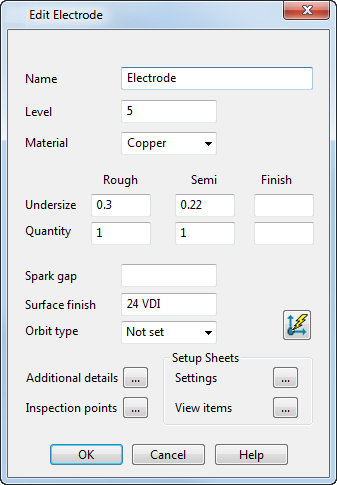

- С помощью диалога Изменить электрод можно редактировать свойства, не относящиеся к геометрии электрода.
Изменение данных значений не повлияет на физическую форму электрода.
- Имя - введите имя электрода.
- Слой - введите слой, на котором лежит электрод.
- Материал - выберите материал электрода.
- Припуск - введите Припуски электродов для Черновой, Получистовой и Чистовой обработки.
- Количество - введите количество электродов для Черновой, Полчистовой и Чистовой обработки в наборе электродов.
- Межэлектродный зазор — введите межэлектродный зазор.
- Шероховатость - введите шероховатость поверхности электрода.
- Тип орбиты - выберите в списке образец орбиты для управления движением головки станка в процессе электроэрозионной обработки.
- Задать вектор прожига - нажмите кнопку Задать вектор прожига
, чтобы открыть диалог Вектор прожига. Используйте этот диалог для редактирования типа вектора прожига, направления извлечения, глубины прожига и зазора вектора. Кроме того, вы можете запустить симуляцию извлечения электрода.
- Дополнительно - нажмите кнопку
, чтобы открыть диалог Дополнительные параметры электрода. Его можно использовать для обновления дополнительной информации, содержащейся в карте наладки.
- Точки измерения - нажмите кнопку для вызова диалога Точки измерения. Используйте этот диалог для редактирования точек измерения на существующем электроде.
- Карты наладки - нажмите кнопку , чтобы открыть диалог Управление картами наладки. Используйте опции диалога для изменения карт наладок.
- Просмотр объектов - нажмите кнопку , чтобы открыть диалог Объекты карты наладки электрода. Используйте опции диалога для добавления других объектов в существующий чертежный вид электрода.
Прим.: Если имеется несколько копий одного электрода, любое изменение, выполненное в исходном электроде, будет применено ко всем копиям. Аналогичным образом, любые изменения в копии электрода будут отражены в исходном электроде.
