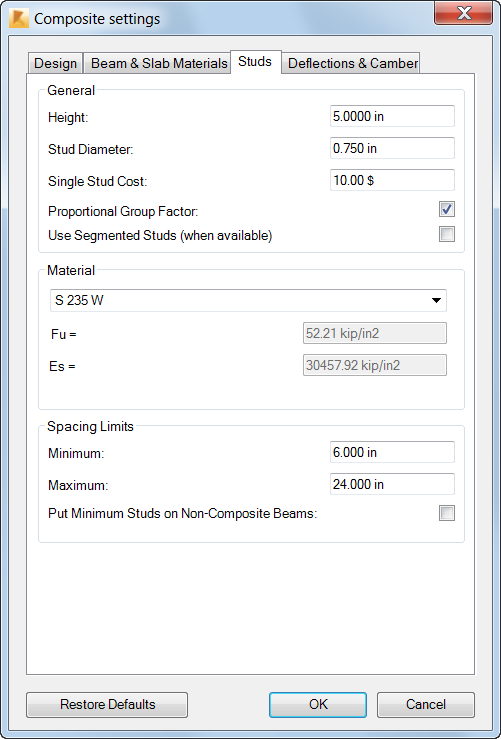

Параметры упоров
- Height.
Высота упора.
- Stud Diameter.
Диаметр упора.
- Single Stud Cost.
Стоимость каждого упора, которая учитывается при расчете стоимости балки и оптимизации затрат.
- Proportional Group Factor.
Если этот флажок установлен, возможна интерполяция групповых коэффициентов между значениями, определенными стандартами, когда требуется установка нескольких рядов упоров только на одном участке балки.
- Use Segmented Studs (when available).
Выберите этот параметр, чтобы использовать сегментированное распределение упоров для ригелей, сохраненное в Robot. См. раздел Допущения при проектировании — упоры. Сегментированное распределение сохраняется в виде списка точек с разделителями-запятыми, начиная с начальной точки анализируемой балки.
- Material.
Здесь можно указать тип стали для упоров, ее прочность (Fu) и модуль Юнга (Es). Доступны следующие варианты.
- Пользовательская настройка материала. В этом случае примите значения по умолчанию или укажите собственные значения Fu и Es.
- Материал из базы данных.
- Минимальное и максимальное предельные расстояния.
Указание минимального и максимального допустимых расстояний между упорами.
- Put Minimum Studs on Non-Composite Beams.
Выберите этот параметр, чтобы добавить упоры для несоставной балки, спроектированной с помощью процедуры Design Non-Composite.
