當您使用「建立能源模型」工具時，Revit 會建立 4 個視圖，以協助您瞭解能源分析模型的幾何圖形。
- 「分析空間」視圖
- 「區域系統」視圖
- 「分析空間」明細表
- 「分析表面」明細表
請按如下方式使用這些視圖：
- 在提交用於分析的能源分析模型之前，請檢查視圖以確認模型受到良好定義並精確地反映設計意圖。
- 當能源模擬傳回非預期結果時，請使用視圖，利用模型對問題進行疑難排解。請考慮修改模型並調整分析空間的解析度和分析表面的解析度的參數。
分析空間視圖

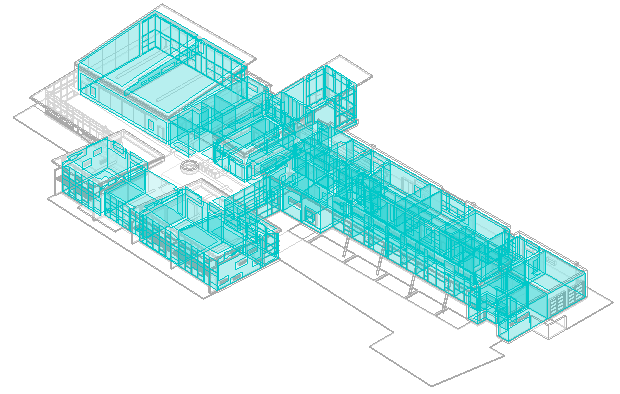

當您按一下「建立能源模型」時，Revit 會建立能源分析模型，並以名為分析空間的 3D 視圖顯示。該視圖將列於「3D 視圖」下的「專案瀏覽器」中。
「分析空間」視圖使用「可見性/圖形」對話方塊中的設定，隱藏某些建築元素品類，並對其他模型品類 (例如樓板和屋頂) 套用 50% 的透明度。視圖也會顯示覆蓋在建築元素上的分析空間。
使用該視圖可瞭解 Revit 如何詮釋建築元素以建立能源模型。您可以平移、縮放和旋轉能源分析模型來進行嚴密的檢查。
若要加強您對能源分析模型的理解，請為「分析空間」視圖建立重複的視圖，然後調整「可見性/圖形」設定。在一個重複的視圖中，例如您想要隱藏所有模型元素 (清除列於「模型品類」頁籤上所有項目的「可見性」勾選方塊)，並且只顯示分析表面。(請參閱指定元素品類可見性。)檢查這些視圖以確定可以改善建築模型的方式，以更好地支援能源分析或疑難排解分析結果的問題來源。
區域系統視圖
系統也會建立區域系統視圖，並將其列示在「專案瀏覽器」的「3D 視圖」下。「區域系統」視圖顯示建築元素的方式與「分析空間」視圖相同，但會顯示「區域系統」而非「分析空間」。
「分析空間」明細表
「分析空間」明細表列示能源分析模型中個別的分析空間。這些空間是根據建築模型中定義的房間，以及屬於房間邊界的 Revit 元素，針對能源分析模型而建立。
明細表列示每個空間的面積和體積，及整個模型的總面積與體積。如果分析空間是以房間為基礎，則會一併列示房間名稱。
檢閱明細表，尋找下列內容：
- 非預期大小的空間
- 房間的面積或體積大於或小於預期
- 大於或小於預期的總分析空間面積與體積 (這些數字包括天花板空心)
若要檢查某個特定分析空間，請於明細表中選取，並使用「在模型中亮顯」工具以在「3D 能源模型」視圖中查看。
分析表面明細表
「分析表面」明細表列示能源分析模型中個別的分析表面。這些表面是根據分析空間，針對能源分析模型而建立。
明細表會列示每個表面的面積、該面積大小的表面數量，及開口類型 (如門或窗) 或表面類型 (如室內牆、外牆、屋頂、遮光板、天花板或樓板)。
檢閱明細表，尋找下列內容：
- 非預期大小的表面
- 不符合您期望的表面類型或開口類型
- 大於或小於預期的總分析表面面積
若要檢查某個特定分析表面，請於明細表中選取，並使用「在模型中亮顯」工具以在「3D 能源模型」視圖中查看。
