關於從建築元素建立能源分析模型

如果您計劃為包括量體及詳圖元素的建築模型執行能源最佳化，您需要瞭解 Revit 如何使用這些元素產生能源分析模型。

如果它們被設定為房間邊界，Revit 會使用下列元素來建立能源模型:

若要能夠建立完整的能源分析模型，Revit 專案必須符合兩個需求：

此外，請閱讀下列資訊，瞭解實現完整和合理的能源分析模型的提示。

房間與空間

建築模型不需要包含建立能源分析模型的房間元素或空間元素。形成分析空間和表面的 3D 幾何圖形直接從獨立於 2D 或 3D 中房間或空間的建築元素產生。

如果建築模型包含能源分析模型分析空間內的房間或空間，分析空間會採用該房間/空間資料。使用「進階能源設定」對話方塊的「房間/空間匯出品類」設定，以指定是房間資料或空間資料適用於此情況。請參閱進階能源設定。

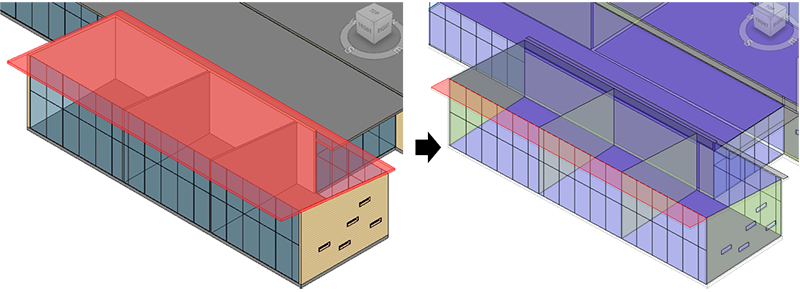

Revit 沒有用於遮陽的建築元素品類。而是有「分析模型」品類：「分析表面」類型：「遮光板」。這些遮光板元素無法手動建立。而會在下列情況以能源分析模型的一部分建立：

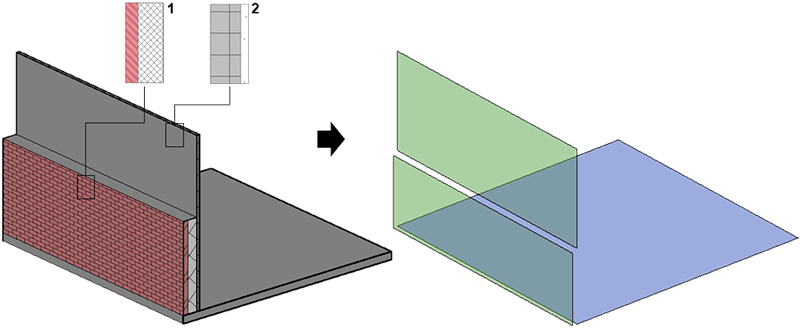

兩個或以上元素在平行或接近平行並且在「分析空間的解析度」設定的一或兩倍內時，將為三明治結構。在這些情況下，將另外建立一個適當類型的分析表面。如果三明治結構的單獨元素具有材料熱性質，將被轉換為 gbXML、DOE2 和 EnergyPlus 檔案中一組適當的營造、圖層和材料資料。

在建立能源分析模型期間，天花板將被視為其他建築元素以建立分析表面。也會建立分析空間以表示天花板空心。

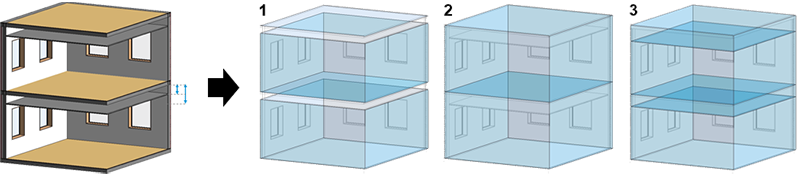

以下範例展示了典型的錯誤天花板排列，其深度視不同情況而異。根據此深度和「分析空間的解析度」設定，每個天花板空心的處理是三個條件之一的結果：

建立能源分析模型期間，柱將被視為其他建築元素以建立分析表面。但是，根據其大小和詳圖幾何圖形，柱可能與能源模擬不相關。

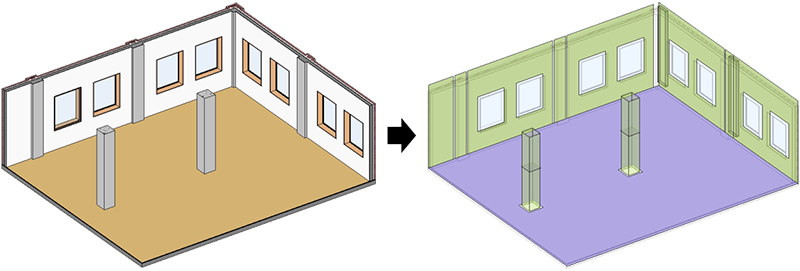

在以下範例中，外部柱形成外牆的合理部分。但是，內部柱會減少可用的樓板面積，這會影響其他能源資料 (例如，照明和設備功率密度)。柱所佔的實際範圍取決於柱的性質和大小以及「分析空間的解析度」設定。

在建立能源分析模型時，Revit 開口 (依面、軸、牆、垂直和天窗) 將被視為其他建築元素，以建立具有一個差異的分析表面：這些元素建立分析表面：空氣開口。

但是，如果編輯建築元素的輪廓，這些表面會視為開放 (未封閉)，建立分析空間的行為將會不同。

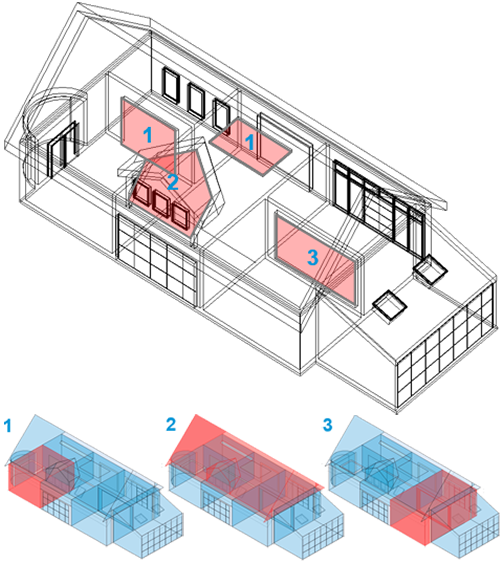

下圖提供此行為的三個範例：

在建立能源分析模型期間，如果連結模型設定為房間邊界，則使用連結模型中的元素。請參閱使用連結模型中的房間邊界。

能源分析模型使用主模型中的建築元素和主要設計選項。

若要在「設計選項」對話方塊中研究另一個設計選項，請使用「設定主要工具」以重置主要設計選項。然後重新建立能源分析模型。

如果您使用的是營造文件的設計選項，將無法變更主要選項，因為標註會受到影響。
