Import souborů jako referenčních modelů AnyCAD nebo převedení modelu

Importujte aktuální verze souborů třetích stran.

Co je nového: 2023.2

Převod souborů

Můžete otevřít nebo importovat soubory součástí a sestav z jiných systémů CAD. Soubory součástí a sestav můžete také umístit jako komponenty do nových nebo existujících sestav aplikace Inventor.

Seznam podporovaných typů souborů naleznete v části Podpora translátorů.

1. Proveďte libovolný z následujících kroků:
   • Chcete-li provést import do nového souboru, vyberte:
     • Soubor Otevřít Importovat formáty CAD
     • Karta Začínáme panel Spustit Importovat formáty CAD

     Při importu souboru aplikace Inventor automaticky zjistí, zda je importovaný soubor součást, nebo sestava, a vytvoří odpovídající nový dokument. Chcete-li například importovat soubor sestavy třetí strany jako součást, je nutné nejprve vytvořit nebo otevřít soubor součásti a poté do tohoto souboru importovat soubor sestavy třetí strany.

   • Chcete-li provést import do souboru součásti, vyberte:
     • kartu Správa panel Vložit Importovat
     • kartu 3D Model panel Vytvořit Importovat
   • Chcete-li provést import do sestavy, vyberte kartu Sestavení panel Komponenta Umístit importovaný návrh CAD.
2. V příslušném dialogu nastavte typy souborů, které chcete zobrazit.
3. Vyberte soubor, který chcete importovat, a klikněte na tlačítko Otevřít.

Chcete-li po importu upravit možnosti importu, klikněte pravým tlačítkem na soubor v prohlížeči a z místní nabídky vyberte položku Upravit import.

Import jako reference AnyCAD nebo převedení modelu:

1. Na kartě Možnosti určete typ importu. Vyberte jednu z následujících možností:

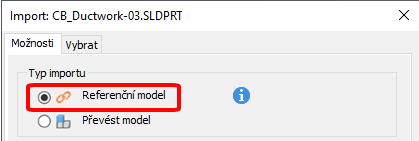

   • Referenční model: Tato možnost uchovává odkaz na vybraný soubor, který vám umožní sledovat a provádět aktualizace při změně modelu. Tuto možnost použijte v případě, že se návrh vyvíjí a odkazovaný model není nutné upravovat.

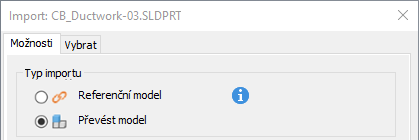

   • Převést model: Slouží k vytvoření nového souboru aplikace Inventor, který nebude propojen s původním. Tuto možnost použijte, pokud chcete model upravit pro nový návrh.



2. Část Filtry objektu umožňuje určení typu geometrie, který chcete importovat. Určete typ geometrie, kterou chcete importovat:
   Geometrie modelu

   • Tělesa – importuje objemová tělesa a vodotěsně sešité skořepiny jako samostatná objemová tělesa.
   • Povrchy – importuje povrchová tělesa.
   • Sítě – importuje sítě. Data sítí slouží pouze k účelům vizualizace.
   • Dráty – importuje dráty.

   Pracovní geometrie: Importuje požadovanou pracovní geometrii.

3. Délkové jednotky aplikace Inventor: V poli Délkové jednotky aplikace Inventor zadejte typ délkové jednotky aplikace Inventor, který se použije pro importovanou geometrii a hodnoty parametrů. Vybraná hodnota jednotky změní délkové jednotky pouze v novém dokumentu. Délku a další jednotky dokumentu lze zobrazit v dialogu Nastavení dokumentu na kartě Jednotky.
Následující možnosti jsou dostupné pouze v případě, kdy je jako typ importu vybrána možnost Převést model. Určete způsob importu těles do souboru:
• Možnosti sestavy
  • Sestava – zachovává zdrojovou strukturu.
  • Součást s více tělesy – importuje sestavu jako objemová tělesa v jedné součásti.
  • Složená součást – složeniny jsou vytvořeny z úrovní, hladiny nebo skupin. Každá úroveň, hladina nebo skupina je vytvořena jako samostatný složený prvek, který má stejný název jako úroveň, hladina nebo skupina, ze které pochází. Každý složený prvek má vlastní uzel prohlížeče, který je podřazeným prvkem kořenového uzlu.
• Možnosti součásti
  • Složenina – importuje sestavu v prostředí součásti jako jediný složený prvek.
  • Jednotlivé – importuje sestavu v prostředí součásti jako jednotlivé prvky povrchu.
  • Sešít (pouze soubory IGES a STEP) – sešije několik ploch se shodnými hranami nebo plochami.
4. Název souboru: Pokud je to možné, zadejte takový název souboru, aby nedošlo k problémům s duplicitními názvy. Zadejte předponu nebo příponu, která se přidá k názvu souboru.
5. Umístění výstupu:
   • Zdrojová cesta – vytvoří výstupní soubor v umístění zdrojového souboru.
   • Uživatelská cesta – přejděte do složky, kam chcete výstupní soubor umístit.
   • Pracovní prostor – vytvoří výstupní soubor v umístění pracovního prostoru.
   • Uložit do podsložky – pokud je vybrána tato možnost a importuje se více než jeden typ souboru, umístí se výstupní soubor do podsložky.
   Poznámka: Výběr cesty zůstane zachován a je k dispozici k použití v následných úlohách importu, ať už jde o jeden soubor, nebo dávkový proces.
6. Chcete-li selektivně importovat soubory z aplikací CATIA, SolidWorks, Pro-E/Creo, NX, Alias, STEP, Iges a Rhino, klikněte na kartu Vybrat.
7. Kliknutím na tlačítko OK provedete import souboru.

Poznámka: Když otevřete soubor aplikace Inventor s jednou nebo více referencemi AnyCAD a jedna nebo více referencí se nenalezne, otevře se dialog Vyřešit odkaz, který vám umožní chybějící soubory vyhledat. V případě, že jste se rozhodli hledání chybějících referencí přeskočit, můžete dialog Vyhodnotit připojení znovu otevřít kliknutím pravým tlačítkem myši na hlavní uzel prohlížeče a výběrem možnosti Vyřešit soubor v místní nabídce.

Import souborů aplikace Fusion 360

Chcete-li sdílet data mezi aplikací Inventor, desktopovou aplikací a cloudovou platformou Fusion 360, je třeba nastavit několik věcí.

Podrobné informace naleznete v části Import souborů aplikace Fusion 360 jako referenčních modelů technologie AnyCAD.

Import souborů Alias

Geometrie je v aplikaci Inventor vytvářena pomocí stejných barev, které byly přiřazeny v aplikaci Alias. Mapy textury zahrnuté v definice Alias však nejsou převedeny do souboru aplikace Inventor.

Import souborů CATIA V4 – dodatek

Otevřete a upravte modely vytvořené v aplikaci CATIA V4 (všechny verze). Aplikace Autodesk Inventor převádí soubory sestav a součástí, tělesa, vícenásobná tělesa, povrchy a další položky. Po dokončení operace importu máte základní prvek nebo prvky, které odpovídají geometrii a topologii původního souboru. Pomocí příkazů aplikace Autodesk Inventor můžete základní prvky upravit a přidat nové prvky do stromu prvků.

Importovat lze následující typy souborů aplikace CATIA V4:

• *.model
• *.session
• *.dlv3
• *.exp
  Poznámka: Po otevření souboru .exp zobrazí aplikace Inventor v dialogu Výběr modelu CATIA V4 obsažený model. Vyberte soubor .model požadovaný k importu a klikněte na možnost OK.

Pokud zvolíte import dat sítě, vytvoří aplikace Inventor prvky sítě a seskupí je do složek sítě v prohlížeči. Prvky sítě slouží pouze k účelům vizualizace a nelze je upravovat. Kliknutím pravým tlačítkem na prvky sítě nebo na složky můžete otevřít místní nabídku a vybrat zobrazení hran sítě, změnu viditelnosti a další.

Po změně souboru jej můžete otevřít v aplikaci Autodesk Inventor.

Import souborů CATIA V5

Aplikace Autodesk Inventor převádí soubory sestav a součástí, tělesa, vícenásobná tělesa, povrchy a další položky. Po dokončení operace importu máte základní prvek nebo prvky, které odpovídají geometrii a topologii původního souboru. Pomocí příkazů aplikace Autodesk Inventor můžete základní prvky upravit a přidat nové prvky do stromu prvků.

Importovat lze následující typy souborů aplikace CATIA V5:

• *.CATPart (součást),
• *.CATProduct (sestava).
  Poznámka: Aplikace Inventor automaticky převádí soubory CATIA V4, na které odkazují soubory *.CATProdukt.
• *.cgr
  Poznámka: Data sítě ze souborů .cgr slouží pouze k účelům vizualizace.

Pokud zvolíte import dat sítě, vytvoří aplikace Inventor prvky sítě a seskupí je do složek sítě v prohlížeči. Prvky sítě slouží pouze k účelům vizualizace a nelze je upravovat. Kliknutím pravým tlačítkem na prvky sítě nebo na složky můžete otevřít místní nabídku a vybrat zobrazení hran sítě, změnu viditelnosti a další.

Po změně souboru jej můžete otevřít v aplikaci Autodesk Inventor.

Import souborů JT

Aplikace Autodesk Inventor převádí soubory sestav a součástí, tělesa, vícenásobná tělesa, povrchy a další položky. Po dokončení operace importu máte základní prvek nebo prvky, které odpovídají geometrii a topologii původního souboru. Pomocí příkazů aplikace Autodesk Inventor můžete základní prvky upravit a přidat nové prvky do stromu prvků.

Import souborů aplikace Pro/ENGINEER a Creo Parametric

Můžete otevřít a upravit modely vytvořené v aplikaci Pro/ENGINEER a Creo Parametric. Aplikace Autodesk Inventor převádí soubory sestav a součástí, tělesa, vícenásobná tělesa, povrchy a další položky. Po dokončení operace importu máte základní prvek nebo prvky, které odpovídají geometrii a topologii původního souboru. Pomocí příkazů aplikace Autodesk Inventor můžete základní prvky upravit a přidat nové prvky do stromu prvků.

Importovat lze následující typy souborů aplikace Pro/ENGINEER:

• *.prt* (součást),
• *.asm* (sestava),
• *.g (Granite).
• *.neu* (Neutral).

Import souborů Parasolid

Můžete otevřít a upravit modely vytvořené v aplikaci Parasolid (do verze 28.0). Aplikace Autodesk Inventor převádí soubory sestav a součástí, tělesa, vícenásobná tělesa, povrchy a další položky. Po dokončení operace importu máte základní prvek nebo prvky, které odpovídají geometrii a topologii původního souboru. Pomocí příkazů aplikace Autodesk Inventor můžete základní prvky upravit a přidat nové prvky do stromu prvků.

Importovat lze následující typy souborů aplikace Parasolid:

• *.x_t (textové),
• *.x_b (binární).

Import souborů aplikace Rhino

Proces importu vytváří v aplikaci Inventor základní prvky, které ve zdrojovém souboru představují geometrii a topologii. Pomocí příkazů aplikace Inventor můžete základní prvky upravit a přidat do stromu prvků aplikace Inventor nové prvky. Původní definice základních prvků nelze měnit.

Import souborů SolidWorks

Můžete otevřít a upravit modely vytvořené v aplikaci SolidWorks. Aplikace Autodesk Inventor převádí soubory sestav a součástí, tělesa, vícenásobná tělesa, povrchy a další položky. Po dokončení operace importu máte základní prvek nebo prvky, které odpovídají geometrii a topologii původního souboru. Pomocí příkazů aplikace Autodesk Inventor můžete základní prvky upravit a přidat nové prvky do stromu prvků.

Importovat lze následující typy souborů aplikace SolidWorks:

• *.prt, *.sldprt (součást),
• *.asm, *.sldasm (sestava).

Import souborů aplikace NX

Můžete otevřít a upravit modely vytvořené v aplikaci NX (dříve UGS NX). Aplikace Autodesk Inventor převádí soubory sestav a součástí, tělesa, vícenásobná tělesa, povrchy a další položky. Po dokončení operace importu máte základní prvek nebo prvky, které odpovídají geometrii a topologii původního souboru. Pomocí příkazů aplikace Autodesk Inventor můžete základní prvky upravit a přidat nové prvky do stromu prvků.

Importovat lze následující typy souborů aplikace NX:

• *.prt (součást),
• *.prt (sestava).

Import souborů STEP a IGES

Pokud importovaný soubor STEP nebo IGES obsahuje jednu součást, bude vytvořen soubor součásti aplikace Autodesk Inventor. Pokud soubor obsahuje sestavu, vytvoří se sestava s více soubory součástí.

Poznámka: Ve výchozím nastavení používá aplikace Autodesk Inventor pro uzly souborů prohlížeče název součásti (název souboru vložené součásti). Jiné systémy CAD mohou používat vlastnost čísla součásti. Když je soubor STEP nebo IGES importován do Autodesk Inventor, může se jeho název lišit od názvu v systému CAD, kde byl vytvořen. Chcete-li se vyhnout nejasnostem, použijte příkaz Přejmenovat uzly prohlížeče k určení schématu pojmenování uzlů prohlížeče.

Poznámka: Čísla součástí ze souborů STEP jsou převáděna do pole Číslo součásti na kartě Projekt v iVlastnostech dokumentu součásti aplikace Autodesk Inventor.

Další informace o příkazu Přejmenovat uzly prohlížeče naleznete v části Nástroje sestavy.

Import souborů SAT

Můžete importovat soubor SAT. Křivky, povrchy a tělesa se uloží do souboru aplikace Autodesk Inventor. Žádná spojení s původním souborem nebudou zachována.

Pokud importovaný soubor SAT obsahuje jedno těleso, bude vytvořen soubor součásti aplikace Autodesk Inventor s jednou součástí. Pokud soubor obsahuje více těles, vytvoří aplikace Inventor sestavu s více soubory součástí.

Import souborů SMT

Je možné importovat soubory SMT z aplikace Autodesk Shape Manager (ASM), které lze použít k operacím vzájemné spolupráce mezi aplikacemi společnosti Autodesk.
