Pomocí tohoto vzorového typu studie a aplikace Generativní návrh v aplikaci Revit můžete vygenerovat alternativy pro tři sousedící budovy (jako prosté objemy) a maximalizovat tak plochu podlaží, a zároveň minimalizovat plochu povrchu.
V tomto tématu:
Cíle

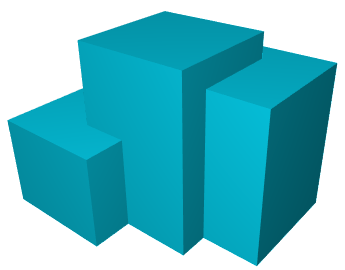

Tato studie vykreslí na základní rovině tři čtverce o délce strany 50 stop, vystředěné kolem bodů. První bod je pevný a pozice XY ostatních dvou bodů jsou definovány proměnnými. Každý čtverec je vysunut do plného objemu o zadané výšce. Tyto tři objemy se poté sloučí do jediného objemu, který je analyzován, za účelem získání výstupních metrik.
Při tvorbě studie pomocí metody Optimalizovat můžete vybírat z následujících cílů:
- Plocha podlaží
- Plocha povrchu
Typickým požadavkem je maximalizovat plochu podlaží (například zvětšit prostor k pronájmu) při minimalizaci plochy povrchu (za účelem snížení nákladů na výstavbu).
Přístup k typu studie
V dialogu Vytvořit studii je typ studie dostupný ve složce Ukázky od společnosti Autodesk.
Chcete-li otevřít typ studie v aplikaci Dynamo, přejděte do této složky:
- %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>
Pokud v tomto umístění nelze typ studie najít, můžete jej stáhnout pomocí následujícího odkazu. Soubor ZIP obsahuje soubor DYN a jeho složku Závislosti. Rozbalte (extrahujte) obsah složky v počítači.
Příprava modelu
Během procesu tvorby studie není nutné vybírat žádné prvky v modelu.
Před vytvořením studie tohoto typu proveďte následující úkony:
- Doporučeno: Začněte s novým prázdným modelem aplikace Revit, který používá britské jednotky.
Poznámka: Tento typ studie nepodporuje metrické jednotky. Viz část Známé problémy a omezení.
- Doporučeno: Zobrazte 3D pohled. (Ostatní typy pohledů budou fungovat také.)
- Zapněte viditelnost objemů v pohledu, aby bylo možné zobrazit výsledky při integraci vybraného výsledku.
Vstupy
Při tvorbě studie můžete určit následující vstupy.
- Výška: Výška každého kvádru může být v rozsahu od 20 do 200 stop. Tato hodnota značí vzdálenost vysunutí každého kvádru od roviny XY.
- Pozice X, Y: Počáteční bod (souřadnice X a Y) kvádru 1 je pevný. V případě kvádru 2 a kvádru 3 souřadnice X a Y definují jejich středy. V případě kvádru 2, se souřadnice XY mohou lišit v rámci rozsahu nula až 50 stop od počátečního bodu kvádru 1. U kvádru 3 se mohou lišit v rámci rozsahu 20 až 50 stop od počátečního bodu kvádru 1.
Výstupy
Při zkoumání výsledků studie se zobrazí následující výstupy:
- Plocha povrchu: Po sloučení objemů do jednoho tělesa se vypočítá plocha každého povrchu objektu a vznikne celkový součet (včetně dolního povrchu).
- Plocha podlaží: Objem tělesa se protíná s rovinami v intervalech 10 stop. Výsledná geometrie je řada povrchů a součet ploch těchto povrchů je plocha podlaží.
Známé problémy a omezení
- Jednotky: Graf není jednotkově adaptivní. Graf byl navržen s použitím stop jako jednotek projektu. Pokud se rozhodnete vytvořit stavební prvky z výsledného objemu, může dojít k nesprávnému určení měřítka, pokud projekt používá metrické jednotky. Pokud se setkáte s tímto problémem, zkuste provést následující úkony:
- Upravte graf aplikace Dynamo. Změňte rozsahy posuvníků vstupů na hodnoty, které jsou v systému jednotek vašeho modelu aplikace Revit smysluplné.
