Neue Funktionen in Advance Steel 2023

Hier erhalten Sie Informationen zu neuen Funktionen in dieser Version der Software. Technische Details finden Sie in den Versionshinweisen.

Highlights

Modusunabhängiger Dokumentenmanager

Sie können jetzt im aktuellen Dokument Aktionen durchführen, z. B. das Modell bearbeiten. Das Dialogfeld bleibt auch geöffnet, wenn Sie zu einer Detailzeichnung wechseln, die zum selben Projekt gehört.

Automatische Änderungen bei Zeichnungsabmeldung

Legen Sie fest, wie die automatische Dokumentationsabmeldung vom Projekt für Dateien gehandhabt wird, die auf der Festplatte im erwarteten relativen Pfad des Projekts nicht verfügbar sind.

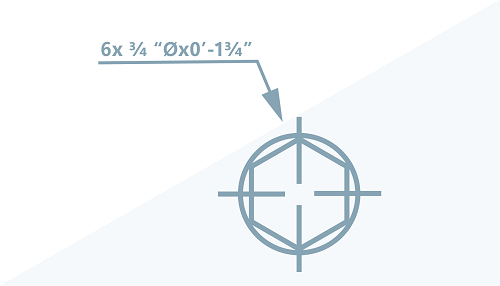

Verbesserungen bei Führungslinien und Pfeilspitzen für Schraubenbeschriftungen

Im Dialogfeld für Schraubenbeschriftungen wurde ein neues Kontrollkästchen für die automatische Führungslinienposition hinzugefügt. Die Beschriftungspfeile weisen dann in Richtung Schraubenmitte.

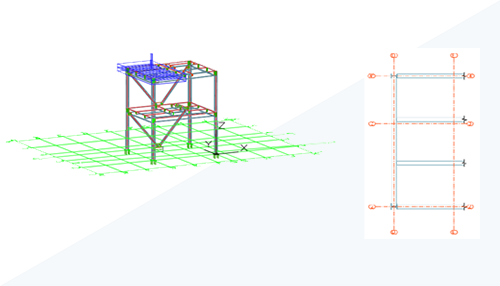

Detaillierte Raster in allen Übersichtszeichnungen mit begrenzter Ansicht

Sie können Raster in Übersichtszeichnungen mit begrenzter Ansicht auch dann detaillieren, wenn die Raster nicht in den Ansichtsfenstergrenzen des Details enthalten sind.

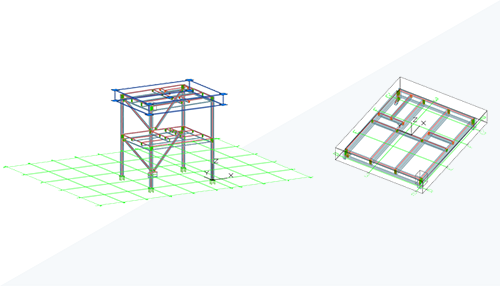

Projizierte Raster in Modellansichten

Sie können Raster auch dann in einer aktivierten Modellansicht sichtbar machen, wenn sie nicht in der entsprechenden Modellansicht enthalten sind.

Suchanfragen in der Kameraauswahl

Fügen Sie den Objekten, die durch eine Kamera oder eine Modellansicht mit Kameraeigenschaften detailliert werden, Elemente einer Suchanfrage hinzu.

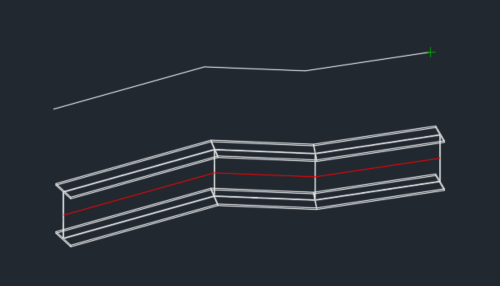

Polylinien mit einem Segment in gerade und gebogene Träger

Sie können nun Polylinien mit einem einzelnen Segment mit dem Befehl Träger, Polylinie in gerade oder gebogene Träger umwandeln.

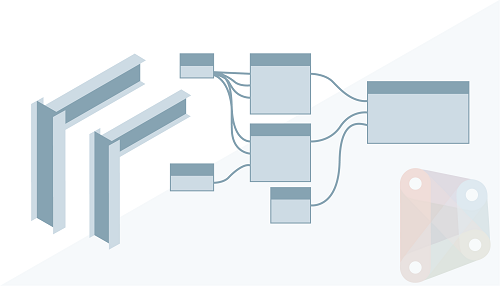

Neue Blöcke für die Dynamo Extension für Advance Steel

Mit der Dynamo Extension für Advance Steel 2023 wurden ca. 40 neue Blöcke hinzugefügt, um einige der Funktionen zu ergänzen, die in der letzten Version hinzugefügt wurden.

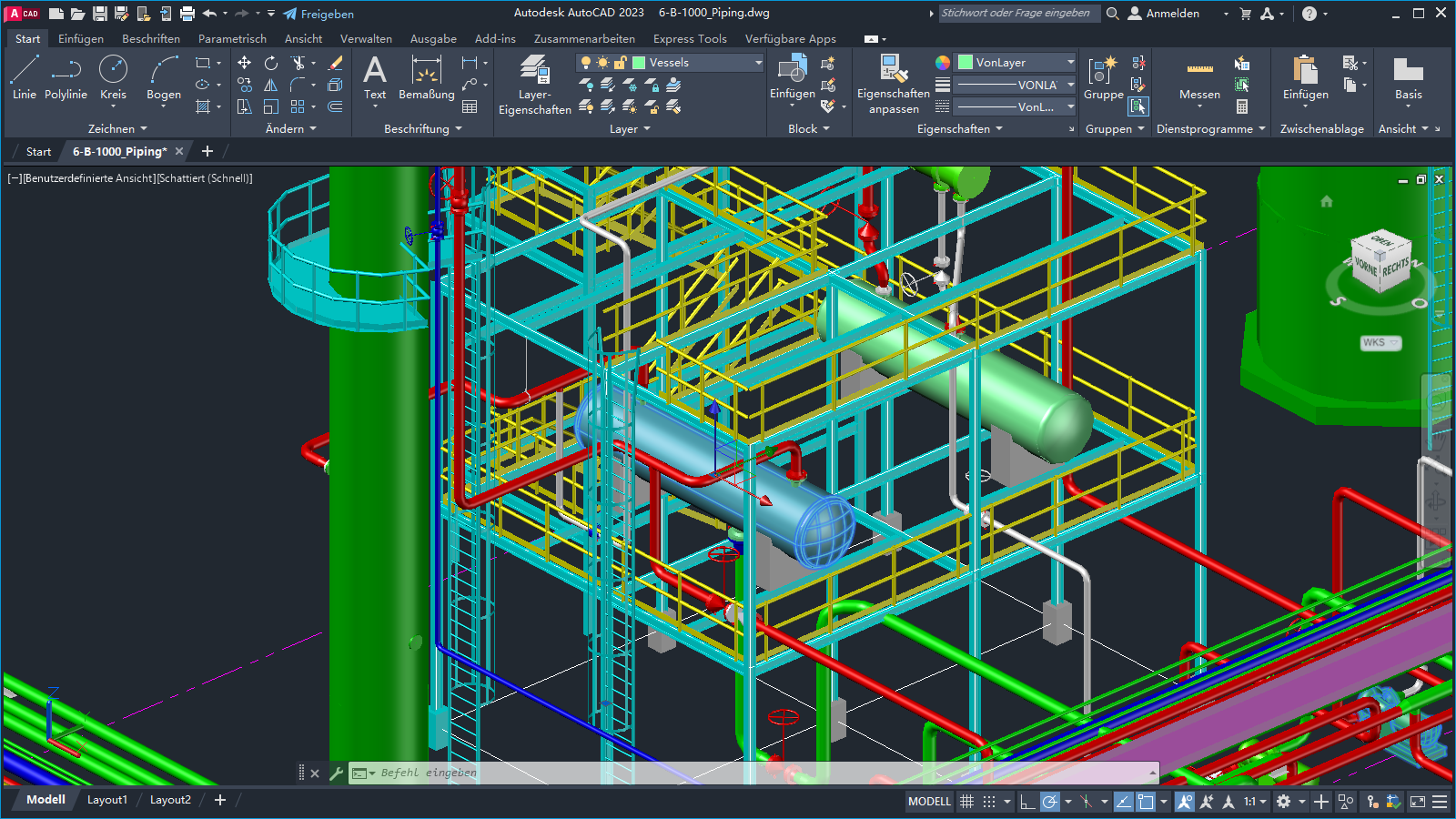

3D-Grafik

Diese Version umfasst das neue plattformübergreifende 3D-Grafiksystem. Dabei wird die volle Leistung moderner GPUs und Multi-Core-CPUs genutzt, um eine einfache Navigation für wesentlich größere Zeichnungen als in früheren Versionen zu ermöglichen.

Versionshinweise

ALLGEMEINE ANWENDUNG

• Es wurde ein Problem behoben, bei dem DotNetRoots.DatabaseAccess.ResetCache nicht ordnungsgemäß funktionierte und Tabellen nach der Verwendung von ResetCache nicht geöffnet werden konnten.
• Es wurde ein Problem behoben, bei dem der Vorgabewert Startnummer für neue Einträge in der GTCmapping-Datenbank nicht korrekt verwendet wurde.
• Es wurde ein Problem mit der Einstellung verschiedener Datumsformate in Advance Steel-Zeichnungen, -Objekteigenschaften und -Projektdatendialogfeldern behoben.
• Beim Start von Advance Steel wurde eine Fehlermeldung für den Fall hinzugefügt, dass der Patching-Vorgang der Datenbank nicht erfolgreich abgeschlossen werden kann.
• Es wurde ein Problem mit inkonsistentem Verhalten beim Festlegen und Anwenden des Vorgabeabschnittssatzes in Management Tools in verschiedenen Arbeitsmodellen behoben.
• Die Dialogfelder für Ayrshire-Anschlüsse auf 4K-Monitoren mit einer Skalierung von mehr als 150 % wurden korrigiert.
• Es wurde ein Problem behoben, bei dem das Eigenschaftendialogfeld für einige Anschlüsse je nach Bildschirmauflösung und -größe überdimensioniert war.
• Die visuelle 3D-Drahtkörperdarstellung für die deutsche Modellvorlage wurde geändert, sodass während dem Orbit verdeckte Linien angezeigt werden.
• Es wurde ein Problem mit einem Programmabsturz behoben, das auftrat, wenn der Befehl Ansicht auf BKS zoomen im Schattierungsmodus Realistisch bei einem besonders umfangreichen Projekt verwendet wurde.

Modellierung

• Es wurde ein neuer Fangpunkt für Monowills-Fußplatten hinzugefügt, um die korrekte Bemaßung an der relativen Position des Pfostens zur Fußplatte in Situationen mit Gefälle zu ermöglichen.
• Es wurde ein Problem in Abstandsblech-Verbindungen in Bezug auf die Multiplikation von Löchern und NC-Fehler behoben, die durch Änderungen in der Verbindungskonfiguration verursacht wurden.
• Beim Zugriff auf die Bibliothek des Anschlusses Mezzanine Ebene kam es zum Absturz. Dieses Problem wurde behoben.
• Verbesserte Genauigkeit bei der Flächeninhaltberechnung für Rohre mit kreisförmigen Anwenderprofilen und Rohren mit Anwenderprofilen, die Bogen enthalten.
• Es wurde ein Problem mit der 2D-Drahtkörper-Objektvisualisierung beim Ändern des Prototyps über den Dokumentenmanager behoben.
• Es wurde ein Problem behoben, bei dem Sonderteile in einigen Fällen mit falschem Maßstab eingefügt wurden, in denen im selben Modell sowohl metrische als auch britische Sonderteil-Quelldateien verwendet werden.
• Es wurde eine falsche Schreibweise für die Befehlszeilen-Eingabeaufforderungen behoben, die angezeigt werden, wenn der Befehl Objekte markieren verwendet wird.
• Es wurde ein Problem mit der falschen Sortierung von Materialnamen für Kantträger behoben.
• Es wurde ein Problem behoben, bei dem durch Anschlüsse erstellte Sonderteile beim Drehen des BKS nicht korrekt ausgerichtet wurden.
• Es wurde ein Problem behoben, bei dem die Pfosten des Typs Seitenversatz, die durch Monowills- oder Monowills-Paneel-Anschlüsse erstellt wurden, nicht korrekt platziert wurden.
• Es wurde ein Problem behoben, bei dem die Schraubenfang-Zugstäbe nicht ordnungsgemäß funktionierten, wenn nur 2 Schrauben verwendet wurden.
• Es wurde ein Problem behoben, bei dem ein Lochtyp fälschlicherweise in Schrauben umgewandelt wurde, wenn der Befehl zum Ändern in Schrauben verwendet wurde.
• Es wurde ein Problem behoben, bei dem die Position der Löcher auf Polyträgern geändert wurde, wenn der Befehl Länge verwendet wurde.
• Es wurde ein Problem behoben, bei dem die Befehle aus dem Menü, die beim Rechtsklick auf die Griffpunktauswahl angezeigt wurden, nicht funktionierten.
• Es wurde ein Problem behoben, bei dem die Ausrichtung der mit dem Befehl BKS am gebogenen Träger erstellten Ebene eine leichte Abweichung von dem Kreis aufwies, auf dem der kreisförmige Träger erstellt wurde.
• Das Verhalten des Befehls zum Erstellen eines Trägers aus einer Polylinie wurde geändert, sodass Polylinien, die nur aus einem Segment bestehen – Linie oder Bogen – in gerade oder gebogene Träger umgewandelt werden.
• Es wurde ein Problem behoben, bei dem das Modell im visuellen Stil 2D-Drahtkörper bei einem Arbeitsablauf mit mehreren Benutzern nicht korrekt gespeichert wurde.
• Es wurde ein Problem mit Grafikinkonsistenzen behoben, die beim Auschecken von Elementen und dem erneuten Laden der Basisvorlage im Arbeitsablauf mit mehreren Benutzern aufgetreten sind.
• Es wurde ein Problem behoben, bei dem die Option Bei der Positionierung verwenden im Eigenschaftendialogfeld der durch Anschlüsse erstellten Anker deaktiviert war.
• Es wurde ein Problem behoben, bei dem das durch einen Anschluss festgelegte Benutzerattribut nicht im Eigenschaftendialogfeld eines durch den entsprechenden Anschluss erstellten Trägers sichtbar war.
• Es wurde ein Problem mit der Stahlverbindung Plattform Blech behoben, bei dem die Schrauben nicht an der richtigen Position platziert wurden, wenn der sekundäre Träger ein Kanal war.
• Das Verhalten von Blechen mit Bearbeitungen in Modellen mit großen Koordinaten wurde durch die Verarbeitung in einem lokalen Koordinatensystem verbessert.
• Es wurde ein Problem behoben, bei dem das Schweißvorbereitungselement in einem bestimmten Fall nicht die Blechkontur schnitt.
• Es wurde ein Problem behoben, bei dem ein Abschrägungsschnitt, der an der abgerundeten Ecke eines schrägen rechteckigen Hohlprofilträgers platziert wurde, den Träger falsch schnitt.
• Es wurde ein Problem behoben, bei dem die Option Gerader Schnitt einer Kürzung auf einem Blech nicht korrekt modelliert wurde, wenn das entsprechende Blech gespiegelt wurde.
• Es wurde ein Problem behoben, bei dem die Modellrolle von zusammengesetzten Trägerkomponentenelementen verloren ging, wenn die Trägerlänge geändert wurde.
• Es wurde ein Problem behoben, bei dem die Handlaufverbindung nicht mehr funktionierte, wenn der Abstand zwischen dem oberen Handlauf und dem mittleren Handlauf den angegebenen Wert von 18 Zoll überschritt.
• Die Verbindungsregeln wurden verbessert, um ein Problem zu beheben, bei dem die Verbindung Australien und Neuseeland – Brücken nicht korrekt platziert wurde.
• Es besteht jetzt die Möglichkeit, nicht geometrische Eigenschaften von Kameras und Modellansichten gleichzeitig zu bearbeiten.
• Es wurde ein Problem behoben, bei dem der Radius für kreisförmige Konturbearbeitungen nicht festgelegt wurde.
• Es wurde ein Problem behoben, bei dem eine Fehlermeldung angezeigt wurde, wenn das BKS am Endknoten eines gebogenen Trägers platziert wurde.
• Es wurde ein Problem behoben, bei dem der Wert für die Blechbreite als 0 angezeigt wurde, nachdem der Befehl Vorgabe verwenden verwendet wurde, der beim Erstellen des Elements durch Klicken mit der rechten Maustaste im Dialogfeld Eigenschaften angezeigt wird.
• Die Darstellung der Einstellung für die Positionierungsdrehung in den Trägereigenschaften beim Ändern des Drehwinkels durch Klicken auf eine Option oder durch Eingabe eines Winkelwerts wurde korrigiert.
• Es wurde ein Problem behoben, bei dem die Modellrolle des zusammengesetzten Trägers automatisch auf die Komponentenelemente des Trägers übertragen wurde, wenn die Einstellung für separate Träger verwendet wurde.
• Es wurde ein Problem mit der falschen Platzierung der Verbindung Nicht-durchlaufende Pfette – Anschluss mit Winkel auf Stahlelementen mit zuvor angewendeten Kürzungen behoben.
• Es wurde die Möglichkeit hinzugefügt, bei der Modellprüfung fehlerhafte Kantbleche zu ermitteln, die Modellfehler verursachen können, sodass die Fehler behoben werden können.
• Es wurde ein Problem behoben, bei dem die Verbindung Australien und Neuseeland – Brücken nur ein Loch anstatt zwei Löcher in den angrenzenden Pfetten durchstanzte.
• Das Verhalten beim Bearbeiten von Eigenschaften mehrerer Schraubenbilder mit unterschiedlichen Werten für die Schraubenlängen- und Klemmlängenparameter wurde korrigiert, sodass die ursprünglichen Werte beibehalten werden, wenn diese bei der Mehrfachbearbeitung von Eigenschaften nicht absichtlich geändert werden. Eine bessere Benutzererfahrung wurde durch die Anzeige leerer Felder erzielt, wenn dieser Parameter unterschiedliche Werte aufwies, wenn mehrere Schrauben ausgewählt wurden.
• Es wurde ein Problem behoben, bei dem das Programm nicht mehr funktionierte, wenn die Modellprüfung für ein bestimmtes Modell durchgeführt wurde.
• Es wurde ein Problem behoben, bei dem das Programm nicht mehr funktionierte, wenn eine leere Linie aus der Verbindungsbibliothek für Wandriegel ausgewählt wurde.
• Es wurde ein Programmabsturz behoben, der auftreten konnte, wenn ein Trägerprofil im Dialogfeld Suchfilter ausgewählt und außerhalb des Fensters geklickt wurde, ohne dass die Auswahl abgeschlossen wurde.
• Es wurde ein neuer Fangpunkt für Monowills-Fußplatten hinzugefügt, um die korrekte Bemaßung an der relativen Position des Pfostens zur Fußplatte in Situationen mit Gefälle zu ermöglichen.
• Es wurden Gewichte zu den Abschlussbiegungen, Pfosten und Anschlussstücken hinzugefügt, die von Monowills- und Monowills-Paneel-Verbindungen erstellt wurden.
• Mehrere Metalcraft-Bauteilparameter aus der australischen Pfettenverbindung wurden korrigiert.
• Es wurde ein Problem mit dem Erstellen von Anschlüssen in einer Anschlussgruppe in Modellen mit Sonderteilen behoben.
• Die Pfostenausrichtung an geneigten Trägern für die Monowills-Verbindung wurde verbessert, wobei nicht winklig montierte Pfosten lotrecht zu den geneigten Trägern platziert werden können.
• Es wurde ein Problem behoben, bei dem das durch den Anschluss des integrierten Blechauflagers erstellte Ausgleichsblech mit der Fußplatte kollidierte, wenn die Blechform auf Gesamt festgelegt wurde.

Detaillierung

• Ein neuer Befehl ist verfügbar, mit dem Sie die Registrierung aller Dokumentationsdateien, die nicht auf der Festplatte im relativen Pfad des Projekts vorhanden sind, manuell aufheben können.
• Die automatische Aufhebung der Registrierung von Projektdateien, die nicht mehr auf der Festplatte verfügbar sind, wurde erneut aktiviert, wenn Sie den Dokumentenmanager öffneten oder die Statusprüfung ausführten. Sie kann nach Bedarf über eine neue Vorgabe in den Management Tools deaktiviert werden.
• Der Schaltfläche zum Prüfen des Status im Dokumentenmanager wurde eine neue Warnmeldung hinzugefügt, um Sie zu benachrichtigen, wenn Änderungen am Modell erneut geprüft werden müssen, um sicherzustellen, dass der Status der Zeichnungsaktualisierung korrekt angezeigt wird.
• Es wurde ein Problem behoben, bei dem manuelle Bemaßungen nicht zu allen gültigen Fangpunkten hinzugefügt werden konnten oder der Wert fälschlicherweise durch den Text „nan“ ersetzt wurde.
• Es wurde ein Problem mit fehlenden Mengen für zusammengesetzte Träger in Stücklisten-Baugruppenlisten behoben.
• Es wurde ein Problem mit doppelten Einträgen in der generierten Punkt-zu-Punkt-Schraubenliste behoben.
• Es wurde ein Problem behoben, bei dem die Option Hintergrund für die Einstellung Füllfarbe für Bemaßungen und Beschriftungen nicht funktionierte.
• Es wurde ein Problem behoben, bei dem Objekte aus einer XRef in Detailzeichnungen mit begrenzter Ansicht, die keinen WKS-Ursprung enthielten, mit einer falschen Darstellung angezeigt wurden.
• Es besteht jetzt die Möglichkeit, Suchabfragen zum Auswählen von Objekten zu verwenden, die von den Kameras verwendet werden, um Details mithilfe eines Auswahlsatzes zu erstellen.
• Es wurde ein Problem behoben, bei dem das Löschen eines Anschlussobjekts aus einer Kameraauswahl keine für das Kameradetail erforderliche Aktualisierung auslöste.
• Es wurde ein Problem im Zusammenhang mit den Plant 3D-Ortho-Ansichten in Zeichnungen mit Advance Steel-Elementen behoben.
• Der automatische Platzierungsmechanismus für Bemaßungen in Rastern wurde verbessert, sodass die Vorgabe GridExtension während der Erstellung ignoriert wird.
• Es wurde ein Problem behoben, bei dem ein Bemaßungsstil in Details, die aus identischen Modellen abgerufen wurden, unterschiedlich angewendet wurde.
• Es wurde ein Problem behoben, bei dem die Systemlinie eines gebogenen Trägers als vollständiger Kreis in einem Detail gezeichnet wurde.
• Es wurde ein Problem behoben, bei dem manuelle Bogenbemaßungen während der Aktualisierung für ein bestimmtes Detail ausgeblendet wurden.
• Es besteht jetzt die Möglichkeit zum Ändern der Größe des XY-Ansichtsfensters einer Kamera mithilfe von Griffen.
• Die Mehrfachbearbeitung für nicht geometrische Kameraeigenschaften wie Kameratyp, Beschreibung und Detailstilüberschreibungen wurde aktiviert.
• Es wurde ein Problem behoben, bei dem das Revisionsdelta-Dreieck nicht korrekt platziert wurde und nicht verschoben werden konnte.
• Es wurde ein Problem behoben, bei dem die Ausrichtung der Ansicht nach Verwendung des Befehls Schnelle Ansichten falsch war.
• Es wurde ein Problem behoben, bei dem kopierte Kameras leere Zeichnungen erstellten, da die Option Objekte für Kameradetaillierung auswählen während des Kopiervorgangs immer aktiviert war.
• Es wurde ein Problem behoben, bei dem die Schnittwerte mit den Bildern in einer Stückliste, die für ein T-Schnittprofil erstellt wurde, inkonsistent waren.
• Es wurde ein Problem behoben, bei dem der Vorgabemaßstab einer manuellen Schnittansicht nicht mit dem Maßstab der Basisansicht übereinstimmte.
• Es wurde ein Problem behoben, bei dem die Einstellung zum Abrunden im Dialogfeld Bemaßungsstil für Radialbemaßungen nicht berücksichtigt wurde.
• Die Erstellung des ersten manuellen Schnitts in einem abgewickelten Detail für ein Kantblech wurde so korrigiert, dass das Blech mit der Standarddarstellung anstelle einer unvollständigen abgewickelten Darstellung angezeigt wird.
• Es wurde ein Problem behoben, das dazu führte, dass die manuellen Maßpunkt-Fangpunkte nicht einheitlich auf demselben Objekt angezeigt wurden, wenn es in eine andere Zeichnung kopiert wurde.
• Es wurde ein Problem behoben, bei dem manuelle Maßpunkte für bestimmte Details nach der Aktualisierung von Details hinzugefügt oder gelöscht wurden.
• Es wurde ein Problem behoben, bei dem die Verwendung der Grafik der Führungslinie nicht ordnungsgemäß mit einer Beschriftung verbunden wurde, die mit einem runden Rahmen konfiguriert wurde.
• Es wurde ein Problem in Bezug auf die Auswertung der Variablen Tiefe in Beschriftungen für überlappende Löcher in Einzelteildetails behoben.
• Es wurde ein Problem mit Inkonsistenzen in Stücklisten behoben, das durch vordefinierte Anmerkungsdefinitionen verursacht wurde.
• Es wurde ein Problem mit der Zeichenanzahlbegrenzung für den Namen von Detailschnittansichten behoben.
• Die Zuweisung von Schriftarten für mehrzeilige Beschriftungen, die in Details erstellt wurden, wurde korrigiert.
• Es wurde ein Problem behoben, bei dem es bei Verwendung von Stücklistenvorlagen in nicht gespeicherten Zeichnungen zum Programmabsturz kam.
• Die Art und Weise, wie Seiteneinstellungen – Prototyp, Seite schließen, Zeichnungsname – aus der Blattzuordnung aktualisiert werden, wenn für Zeichnungsprozesse ein anderer Eintrag in der Blattzuordnung aufgerufen wird, wurde korrigiert.
• Es wurde ein Problem im Zusammenhang mit einer unnötigen Popup-Bestätigung der Änderung des Zeichnungsstils im Detailstil-Manager beim Navigieren von der Registerkarte Ansichtseigenschaften aus behoben.
• Es wurde ein Problem behoben, bei dem eine Fehlermeldung die Situation nicht korrekt beschrieb. Die Fehlermeldung wurde von „im Level des Hauptteiles“ in „im Präfix für die Hauptteilnummer“ geändert.
• Es wurde ein Problem mit der Variablen Pos_Num behoben, die bei detaillierten Dummy-Baugruppen nicht im Seitenkopf angezeigt wurde.
• Es wurde ein Problem behoben, bei dem bei Bogenbemaßungen die schrägen Linien an den Maßpunkten in einem bestimmten Detail fehlten.
• Es wurde ein Problem behoben, das dazu führte, dass die im Detailtitel im Zeichnungsstil-Manager festgelegte Zuordnung erst funktionierte, wenn das Detail aktualisiert wurde.
• Es wurde ein Problem behoben, das zu falschen Sägeschnitten in Stücklistenvorlagen führte.
• Es wurde ein Problem mit einem potenziellen Absturz im Dokumentenmanager behoben, der aufgrund der neuesten CER-Berichte festgestellt wurde.
• Es wurde ein Problem mit der Pfeilausrichtung für Schweißsymbole behoben, das beim Verschieben der Symbolgriffe auftrat, wenn der Pfeiltyp auf einen anderen Wert als Geschlossen/Gefüllt eingestellt war.
• Es wurde ein Problem im Zusammenhang mit fehlenden Verbunden in Stücklisten behoben, die in den deutschen, US- und australischen Installationen verfügbar waren.
• Es wurde ein Problem mit doppelten Einträgen in der generierten Punkt-zu-Punkt-Schraubenliste behoben.
• Es wurde ein Problem behoben, das zu einem Fehlen von Mengen für zusammengesetzte Träger in Stücklisten-Baugruppenlisten führte.
• Für die deutsche Installation sind neue Übersichtszeichnungsstile verfügbar.
• Verbesserungen der Stücklistenkonfiguration und neue Listen sind für die deutsche Installation verfügbar.
• Winscon NC wird nicht mehr im Dokumentenmanager angezeigt, wenn die automatische Abmeldung von Dateien während des DM-Öffnens deaktiviert ist.

Nummerierung

• Es wurde ein Problem behoben, bei dem zwei identische Bleche nicht denselben Namen und dieselbe Positionsnummer erhielten, wenn die Ausrichtung eines Blechs geändert wurde.
• Es wurde ein Problem behoben, bei dem identische Positionsnummern fälschlicherweise verschiedenen runden Hohlprofilträgern zugewiesen wurden, wenn die Vorgabe Mindestanzahl der Seiten bei der Körper-Approximation eines Kreises auf 64 festgelegt wurde.
• Es wurde ein Problem behoben, bei dem Teilenummern nicht den Zeichnungsnummern entsprachen, wenn sowohl Großbuchstaben als auch Kleinbuchstaben für die Positionierung von Präfixen verwendet wurden.
• Es wurde ein Problem behoben, bei dem gekrümmte und gerade Profile desselben Schnitts unterschiedliche vorläufige Nummern erhielten.
• Es wurde ein Problem behoben, bei dem es beim Einfügen von Variablen für Schrauben/Anker in den Berichtsinhalt einiger Stücklistenvorlagen zum Programmabsturz kam.

ZUSAMMENARBEIT

• Es wurde ein Problem mit dem Arbeitsablauf für mehrere Benutzer beim Einchecken und Auschecken von AS-Objekten behoben.
• Es wurde ein Problem behoben, das beim Aktualisieren von orthogonalen Ansichten in Plant 3D auftrat, wenn die Zeichnung nicht geöffnet war.
• Es wurde ein Problem behoben, bei dem die Blechkürzung beim IFC-Export nicht berücksichtigt wurde.
• Es wurde ein Problem behoben, bei dem die alte NC-Datei nicht entfernt wurde, wenn die NC-Datei umbenannt und neu erstellt wurde.
• Informationen zur Blechdicke wurden in den IFC-Exportdateien hinzugefügt.
• Das IFC-Exportformat wurde verbessert, sodass nun die Kürzungsfunktionen für Blechelemente enthalten sind.
• Es wurde ein Problem behoben, bei dem die NC-Datei für ein bestimmtes Kantblech nicht erstellt werden konnte.
• Es wurde ein Problem behoben, bei dem die inneren Konturen eines Kantblechs in NC- oder DXF-Dateien nicht korrekt waren.
• Es wurde ein Problem behoben, bei dem die Form eines Kantblechs in DXF nicht korrekt war.
• Es wurde ein Problem mit T-förmigen Schnitten behoben, die mit Werten für invertierte Profilhöhe und -breite im IFC-Format exportiert wurden.
• Es wurde eine Vorgabe hinzugefügt, die die Änderung der Genauigkeit der Variablen %Thickness ermöglicht, die im NC-Dateinamen angezeigt wird.
• Es wurde ein Problem behoben, bei dem das Dialogfeld für die Materialkonvertierung nicht korrekt angezeigt wurde. Beim Importieren von aus Advance Steel exportierten IFC-Dateien war die Zuordnung bereits in der Datenbank vorhanden, und die Elemente wurden ohne zugewiesenes Material importiert.
• Es besteht jetzt die Möglichkeit zum Deaktivieren des automatischen Öffnens in Navisworks, sobald der Export abgeschlossen ist.
• Es wurde ein Problem behoben, bei dem Knoten wiederholt an der gleichen Stelle erstellt wurden, wenn SMLX-Dateien synchronisiert wurden.
• Verbesserte Stabilität und Speichernutzung beim Synchronisieren mit SMLX-Dateien.
• Es wurde ein Problem behoben, bei dem Trägerprofile fälschlicherweise als geändert angezeigt wurden, wenn aus Robot exportierte SMLX-Dateien synchronisiert wurden.
• Es wurde ein Problem behoben, bei dem Knoten fälschlicherweise als geändert angezeigt oder gelöscht wurden, wenn SMLX-Dateien synchronisiert wurden.
• Es wurde ein Problem behoben, bei dem die Bemaßungen eines Blechs im Header einer NC-Datei nicht korrekt invertiert wurden.
• Es wurde ein Problem behoben, bei dem die Layer-Zuweisungsinformationen nicht zur IFC-Exportdatei hinzugefügt wurden.
• Es wurde ein Problem im Text der QuickInfo CIS2 Export behoben, der sich auf das IFC-Format anstelle des CIS2-Formats bezog.
• Es wurde ein Problem behoben, bei dem einige Träger aus IFC um 90 Grad gedreht importiert wurden.
• Es wurde ein Problem behoben, bei dem das Dialogfeld für die Materialzuordnung jedes Mal für dasselbe Material angezeigt wurde, wenn eine IFC-Datei importiert wurde und mehrere identische Linien in der GTCMapping-Datenbank hinzugefügt wurden.
• Die Art und Weise, wie die Blechbreite in exportierten SFR-Dateien im Feld Profil der Datei Assembly_Parts_List angezeigt wird, wurde verbessert, wenn Einheiten aus dem Quellmodell auf architektonische Zoll/Fuß festgelegt sind.
• Es wurde ein Problem behoben, bei dem beim Übertragen eines Modells aus Revit in Advance Steel die Analyseergebnisse am gegenüberliegenden Knoten des analytischen Modells angezeigt wurden.

API

• Änderungen an .NET- und COM-API in Advance Steel 2023
• Überhöhungseigenschaften für gerade Träger wurden für AS-API-Benutzer aktiviert.
• Neue Methoden in der API Autodesk.AdvanceSteel.Geometry.Curve2d hinzugefügt

  Curve2d^ Copy()

  Neue Methoden in der API Autodesk.AdvanceSteel.Geometry.Curve3d hinzugefügt

  Curve3d^ Copy();

  Curve3d^ GetInfiniteCurve();

• Neue Methoden in der API Autodesk.AdvanceSteel.Geometry.Curve3d und Autodesk.AdvanceSteel.Geometry.Curve2d hinzugefügt:

  bool HasEndParam([Out] double% dParam);

  bool HasStartParam([Out] double% dParam);

• Die Signatur der Methode GetNormalAtPoint der API Autodesk.AdvanceSteel.Geometry.Curve3d wurde korrigiert.
• Die Basisklasse Ray2d,Ray3d,LineSeg2d,LineSeg3d wurde in Line geändert, um auf die Richtungs- und Startpunkteigenschaften zuzugreifen.
• Es wurde ein kleines Leistungsproblem behoben, das auftrat, wenn durch Zusatzmodule viele ObjectId-Objekte über die API erstellt wurden.
• Es besteht jetzt die Möglichkeit für API-Benutzer zum Bearbeiten der primären/sekundären Funktionen für Advance Steel-Verbindungen.
• Es wurde die Möglichkeit geschaffen, alle Eigenschaften von durch Anschlüsse erstellten Elementen im Import-/Exportkontext für API-Benutzer beizubehalten.
• Es besteht jetzt die Möglichkeit zum Entfernen von XDaten aus einem Advance Steel-Objekt in die API.
• Verbesserte .NET-API-Zugänglichkeit für Verbindungsparameter.
• Es wurde ein Problem mit Inkonsistenzen bei Dezimalformaten in Stücklisten behoben, die mit der AS-API generiert und nach Excel exportiert wurden.
• Es wurde ein Problem mit fehlenden benutzerdefinierten Materialien in der Konfiguration von .NET-Anschlüssen behoben.
• Es wurde ein Problem in der API behoben, bei dem die Daten des Anschlussfilters nicht für alle Informationen abgefragt werden konnten.
• Es wurde eine API für OpeningObject und AreaObject hinzugefügt, und diese wurden in den Befehl LISTE aufgenommen.
• Der Advance Steel-Objektaktivierer zeigt jetzt ein besseres Verhalten beim Erkennen und Öffnen von DWG-Dateien, die mit neueren Versionen gespeichert wurden, um potenzielle Abstürze bei diesen Vorgängen zu verhindern.
• Es wurde eine falsche Berechnung des nächsten Punkts auf der Trägerlinie beim Aufruf von AstBeam::getClosestPointToSysline für gerade Träger behoben, wenn bFinite True ist.

INHALT/LANDESSPEZIFISCHE ANPASSUNG

• Zusätzliche Durchmessergrößen für britische Steinschrauben wurden hinzugefügt.
• Mehrere Metalcraft-Bauteilparameter aus der australischen Pfettenverbindung wurden korrigiert.
• Die australischen Metalcraft MSS-Profilparameter wurden entsprechend den neuesten Herstellerwerten korrigiert.
