Informationen zu Werkzeugen für Druckleitungsnetz-Entwurf (Längsschnitt)

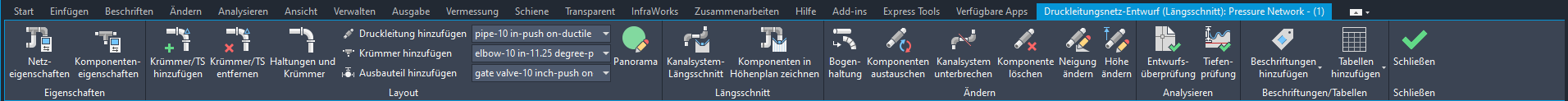

Verwenden Sie die Multifunktionsleiste Druckleitungsnetz-Entwurf (Längsschnitt), um Druckleitungsnetze im Höhenplan zu bearbeiten.
Sie können auf die Multifunktionsleiste Druckleitungsnetz-Entwurf (Längsschnitt) zugreifen, indem Sie ein Druckleitungsnetz in der Zeichnung auswählen. Die kontextabhängige Registerkarte Druckleitungsnetze wird in der Multifunktionsleiste angezeigt. Klicken Sie in der Gruppe Ändern auf Netz bearbeitenEntwurfswerkzeuge (Längsschnitt)Finden.
Anmerkung: Das Druckleitungsnetz muss im Höhenplan vorhanden sein, bevor Sie auf die Multifunktionsleiste Druckleitungsnetz-Entwurf (Längsschnitt) zugreifen können.
Die folgenden Befehle sind in der Gruppe Eigenschaften verfügbar:
Netzeigenschaften: Bearbeitet die Eigenschaften eines Druckleitungsnetzes.
Komponenteneigenschaften: Bearbeiten Sie die Eigenschaften einer Druckleitungsnetz-Komponente.
Die folgenden Befehle sind in der Gruppe Layout verfügbar:
Haltungen und Krümmer (nur komponentenbasierte Druckleitungsnetze): Erstellt Haltungssegmente im Höhenplan und fügt bei Richtungsänderungen in einem komponentenbasierten Druckleitungsnetz vertikale Krümmer ein.
Druckleitung hinzufügen (nur komponentenbasierte Druckleitungsnetze): Fügt eine Druckleitung oder eine Reihe von verbundenen Haltungen zu einem Druckleitungsnetz im Höhenplan eines komponentenbasierten Druckleitungsnetzes hinzu.
Krümmer hinzufügen (nur komponentenbasierte Druckleitungsnetze): Fügt einen vertikalen Krümmer zu einem Druckleitungsnetz im Höhenplan eines komponentenbasierten Druckleitungsnetzes hinzu.
Anmerkung: Andere Anschlussstücktypen, die in den vorgabemäßigen Katalogen enthalten sind, können nicht zum Höhenplan hinzugefügt werden.
Ausbauteil hinzufügen: Fügt einem Druckleitungsnetz im Höhenplan ein Ausbauteil hinzu.
Panorama: Öffnet das Druckleitungsnetz-Panorama, in dem Sie Eigenschaften von Druckleitungsnetzen anzeigen und bearbeiten können.
Die folgenden Befehle sind in der Gruppe Längsschnitt verfügbar:
Die folgenden Befehle sind in der Gruppe Ändern verfügbar:
Bogenhaltung: Konvertiert ein gerades Druckleitungssegment in ein gebogenes Segment im Höhenplan.
Komponenten austauschen: Ändert den Typ, die Familie und/oder die Größe der ausgewählten Komponenten in einem Druckleitungsnetz.
Kanalsystem unterbrechen: Teilt ein Druckkanalsystem an einem ausgewählten Punkt in zwei Druckkanalsysteme. Die Druckkanalsysteme sind verbunden und befinden sich im gleichen Netz wie die ursprüngliche Druckleitung.
Komponente löschen: Löscht ausgewählte Druckleitungsnetz-Komponenten aus dem Druckleitungsnetz. Verwenden Sie den Befehl Komponente löschen, um die Netzkomponenten aus der Zeichnung zu löschen (durch diese Option wird die Komponente aus dem Höhenplan und der Draufsicht entfernt). Mit dem AutoCAD-Befehl Löschen zum Löschen einer Komponente im Höhenplan wird das Objekt nur aus dem Höhenplan entfernt.
Neigung ändern (nur komponentenbasierte Druckleitungsnetze): Ändert die Neigung mehrerer verbundener Komponenten in einem komponentenbasierten Druckleitungsnetz. Sie können Kanalsysteme im Höhenplan eines pfadbasierten Druckleitungsnetzes manuell anpassen.
Höhe ändern: Ändert die Höhe von mehreren ausgewählten komponentenbasierten Druckleitungsnetz-Komponenten, indem sie im Höhenplan verschoben werden. Verwenden Sie das Dialogfeld Kanalsystem-Längsschnitteinstellungen, um die Tiefe von pfadbasierten Kanalsystemen anzupassen.
Die folgenden Befehle sind in der Gruppe Analysieren verfügbar:
Entwurfsüberprüfung: Überprüft ein Druckleitungsnetz auf Abschrägung, Durchmesser, offene Verbindungen und Krümmungsradius.
Tiefenprüfung: Überprüft ein Druckleitungsnetz auf die zulässigen Werte für minimale und maximale Tiefe.
Die folgenden Befehle sind in der Gruppe Beschriftungen/Tabellen verfügbar:
