Mit den Routen-Analyse-Einstellungen legen Sie fest, wie Modellelemente den Bewegungspfad beeinflussen. Modellelemente zwischen dem Start- und Endpunkt des Bewegungspfads beeinflussen die in der Analyse generierte Route.
Hindernisse
Beim Platzieren eines Bewegungspfads im Modell fungieren die Modellelemente als Hindernisse für den Bewegungspfad, wenn ein Teil ihrer Geometrie in die Analysezone fällt. Vorgabemäßig werden die folgenden Modellelemente ignoriert:
- In der Ansicht ausgeblendete Elemente
- Abgebrochene Elemente
- In einer Unterlage der Ansicht sichtbare Elemente
Fügen Sie Modellkategorien hinzu, die bei der Bewegungspfad-Analyse ignoriert werden. Aktivieren Sie im Dialogfeld zusätzliche zu ignorierende Modellkategorien, und wählen Sie die spezifischen zu ignorierenden Kategorien aus der Liste.
Anmerkung: Bei Verwendung von verschachtelten Familien müssen sowohl die Basisbauteilfamilienkategorie als auch die verschachtelte Familienkategorie ausgewählt werden, damit die Familie bei der Routen-Analyse als Hindernis ignoriert wird.
Analysezone
Die vom Bewegungspfad verwendete Analysezone wird durch einen oberen und unteren Versatzwert von der Ansichtsebene definiert. Falls sich die Geometrie eines Modellelements in der Analysezone befindet, wird sie als Hindernis für den Bewegungspfad betrachtet. Der Bewegungspfad wird so generiert, dass diese Hindernisse im Bewegungspfad vermieden werden.
Generell ist es am besten, den oberen Teil des Analysebereichs über die Schnittebene der Ansicht zu setzen (siehe: Ansichtsbereich). Wenn der obere Teil des Analysebereichs unterhalb der Schnittebene liegt, kann es zu unerwartetem Verhalten kommen.
Anmerkung: Geneigte Wände und Stützen in der Analysezone eines Bewegungspfads beeinflussen die Route. Sie müssen die Bedingung möglicherweise in einer anderen Ansicht anzeigen oder
Hindernisse anzeigen verwenden, um geneigte Elemente im Pfad zu ermitteln.

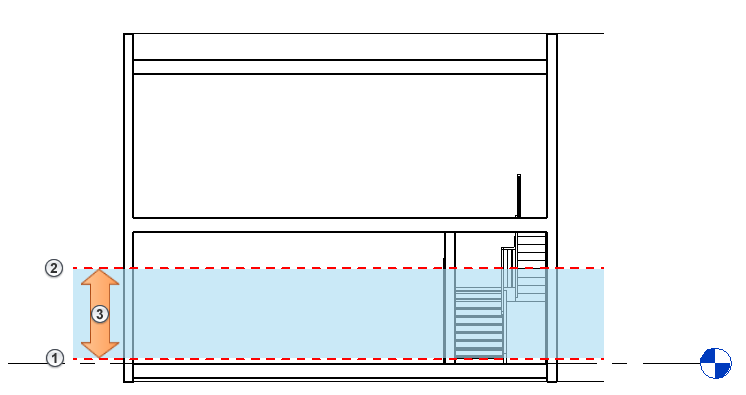

Im folgenden Abschnitt wird die Analysezone
einer Draufsicht dargestellt: unten
, oben
.
