Para cambiar la extensión inferior de un alzado mediante pinzamientos

Utilice este procedimiento para cambiar la extensión inferior de cualquier alzado conectado a la línea de alzado. Puede cambiar la extensión inferior de la línea de alzado antes o después de crear un alzado conectado. Si cambia la extensión inferior después de crear el alzado, deberá actualizarlo para mostrar los cambios.

También se puede cambiar la extensión inferior de un alzado en la paleta Propiedades.

1. En el grupo flotante Vista, seleccione el menú desplegable Vista Isométrico SO.
2. Seleccione la línea de alzado que desea modificar.
3. Seleccione el pinzamiento de extensiones de modelo para desactivar las extensiones de modelo para la altura.

   Si utiliza extensiones de modelo, el valor predeterminado para el alzado inferior es 1 pie por debajo del plano XY.

4. Seleccione el pinzamiento de extensión inferior.

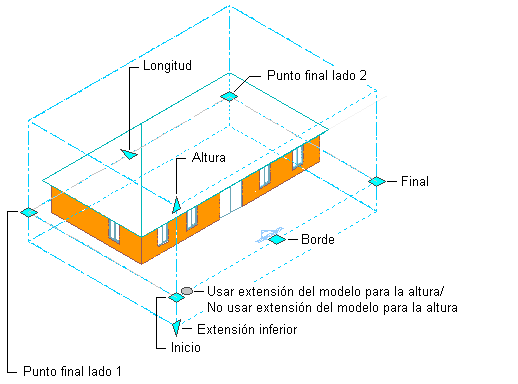

   Visualización de pinzamientos de alzado en 3D

5. Mueva el pinzamiento hasta que aparezca el valor de extensión inferior que desee, y pulse una vez o escriba un valor.
6. Pulse con el botón derecho y elija Anular selección para desactivar los pinzamientos.
