La opción Simulación de cargas de viento permite simular un flujo de viento alrededor de la estructura y generar automáticamente cargas de viento.
Puede simular y generar cargas de viento directamente en Robot, o bien exportar la estructura a Autodesk Simulation CFD si el programa está instalado en el equipo.
Simulación de flujo de viento y generación automática de cargas de viento en Robot
Robot utiliza la tecnología Autodesk Simulation CFD para simular el flujo de aire alrededor de la estructura.

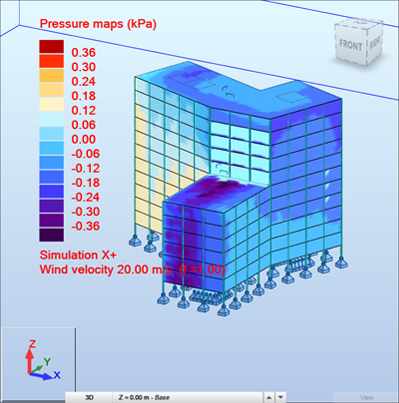

Esta tecnología de simulación de viento actúa como un túnel de viento y permite visualizar mapas de presión coloreados en el modelo para comprender los efectos del viento incluso en estructuras complejas.
El programa utiliza los resultados de la simulación de flujo para activar la generación automática de cargas en el mejor momento. Sin embargo, puede hacer clic en el botón Generar cargas ahora para detener la simulación e iniciar al instante el proceso de generación de cargas.
Si desea que el programa decida el mejor momento para generar las cargas, puede definir un umbral de convergencia para el coeficiente de desviación. Cuando los resultados de la simulación convergen y se alcanza este umbral, las cargas se generan automáticamente.
Ahora puede especificar si desea aplicar presión como carga media para un panel o como mapa de cargas con la malla de elementos finitos correspondiente. Si no selecciona una carga media, puede obtener una imagen de mapas de presión en elementos finitos. Esto resulta especialmente útil para la generación de cargas de viento en edificios de geometría curvada como, por ejemplo, silos.
Hay disponibles varios parámetros de viento, como la dirección, la velocidad y la presión del viento. También puede especificar el nivel del suelo y los elementos que están expuestos al viento.
Por defecto, la dirección del viento se establece en el sistema de coordenadas global y en la dirección X positiva.
Exportación a Autodesk Simulation CFD
Si desea realizar un análisis avanzado de fluidos y Autodesk Simulation CFD está instalado en el equipo, puede exportar el modelo a Autodesk Simulation CFD.
Una vez exportado, el modelo se abre automáticamente en Autodesk Simulation CFD.
